法兰连接旋启式单向止回阀结构

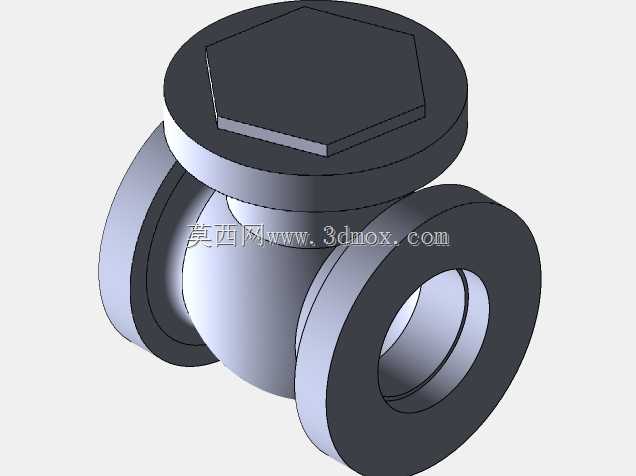

　　该模型呈现的是一种依靠介质自身作用力实现自动启闭的旋启式止回阀，主要用于防止管路内流体反向流动。阀体采用三通式轮廓，两侧为同轴法兰接口，顶部设置六角阀盖，内部容纳摇臂与阀瓣组件。流体正向通过时，压力推开阀瓣，阀瓣绕摇臂销轴旋转开启，流道阻力相对较小；当上游压力下降或出现倒流趋势时，阀瓣在重力和回流压力作用下迅速回座，截断通路，从而保护泵、换热器、仪表及其他上游设备免受水锤和反向介质冲击。

　　从工程应用看，这类阀件常见于给排水、暖通空调、消防、石化及一般工业流体管路，尤其适合水平安装的中低压管线。模型把阀体外壁、法兰密封面、阀盖压紧结构和内部启闭件的相对位置完整表达出来，便于在设备布置阶段核对阀瓣摆动所需空间。顶部六角结构对应实际装配中的检修与压紧部位，阀盖与阀体之间形成密封边界，既约束内部摇臂转轴，也为后期维护提供拆装入口。

　　设计上，旋启结构的关键不在于外形复杂度，而在于启闭件的回转中心、密封面角度和流道中心线之间的配合。阀瓣开启后贴近流道侧壁，可减少对正向流态的干扰；关闭时则需与阀座形成足够接触压力，避免回流泄漏。建模时应重点保证两侧法兰端面的同轴度、螺栓孔分布圆位置以及阀盖结合面的平面关系，这些尺寸直接决定现场能否与相邻管道、垫片和紧固件匹配。

　　安装边界方面，两侧法兰需要预留螺栓穿入和扳手操作空间，阀体下方应保留支撑或检修距离，顶部阀盖上方不宜紧贴其他构件，以免影响开盖检查。若布置在水平管段，应使阀瓣转轴处于阀腔上部，保证关闭动作可靠；若用于垂直管路，则需结合流向和阀瓣自重重新校核启闭灵活性。对于结构设计人员，该模型可作为阀类选型校核、管路干涉检查和装配示意的基础；对于三维建模人员，则可练习回转体、法兰阵列、内部摇臂运动空间和密封面配合关系的表达。
