适配50毫米轴的刚性同轴联轴器结构

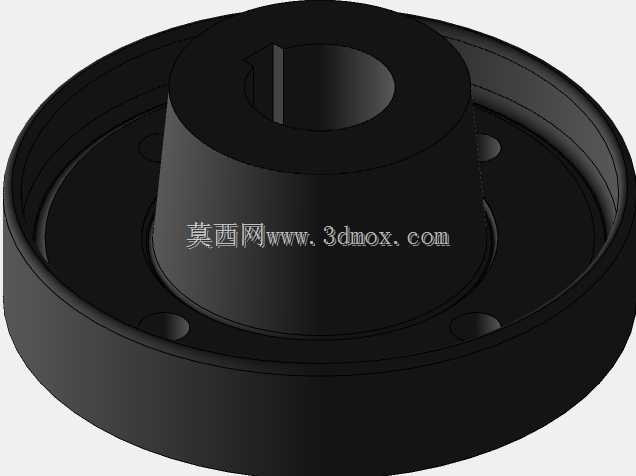

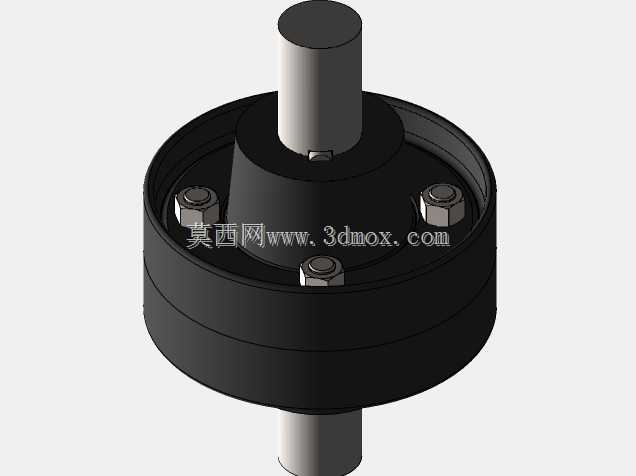

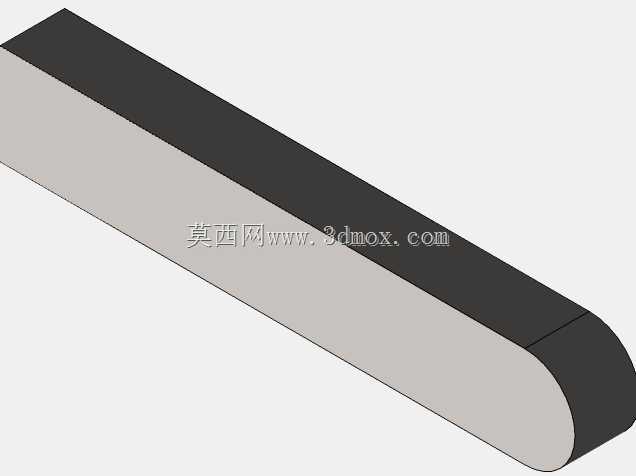

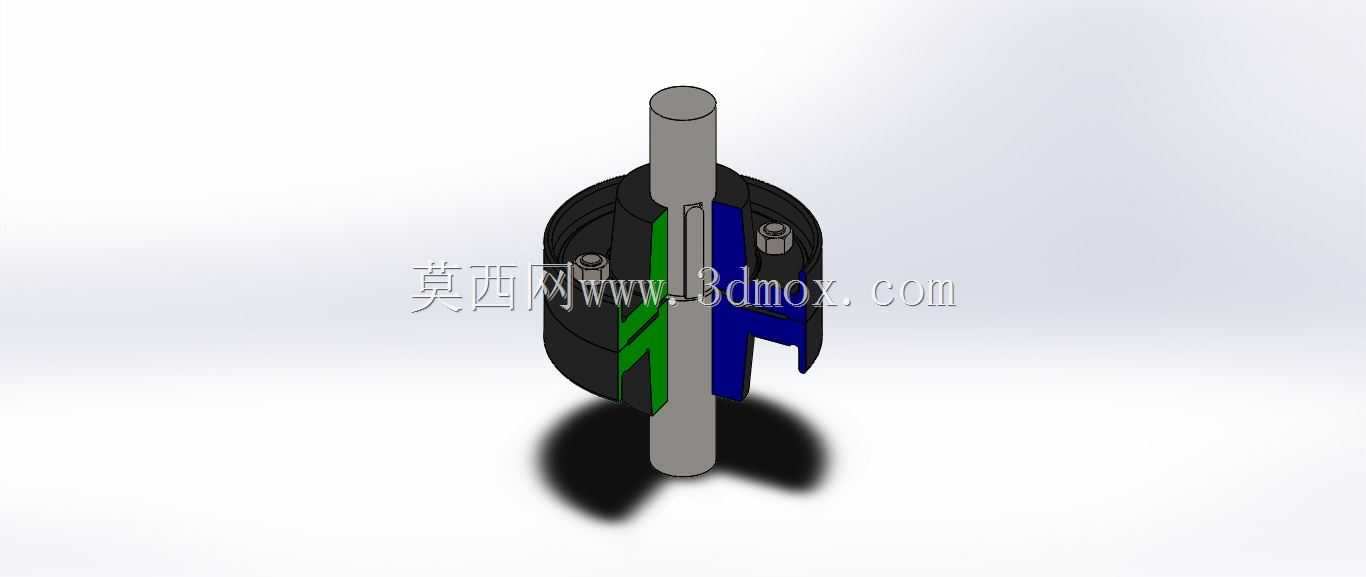

　　在常规工业传动场景里，刚性联轴器是轴系对接环节最基础也最可靠的连接件之一，这类构件不存在挠性补偿余量，对安装同轴度的要求远高于挠性联轴器，但也正因无间隙、无弹性元件的结构特性，它能实现扭矩的无滞后传递，在对传动精度要求较高、轴系对中条件良好的设备中应用广泛。本次呈现的结构针对直径50毫米的传动轴设计，整体采用剖分式夹壳结构，两个半壳通过对称布置的紧固件锁紧，抱紧穿入的两根同轴轴段，安装时无需挪动两端的动力端与负载端设备，只需要拆开半壳扣合在对接轴段上再锁紧紧固件即可完成装配，大幅降低了现场安装与后期维护的拆装难度。从结构设计逻辑来看，夹壳内壁与轴接触的位置做了适配轴径的圆弧面，部分接触面还加工有防滑咬合结构，

　　避免大扭矩传递时轴与联轴器之间出现打滑位移；两个半壳的对接面预留了均匀的锁紧间隙，当紧固件拧紧时，夹壳能产生均匀的径向抱紧力，将轴段牢牢固定，不会出现局部应力集中导致的轴面压伤问题。外露的紧固件采用内六角圆柱头形式，既保证了足够的锁紧强度，也能控制联轴器整体的外轮廓尺寸，避免运转时与周边的防护罩、机架构件产生干涉。这类联轴器通常应用在转速稳定、冲击载荷较小的传动系统中，比如小型输送设备的动力输出轴对接、试验台架的轴系连接、精密泵组的电机与泵轴对接场景，由于没有弹性元件的形变滞后，它能精准传递轴的转动角度，在一些对相位同步有要求的传动机构中也能适用。设计时需要重点关注安装边界：联轴器的轴向长度需要覆盖两根轴的对接插入深度，

　　每根轴的插入深度不小于轴径的1.2倍，才能保证足够的抱紧摩擦力；径向尺寸需要预留至少10毫米的周边安全间隙，防止运转时剐蹭周边构件；同时安装前必须校准两根对接轴的同轴度，径向圆跳动偏差控制在0.05毫米以内，避免轴系运转时产生额外的交变弯曲应力，损伤轴承与轴本身。夹壳外侧的结构做了圆弧过渡处理，没有尖锐的凸起棱角，既减少了高速运转时的风阻，也能避免检修时对操作人员造成剐蹭伤害，整体结构没有冗余的设计，所有特征都服务于抱紧轴、传递扭矩的核心功能，是非常典型的实用型刚性轴连接结构。
