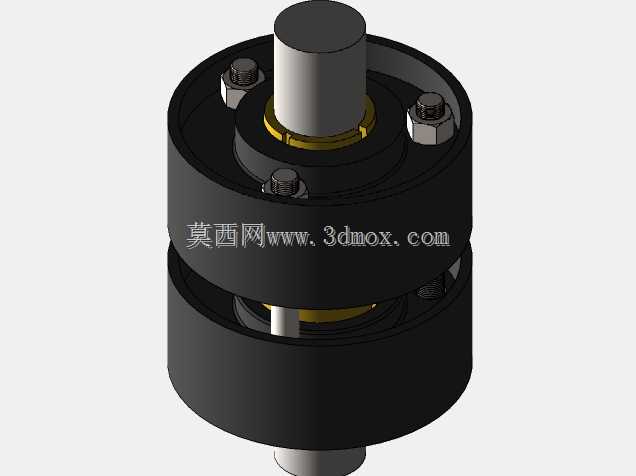

这类对开式摩擦夹紧联接件常用于两根平行或同轴布置的轴之间,在不改变原有轴系布置的情况下完成扭矩传递。现场维护时,不必把整根轴从设备中抽出,也不必先拆卸远端带轮、编码器或链轮,只需松开外侧紧固件,将两个半环抱合在指定轴段上,再按规定顺序拧紧即可。这种结构在包装线、输送辊道、小型试验台以及低功率传动机构中比较常见,尤其适合轴端空间受限、后期改造频繁的位置。
从功能上看,它并不单纯依赖键来承担全部载荷。两个半体内侧与轴表面形成摩擦接触面,外侧螺栓提供预紧力,使接合面产生足够正压力;当传递扭矩较小时,主要靠摩擦力工作,冲击载荷下还能起到一定缓冲和过载保护作用。若轴上已经加工键槽,配套键可用于辅助定位或承担部分周向限位,避免长期微滑造成轴面拉伤。对于低功率传输场景,这种“摩擦为主、键为辅”的组合比传统刚性联轴器更灵活,安装偏心适应性也更好。
设计时首先要确定夹持轴径范围。半体内孔应与轴径保持合理配合,过松会导致夹紧后接触不均,过紧则现场装拆困难。剖分面需要避开主要承载区,两侧螺栓孔位置对称布置,使拧紧后抱合力沿圆周方向尽量均匀。外侧壳体不仅要容纳夹紧元件,还要为螺栓头、螺母预留操作空间;如果设备周边护板距离很近,就必须把扳手回转半径计入安装边界,否则实物装配后会出现无法紧固的问题。

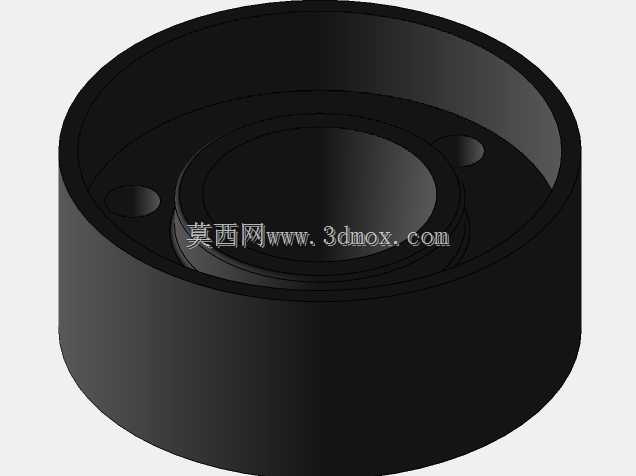

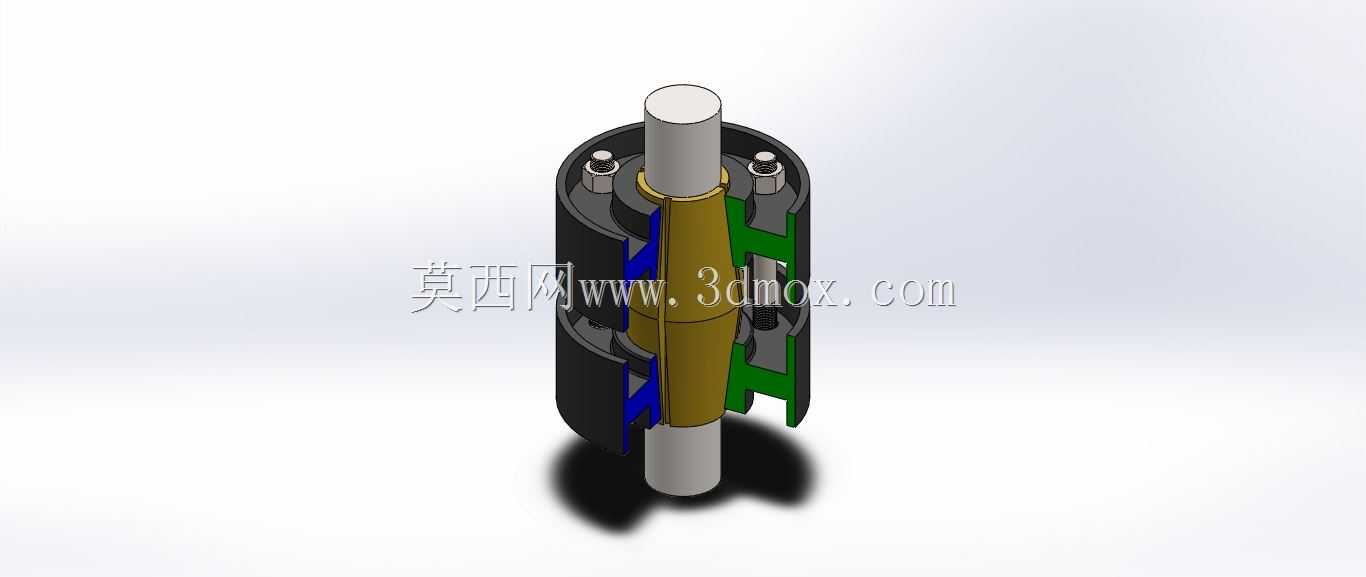

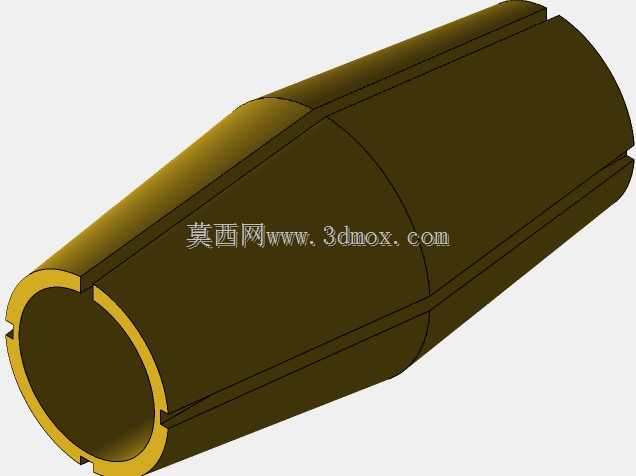

轴向尺寸同样关键。夹紧段长度决定接触面积,直接影响可传扭矩;但长度增加后,对轴的直线度和两轴对中误差也更敏感。模型中可见中部夹紧元件与外罩之间留有间隙,这部分空间用于容纳变形和装配公差,也能减少两半体直接贴合造成的应力集中。端部开口结构要兼顾刚性与装配便利性,壁厚过薄会在螺栓预紧时发生翘曲,过厚则浪费材料并增大外形。
在三维建模阶段,应先建立两根轴的中心线,再围绕轴段布置半体、夹紧件和紧固件。螺栓孔位置、剖分面、键槽方向以及外罩轮廓需要同步检查,避免转动时与相邻机架干涉。对于选型人员来说,除了核对额定扭矩,还要确认轴径、键槽尺寸、最大外径、总长度以及紧固件数量;这些边界条件决定了它能否直接替换到现有设备中。实际使用中,螺栓应分次交叉拧紧,避免单侧受力导致半体偏斜。摩擦面保持清洁、无油污,能显著降低打滑风险。整体来看,该结构把快速装拆、摩擦传力和键辅助定位结合在一起,适合空间紧凑、维护要求高的中小功率轴系。
