偏心旋转往复运动转换连接机构

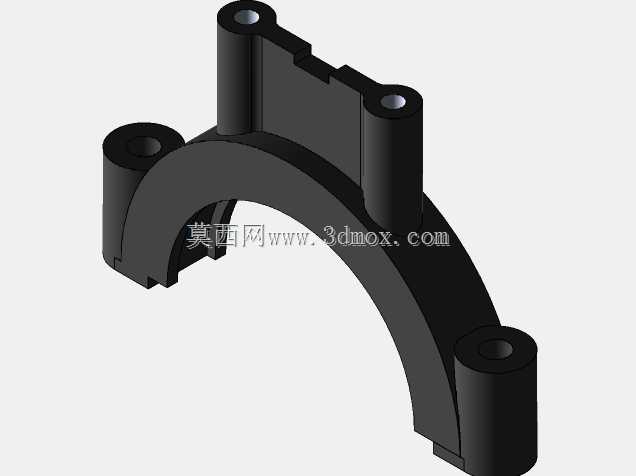

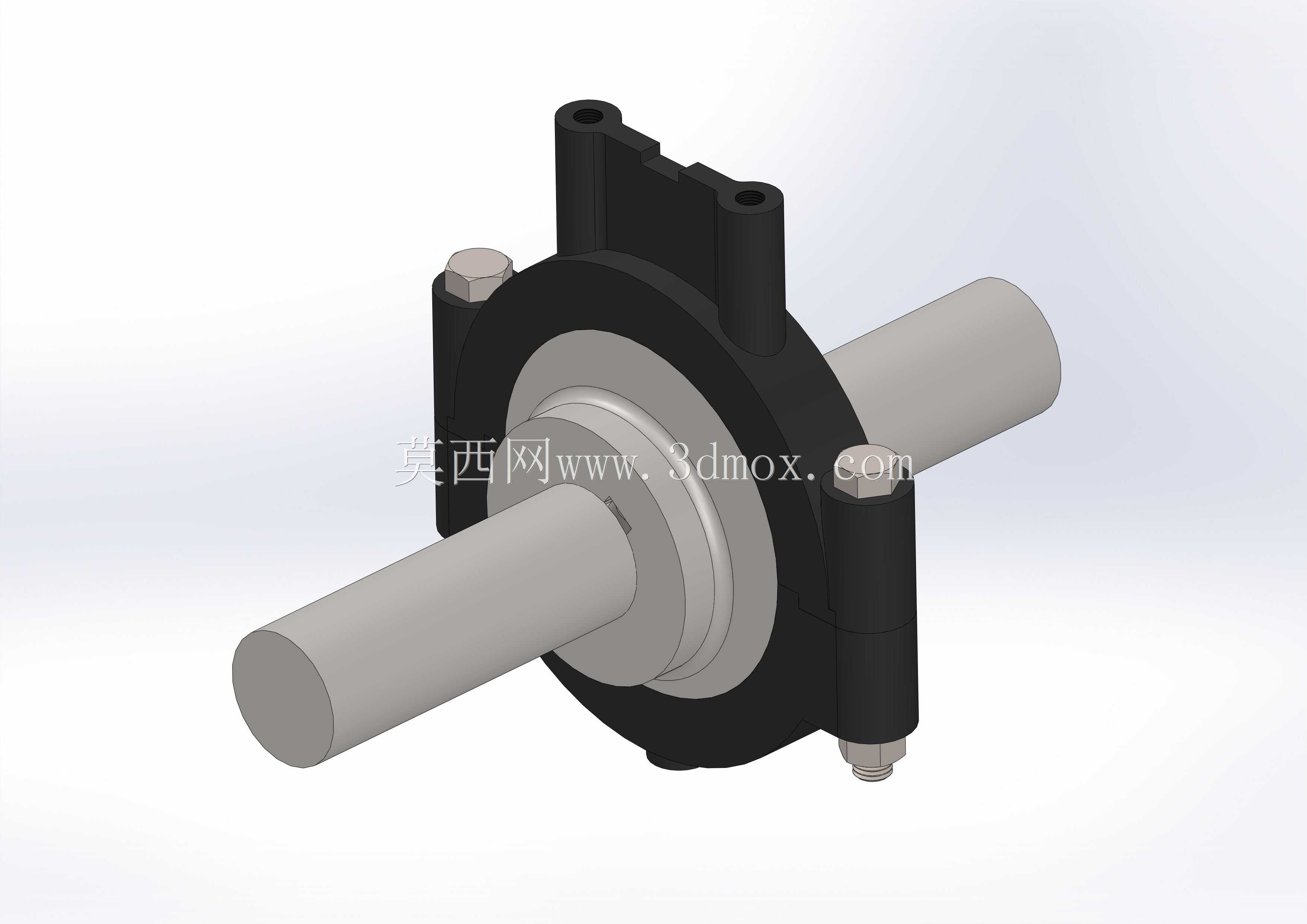

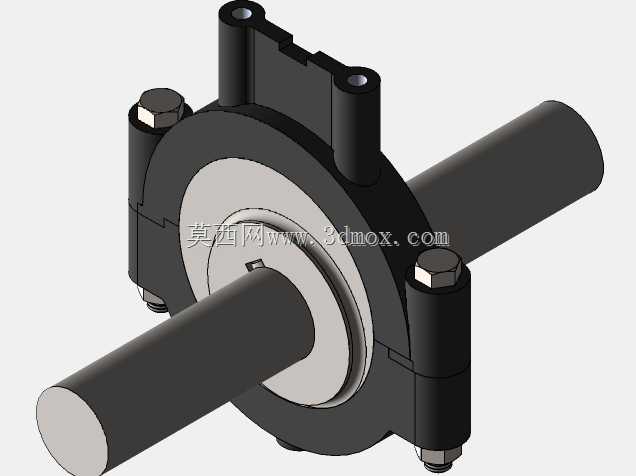

　　这类偏心连接结构在轻工自动化输送、小型冲压送料、纺织机械的导纱往复机构里应用十分广泛，核心作用是把驱动端的连续旋转运动，直接转化为从动端的直线往复动作，省去了额外的凸轮加工、导轨滑块配套的成本，在小行程、低负载的往复工位上性价比极高。从结构设计逻辑来看，主体采用分体式夹座结构，黑色的基座部分通过两个对称布置的螺栓实现抱紧锁紧，安装时不需要完全拆解穿轴，只需要松开螺栓将基座卡在预设的安装位上，再锁紧螺栓即可完成固定，相比整体式穿装结构，现场装配和后期维护的效率能提升40%以上，尤其适合设备改造时的加装场景。两侧伸出的光轴为传动输入与输出端，输入轴承接电机或者减速器输出的旋转扭矩，偏心结构集成在基座内部的转动副上，

　　转动过程中偏心距直接决定往复行程的大小，设计时可根据实际工位需要的往复位移调整偏心量，常规适配的往复行程在5mm到20mm区间，能覆盖绝大多数小型往复动作的需求。安装边界方面，基座的两个安装凸耳带有同轴光孔，孔位间距按照标准通用安装尺寸设计，可直接固定在厚度10mm以内的设备安装板上，不需要额外加工适配的转接法兰；伸出轴的直径采用通用的标准轴径规格，可直接配套常用的联轴器、带轮等传动件，不需要二次车削改轴。结构上的转动副位置内置了耐磨衬套，长期往复运行时能降低轴与基座的磨损量，日常维护只需要定期在衬套位置加注润滑脂即可，不需要频繁拆解更换易损件。实际选型时需要注意，该结构适配的输入转速不建议超过300rpm，

　　负载端的轴向推力不超过500N，过高的转速或者负载会加剧偏心部位的磨损，缩短整体使用寿命。在三维建模过程中，所有配合面都按照实际公差要求预留了装配间隙，夹座的抱紧位置设计了微小的开口缝隙，保证螺栓锁紧时能产生足够的抱紧力，不会出现轴转动时基座打滑移位的问题；轴端的倒角、螺栓的沉头位置都按照机械加工的实际工艺要求做了细节处理，模型可直接导出工程图用于生产加工，不需要额外做工艺性修正。
