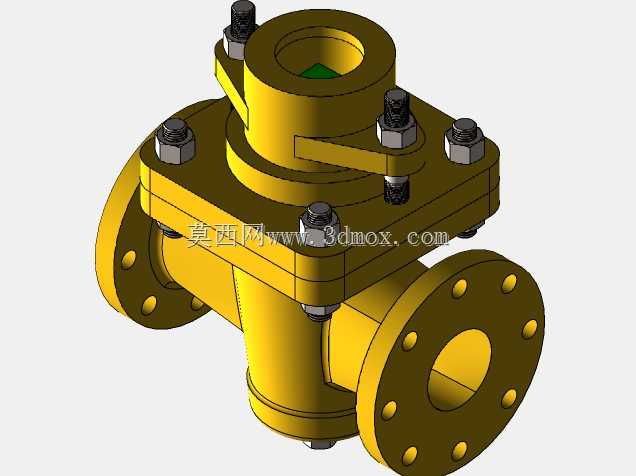

黄铜材质七十五毫米管路旋塞结构

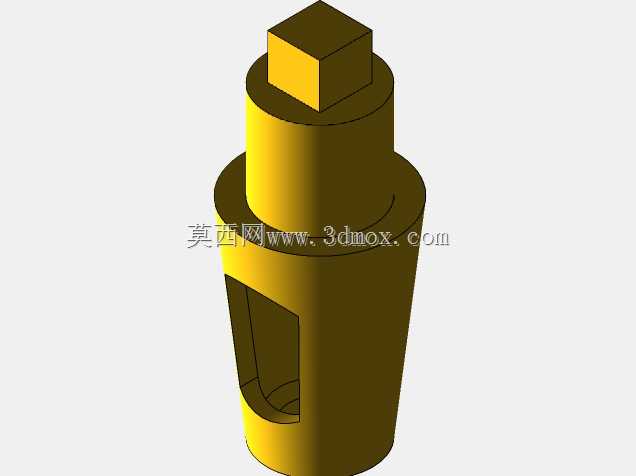

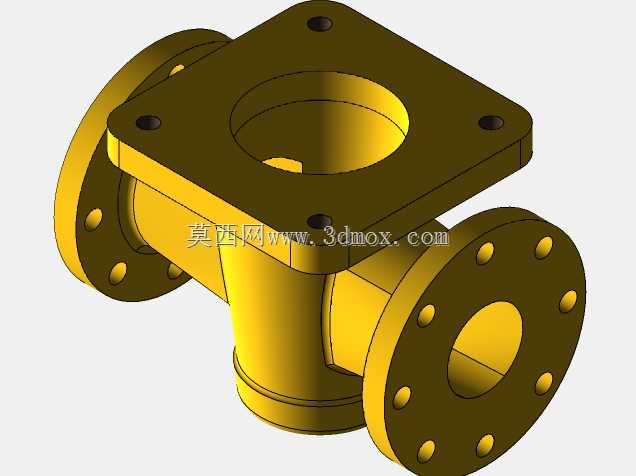

　　该零件采用黄铜作为主体材料，在水、气、低压油液管路中具有较好的耐蚀性与切削加工稳定性，长期使用后不易因锈蚀造成阀芯卡滞。结构上以锥形塞芯与阀体锥孔配合形成密封副，通过旋转塞芯改变通孔方向，实现管路通断或流向切换。相比普通闸阀、球阀，这类旋塞的流道更短，介质流经时阻力损失较小，在仪表取压、实验台气路、小型分配管路以及设备内部紧凑空间中较为常见。设计时首先要确定塞体锥度与配合长度。锥度过小会使启闭力矩增大，加工与装配阶段容易出现研配困难；锥度过大则会降低密封稳定性，受压后存在渗漏风险。七十五毫米规格对应的通流边界需要与上下游管道内径保持一致，避免在接口处形成突缩或突扩，减少局部涡流与压力波动。阀体外部应留出足够扳手空间，

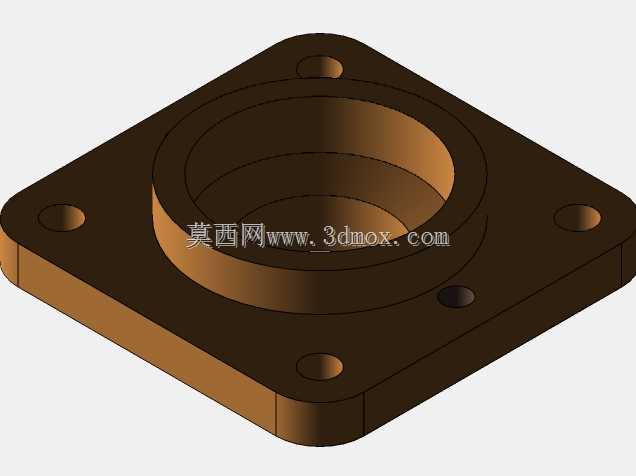

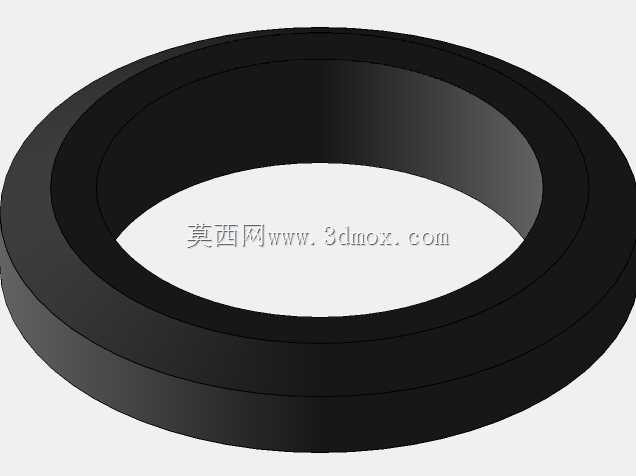

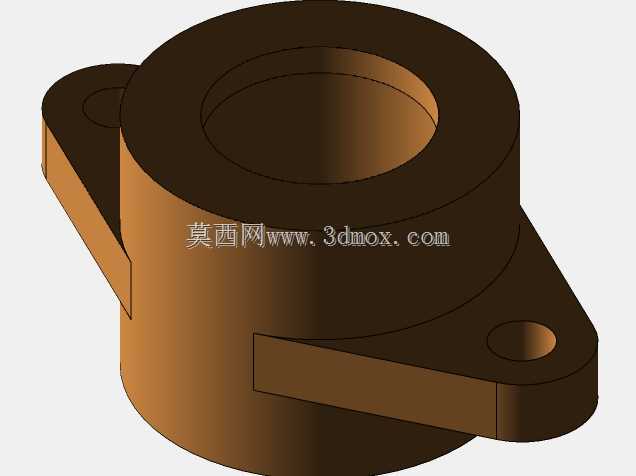

　　旋转手柄的运动包络不能与邻近管路、支架或护罩发生干涉。安装边界方面，两端连接面的同轴度、端面垂直度直接影响密封效果。若采用螺纹连接，螺纹有效长度需控制在合理范围，过长会顶压内部流道，过短则降低连接可靠性；若采用法兰式结构，螺栓孔分布圆与密封面尺寸应匹配对应压力等级。塞芯与阀体接触区域需要设置适当润滑与防尘结构，防止微小颗粒进入锥面造成划伤。顶部压紧结构用于补偿磨损并维持密封比压，但预紧力不能过大，否则会显著提高操作力矩并加速配合面磨损。从三维建模角度看，锥面配合、流道相贯线和端部密封槽是建模重点。锥面应保证可通过旋转特征生成，流道转折处需圆滑过渡，避免应力集中；密封槽位置、宽度和深度要结合所选填料尺寸确定。

　　装配检查时应重点验证塞芯在全开、全关位置的角度关系，确认手柄指示方向与实际通路一致，同时核对零件在极限旋转位置下不会与阀体自身结构碰撞。该类零件虽然结构不复杂，但对配合尺寸、表面质量和装配余量较敏感，建模时把这些约束关系表达清楚，后续工程图、装配模拟和实物加工才能减少反复修改。
