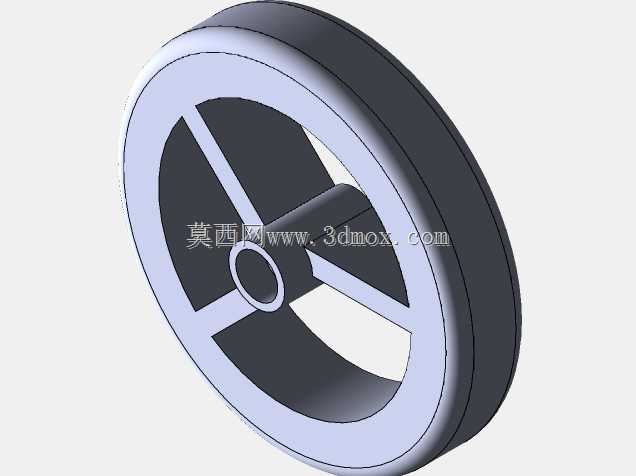

这类三辐式轮盘操控件,常出现在中小型设备的手动调节工位,比如机床进给轴微调、工装夹具锁紧、输送线张紧机构调节,也可作为简易转向机构的操控端,替代直柄手柄降低操作力。轮缘采用等宽圆环截面,握持时手掌可完整贴合轮圈周向,转动过程中施力点可沿轮缘连续切换,避免单点操作的应力集中。中心轮毂预留轴孔安装位,可根据配套轴径加工键槽或顶丝孔,保证扭矩传递无打滑。三根辐条采用等角度均布设计,既减少材料占用,又能在任意转动角度下提供均匀的结构支撑,辐条与轮缘、轮毂的衔接处做圆弧过渡,降低铸造或注塑成型时的应力开裂风险。设计阶段优先确定中心安装孔的基准轴线,轮缘的同轴度公差需控制在操作无旷量的范围内,避免转动时出现径向跳动影响调节精度。
轮缘厚度结合成人手掌握持宽度设定,兼顾操作舒适度与整体结构刚性,外径尺寸则根据所需操作扭矩匹配:需要大扭矩锁紧的场景选用更大轮径,小范围精密调节则缩小轮径控制调节分辨率。安装边界需预留轮盘转动的完整周向空间,周边不能有干涉操作的凸起结构,轮毂轴向长度要匹配安装轴的伸入尺寸,保证装配后轮盘无轴向窜动。辐条的截面尺寸经过受力校核,在承受单侧最大握持力时不会发生明显形变,轮缘表面可做滚花或包覆防滑层处理,沾有少量油污的工况下也能保证握持摩擦力。这类轮盘的结构没有冗余设计,所有造型都服务于手动施力与扭矩传递,建模时优先绘制中心轮毂与轮缘的回转轮廓,再阵列生成三根辐条,衔接处的圆角需同步处理,避免后续工程图出图时出现壁厚突变。实际选型时要确认安装轴的配合公差,重载场景选用金属材质轮盘,轻载调节场景可选用工程塑料材质降低整体重量。
