内燃机用多拐曲轴结构三维建模设计

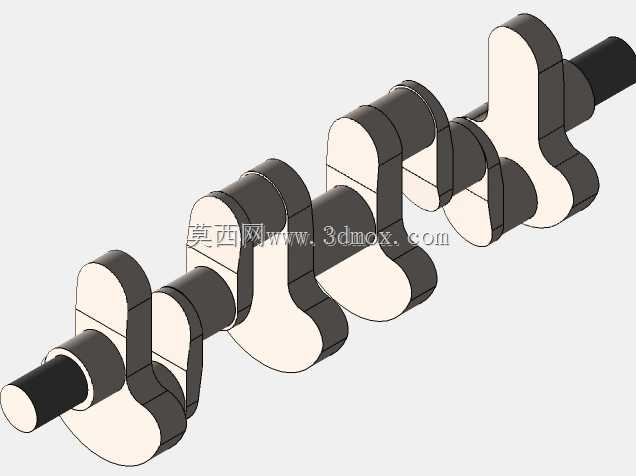

　　在往复式内燃机的动力传递链路中，曲轴是承担运动形式转换的核心承载部件，其结构设计直接决定动力输出的平顺性与整机运行寿命。这款多拐曲轴的建模过程完全参照量产内燃机的实际装配需求搭建，整体采用全支承式结构布局，各曲柄销与主轴颈的同轴度、平行度公差在建模阶段就预留了实际加工的工艺余量，避免后续出工程图时出现尺寸链冲突。从实际应用场景来看，这类曲轴广泛适配小排量四缸往复活塞式动力设备，除常见的车用汽油机、柴油机外，也可配套固定工况的小型发电机组、农用动力机械使用，核心作用是承接连杆传递来的活塞往复冲击力，将直线方向的交变载荷转化为绕主轴颈轴线的连续旋转扭矩，最终向外输出动力驱动负载运行。建模时优先考虑了实际装配的边界约束：

　　主轴颈的直径尺寸与缸体主轴承座的安装孔径完全匹配，轴向定位台肩的宽度预留了止推垫片的安装空间，各曲柄臂的配重块外形经过动平衡校核，曲拐夹角按照四缸机180度均匀发火的相位要求布置，能有效降低运转过程中的一阶、二阶往复惯性力，减少整机振动。曲柄销与连杆大头轴承的配合面在建模时做了表面粗糙度的工艺预留，油道孔的走向完全参照实际润滑路径设计，确保压力润滑油能从主轴颈内部油道顺利输送到曲柄销配合面，避免高转速工况下出现轴瓦干磨失效。不同于简化的示意类模型，这款曲轴的建模还原了所有工艺细节：各轴颈两端的过渡圆角按照应力集中系数要求设置，避免交变载荷下出现圆角处的疲劳断裂，曲轴前端的键槽、后端的法兰连接面都按照标准连接尺寸搭建，

　　可直接匹配正时齿轮、飞轮等周边配套零件的装配需求，不需要二次修改尺寸。在结构强度层面，建模时参考了锻钢曲轴的实际截面参数，曲柄臂的厚度、主轴颈与曲柄销的重叠度都满足高转速工况下的抗弯、抗扭强度要求，配重块的外形轮廓在满足动平衡要求的前提下尽可能缩减旋转半径，避免运转时与缸体内部结构、连杆运动轨迹发生干涉。整个模型的装配基准统一以主轴颈公共轴线为定位基准，各曲拐的相位角度偏差控制在建模公差允许范围内，可直接用于虚拟装配验证、运动仿真分析，也可作为曲轴加工工艺编制、夹具设计的参考模型使用，能帮助结构设计人员快速完成动力单元的整体方案搭建，减少基础零件建模的重复工作量。
