十字轴式双万向节传动连接结构

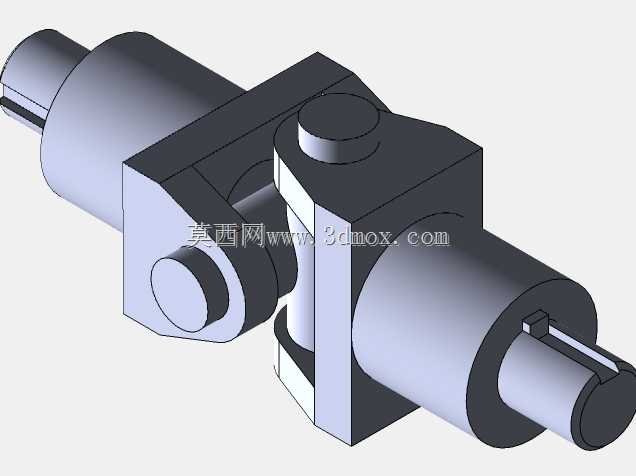

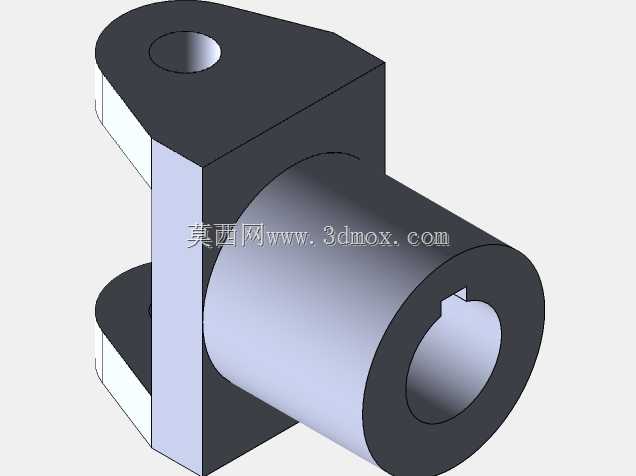

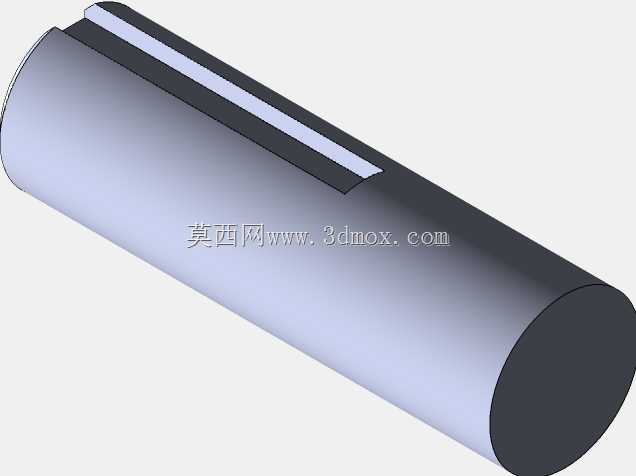

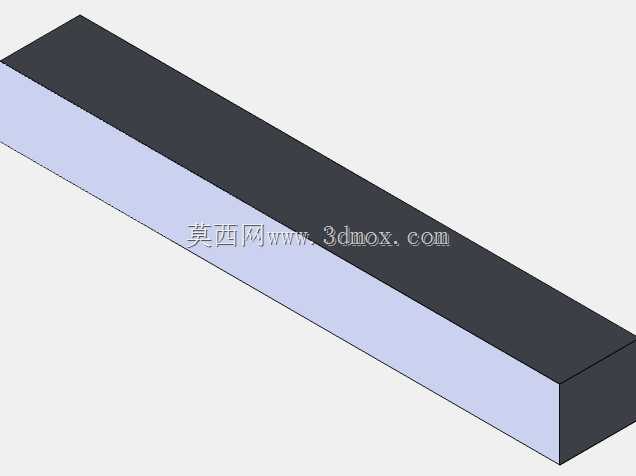

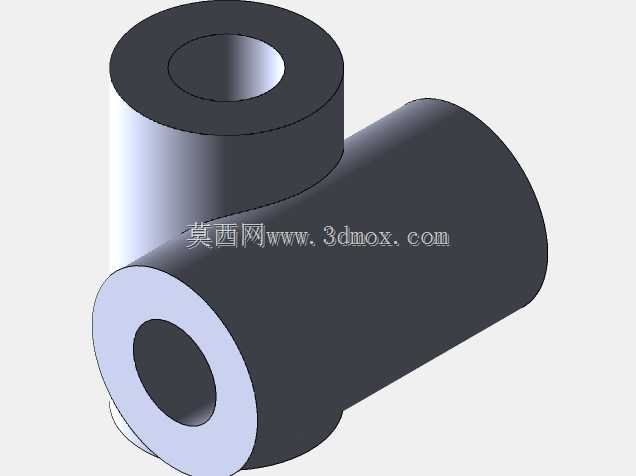

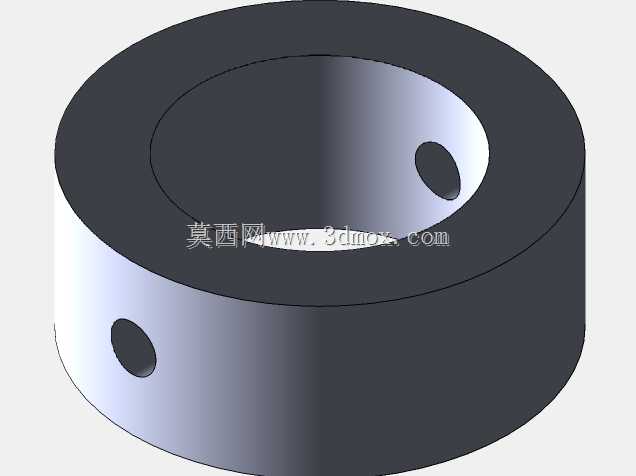

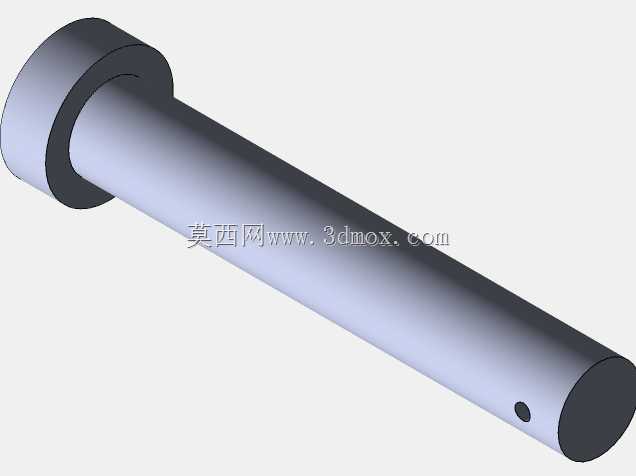

　　该万向联轴器采用双十字轴铰接布局，核心作用是在两轴轴线存在角位移、径向偏移或安装对中误差时，仍能稳定传递旋转扭矩，避免刚性连接因别劲造成轴颈、轴承或配合面过早磨损。结构上，两端轴头分别加工有键槽，可通过平键与带轮、链轮、齿轮或动力输出轴形成周向固定；中部由两对叉形接头与十字轴组合，十字轴的四个轴颈分别嵌入两侧叉耳孔内，形成两组互相垂直的回转副，使输入端与输出端可在一定偏角范围内相对摆动。从实际工况看，这类结构常见于输送设备的长距离分轴传动、农用机械的动力分路、轻工机械的变向动力传递，以及设备安装空间受限、无法保证两轴严格同轴的场合。与单万向节相比，双节布置可在合理安装条件下改善瞬时传动比波动，降低从动端转速脉动带来的振动与冲击。

　　建模时需重点控制叉耳孔的同轴度、十字轴轴颈的垂直度，以及两端轴头与铰接中心的位置关系；这些尺寸直接决定转动灵活性、载荷分布和装配干涉边界。外形上，中部铰接体为主要外廓区域，安装时应预留足够的摆动空间，不能让叉耳在极限偏角下碰擦相邻机架或护罩；两端轴伸长度、直径及键槽尺寸则决定与被连接件的配合范围。设计中还需考虑润滑与维护：十字轴轴颈属于反复摆动的摩擦副，应在结构上预留注油或储油空间，避免长期干磨造成间隙增大。若用于冲击载荷场景，叉体根部过渡圆角、轴颈截面和键槽端部都应适当强化，以降低应力集中。整体模型以实体方式呈现各零件配合关系，可直接用于校核运动包络、检查装配间隙，也可作为传动系统选型时的布局参考。
