带保持架深沟球滚动轴承结构设计

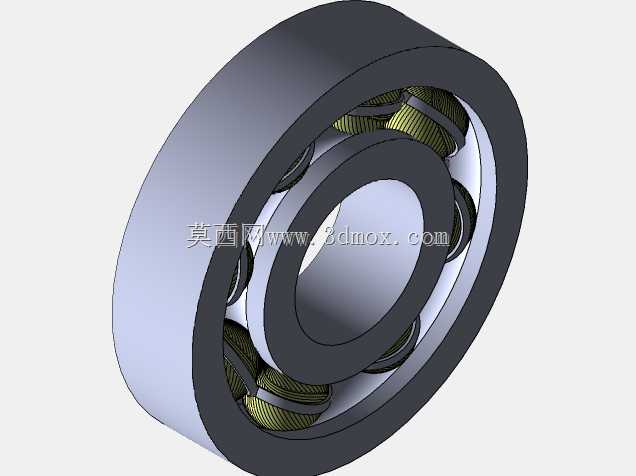

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系径向与轴向窜动的核心基础部件，从普通民用电机、输送辊道到精密机床主轴、汽车传动半轴，几乎所有存在旋转运动的机械结构都离不开这类支撑元件。这款带实体保持架的深沟球轴承，设计阶段优先考虑了中高转速工况下的运行稳定性，内圈与轴颈采用过盈配合实现周向固定，外圈与轴承座孔多采用过渡或小间隙配合，方便装配调整同时保证支撑刚度。

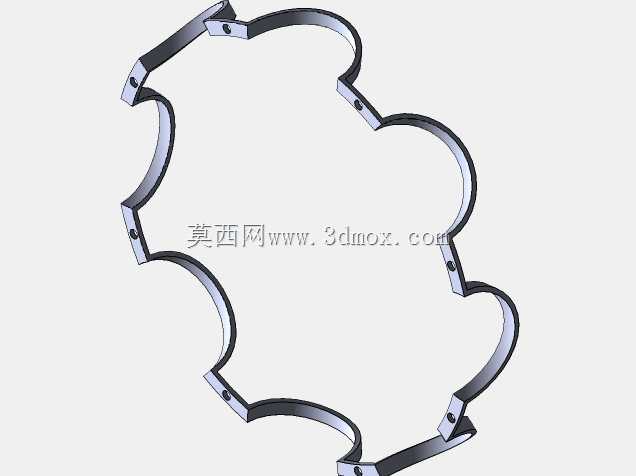

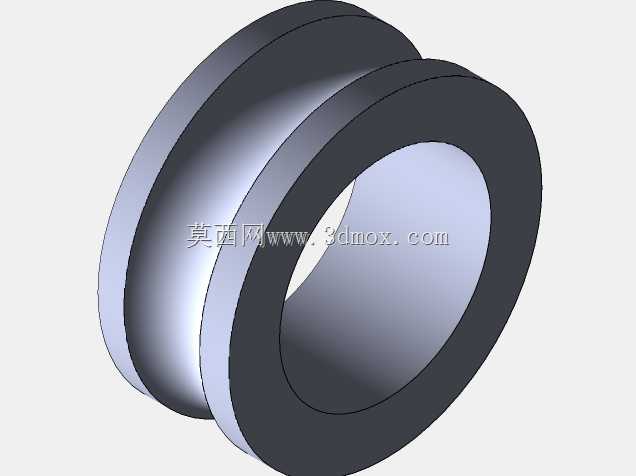

　　从结构细节来看，内圈外侧、外圈内侧加工有连续的弧形滚道，滚道曲率半径略大于滚动体钢球的半径，保证钢球在滚道内滚动时为点接触状态，既能降低滚动摩擦阻力，又能在承受径向载荷的同时承载一定比例的双向轴向载荷，适配多数同时存在径向、轴向复合载荷的轴系场景。滚动体之间采用冲压或机加工保持架做等距分隔，避免相邻钢球直接接触产生额外滑动摩擦与磨损，保持架的兜孔间隙经过反复校核，既给钢球留出足够的滚动自由度，又不会让钢球在高速运转时出现过大窜动引发振动噪音。

　　做三维建模时，需要严格控制滚道的形位公差，滚道对轴承内孔、外圆的同轴度直接影响装配后的旋转精度，若同轴度超差，运转时会出现轴系跳动、发热加剧的问题，大幅缩短轴承使用寿命。安装边界方面，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，建模时要注意轴肩、挡肩的高度不能超过轴承内圈、外圈的倒角高度，否则会导致轴承无法装靠到位，也会给后续拆卸维护造成阻碍。

　　实际选型应用中，这类轴承的摩擦系数远低于滑动轴承，启动阻力小，运转精度高，不需要复杂的润滑密封结构就能实现长期稳定运行，在转速较高、载荷平稳的通用传动场景中应用占比极高。建模过程中还原保持架与钢球的装配间隙、滚道与钢球的接触关系，能为后续的轴系装配干涉检查、运转模拟提供准确的模型依据，避免实际生产装配时出现配合卡滞、间隙不合理等问题。
