三辐式工业设备手轮结构设计

　　这类轮式操作件广泛应用在各类需要手动调节、手动锁紧、手动换向的工业设备场景中，从机床的进给调节、阀门的开度控制，到工装夹具的锁紧、输送设备的张紧调节，都能见到这类结构的身影，它的核心作用是把操作人员手部的圆周扭力，通过中心的连接结构传递到设备的调节轴上，相比直柄式的操作杆，轮式结构能提供更大的力臂，操作人员用更小的握力就能输出足够的调节扭矩，尤其适合需要较大锁紧力或者调节行程较长的工况。

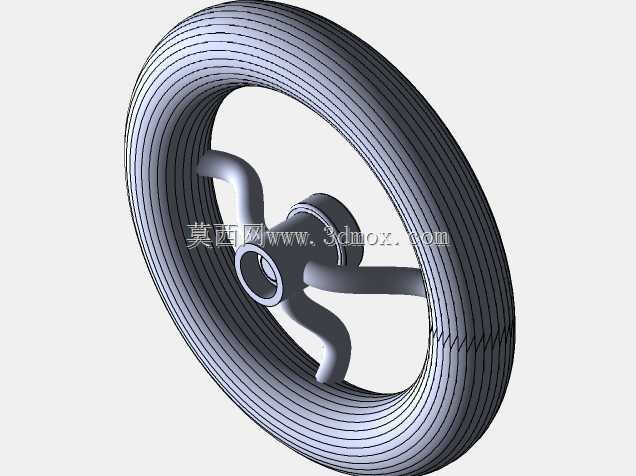

　　从结构设计来看，这款手轮采用三辐条连接轮缘与中心轮毂的布局，相比两辐条结构，三辐条在圆周方向的受力更均匀，转动时的动平衡表现更好，操作人员握持转动时不会出现偏重的卡顿感，同时相比四辐或者更多辐条的结构，三辐条在保证结构强度的前提下，能减少材料用量，降低整体重量，长时间操作也不容易产生手部疲劳。轮缘部分采用带周向防滑纹路的设计，纹路沿轮缘圆周均匀分布，即使操作人员手上沾有少量切削液或者油污，握持时也能产生足够的摩擦力，不会出现打滑的情况，轮缘的截面采用圆弧过渡的造型，贴合手掌握持的弧度，长时间转动操作不会硌手。

　　中心轮毂部分设计有阶梯式的安装孔，孔位带有定位止口，安装时可以直接套在设备的调节轴端，通过键槽或者顶丝完成周向固定，止口结构能保证手轮与轴的同轴度，转动时不会出现偏心晃动的问题，轮毂与辐条的连接位置做了大圆角过渡，避免应力集中，在操作人员施加较大扭力的时候，不会出现辐条根部断裂的情况。

　　在安装边界的设计上，这类手轮的轮缘外径需要匹配设备的操作空间，不能过大导致周边的防护结构、管线产生干涉，也不能过小导致力臂不足操作费力，中心轮毂的轴向长度需要匹配轴端的伸出长度，保证安装后手轮的端面不会和设备的面板、壳体产生摩擦，转动时保持顺畅。辐条的弯曲造型经过受力优化，在承受扭力的时候，应力会沿着辐条的流线型轮廓均匀分散，不会在局部产生应力峰值，即使频繁进行正反转操作，结构也能保持足够的刚度，不会产生明显的形变。

　　实际应用中，这类手轮通常会搭配位置刻度盘使用，安装时轮毂端面可以预留刻度盘的安装位，操作人员转动手轮时可以通过刻度直观判断调节的行程，在需要精准调节进给量、开度的工况下，这种设计能大幅提升调节的精度，减少反复调整的次数。轮缘的防滑纹路深度经过合理设计，既不会因为纹路过浅导致摩擦力不足，也不会因为纹路过深积攒灰尘、切屑，日常维护时只需要简单擦拭就能保持表面清洁，适合在车间多尘、多油污的环境下长期使用。
