越野橡胶防滑轮圈结构设计

　　该轮体结构主要面向非铺装路面的小型行走设备，常见于农业巡检小车、户外作业机器人、园林工具以及短途转运装置的行走端。与普通光面橡胶圈不同，其外圆周均匀布置块状凸起，胎面花纹呈间断式分布，能够在泥地、草地、松散沙土等低附着路面切入表层，增大接地剪切力，减少打滑空转。块状花纹之间留有较宽沟槽，行驶过程中泥土可随轮体转动自行排出，避免花纹沟槽被完全填塞后丧失抓地能力。

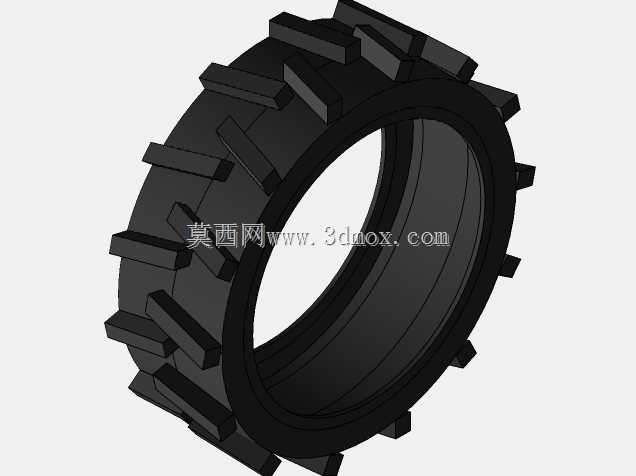

　　从结构组成看，模型呈现的是橡胶包覆层与轮辋配合后的外轮廓。橡胶层包裹在内圈支撑结构外侧，内圈圆柱面用于与轮毂或轮轴组件形成装配边界。设计时需要先确定轮体的公称直径、断面宽度以及中心安装孔径，再校核橡胶层厚度与花纹块高度。花纹块过高会增大滚动阻力并削弱块体根部强度，过低则无法提供足够抓地性能；块体沿周向和轴向交错排布，可使接地压力分布更连续，降低行驶过程中的周期性冲击。

　　实际选型中，这类轮体并不适合高速铺装路面长期使用。块状花纹会带来更大噪声和振动，橡胶块边缘也更容易出现异常磨损。它的价值集中在低速、大扭矩、地面条件复杂的工况：设备需要通过坑洼、松软或湿滑区域时，胎面凸起能够提供额外牵引力；当设备承载后，橡胶层发生弹性变形，可吸收部分路面冲击，保护车架、轴系以及上方安装的仪表或电控元件。

　　建模时应重点处理花纹块与基体的过渡圆角。若根部直角连接，在受扭或侧向挤压时容易产生应力集中，长期使用会出现裂口。内圈与轮毂的配合面需保持足够圆柱度，过盈量过大将造成装配困难，过松则可能在正反转切换时发生相对滑动。对于需要充气内胎的方案，还应保证橡胶层内壁连续光顺，避免局部突变导致内胎折叠或磨损；若采用实心填充结构，则可适当调整断面厚度，以平衡承载能力与缓冲性能。

　　安装边界方面，轮体宽度决定了设备所需的轮距空间，外径影响整机离地间隙和传动比匹配。轮轴穿过中心孔后，通常需要配合挡圈、轮毂端盖或锁紧件限制轴向窜动。多轮设备布置时，还要考虑左右轮花纹方向、转向差速以及转弯时的侧向附着。该模型把胎面花纹、环形基体和内圈装配关系完整表达出来，可直接用于行走机构方案验证、轮辋干涉检查以及小型作业车的底盘布局评估。
