履带行走机构用坦克轮组结构设计

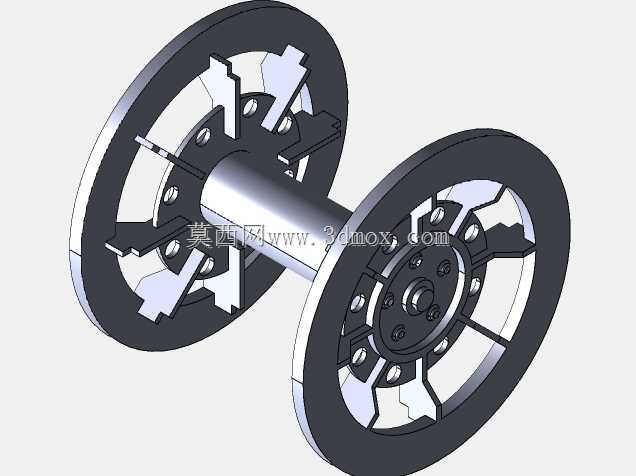

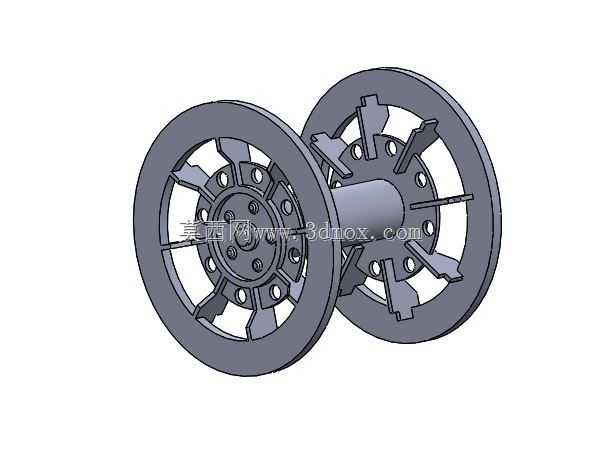

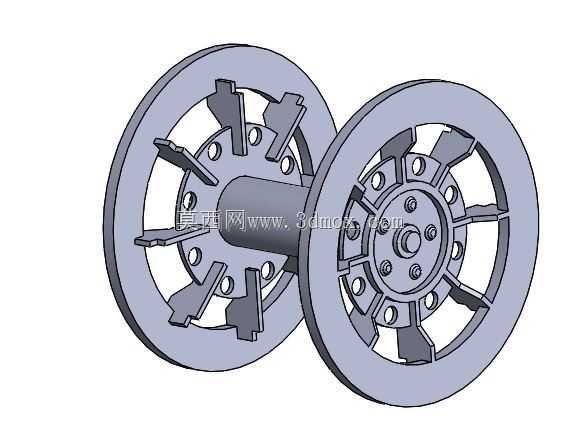

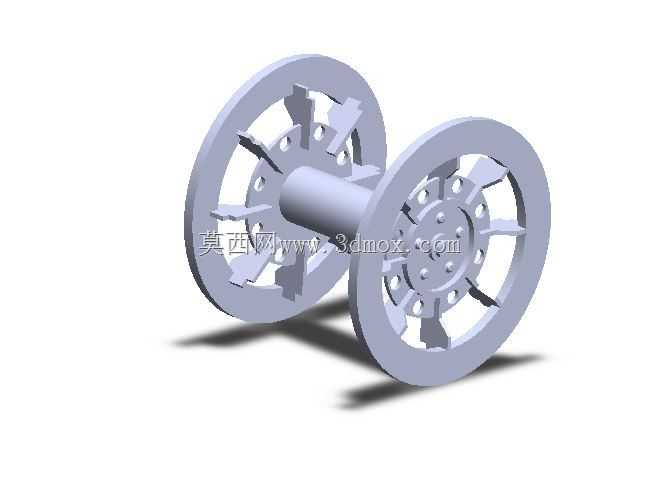

　　该轮组为履带行走系统的核心承载传动部件，主要适配小型履带式作业装备、特种巡检机器人、轻型无人作战平台等设备的行走端使用，在整机结构中承担负重承载、履带导向、动力传递的多重作用，轮体运转时直接与履带内侧啮合，将驱动轴输出的扭矩转化为履带的循环回转动力，同时支撑整机重量，缓冲行驶过程中来自地面的冲击载荷。从结构设计来看，轮组采用双侧轮盘夹装中间轮毂的分体式装配结构，两侧轮盘外缘设置有与履带链节匹配的卡合凸齿，凸齿沿轮盘周向均匀分布，运转时嵌入履带链节的间隙内，避免履带在高速转向、颠簸路面行驶时发生脱轨故障；轮盘盘面采用辐条式镂空设计，在保证轮体结构强度、抗扭刚度满足承载要求的前提下，尽可能削减轮体自身重量，降低行走机构的转动惯量，

　　提升驱动端的动力响应效率。中间轮毂为空心轴套结构，内孔可匹配对应规格的驱动轴或固定销轴，轮毂与两侧轮盘通过周向布置的螺栓组实现刚性连接，连接点位经过受力仿真校核，可承受重载工况下的径向载荷与启动、制动时的瞬时扭矩冲击，轮毂与轮盘的贴合面设置有定位止口，保证装配后轮盘的同轴度误差控制在机械行走部件的允许公差范围内，避免运转时出现偏磨、异响等问题。在安装边界方面，轮组的轴向总宽度适配常规橡胶履带、金属履带的内侧导向槽宽度，轮盘外径根据履带节距匹配设计，安装时需保证轮组中心与驱动轴、导向轮的中心处于同一基准平面，轮盘凸齿与履带链节的啮合间隙控制在合理范围，间隙过小会加剧啮合面的磨损，间隙过大则容易出现跳齿、脱轨问题。实际应用中，

　　该轮组可根据设备的整机重量、行驶速度、作业路面工况调整轮盘厚度、凸齿轮廓以及连接螺栓的规格，针对泥泞、砂石等恶劣作业场景，还可在轮盘表面增加耐磨涂层，提升轮体的使用寿命，轮组的镂空结构也便于日常维护时清理嵌入辐条间隙的泥土、碎石等杂物，降低运维难度。
