同轴式齿轮减速电机结构三维设计

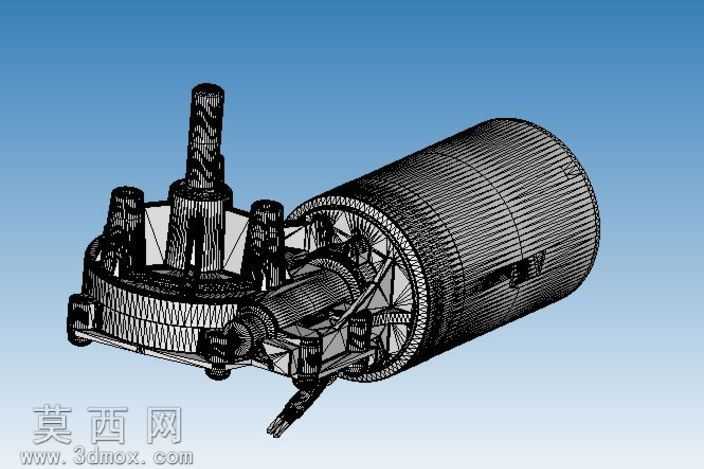

本作品为同轴式齿轮减速电机的全参数化三维结构设计，建模过程严格遵循机械传动设计规范，完整还原了减速电机从动力输入到减速输出的全部核心结构。建模阶段首先搭建整机装配基准坐标系，以电机主轴与减速输出轴的同轴度为核心约束，依次完成驱动电机本体、多级行星减速齿轮组、传动轴承、输出轴端、密封端盖、壳体连接结构的独立零件建模，所有零件均保留完整的参数化建模历史，可根据实际传动比、输出扭矩需求快速调整齿轮模数、齿数、齿宽以及电机定子转子的尺寸参数。渲染阶段采用工业产品常用的金属材质体系，为电机壳体赋予哑光铸铁材质，添加细微的铸造纹理质感，为齿轮传动部件赋予调质合金钢材质，还原金属加工后的细腻磨砂金属光泽，为轴承滚动体、密封件分别赋予高铬轴承钢、丁腈橡胶的对应材质，通过三点布光方案突出整机内部的传动层级关系，清晰展现各部件的装配位置与配合关系。结构设计上采用同轴集成式布局，将驱动电机与行星减速结构整合在同一轴线上，大幅缩减整机的轴向安装尺寸，内部齿轮组采用渐开线圆柱齿轮设计，保证传动过程的平稳性与承载能力，各级齿轮之间预留合理的传动间隙，轴承位设计有对应的定位台阶与密封槽，兼顾传动效率与运行防护性能。设计过程中充分考虑产品的实际装配工艺，所有连接部位均设计有对应的安装止口与紧固件位置，壳体外部预留标准安装法兰接口，可适配不同的工业设备安装场景，整体模型完整还原了减速电机的内部构造逻辑，可用于传动原理演示、产品结构优化、安装干涉检查等多个场景。
