心脏造型肥皂注塑成型模具结构设计

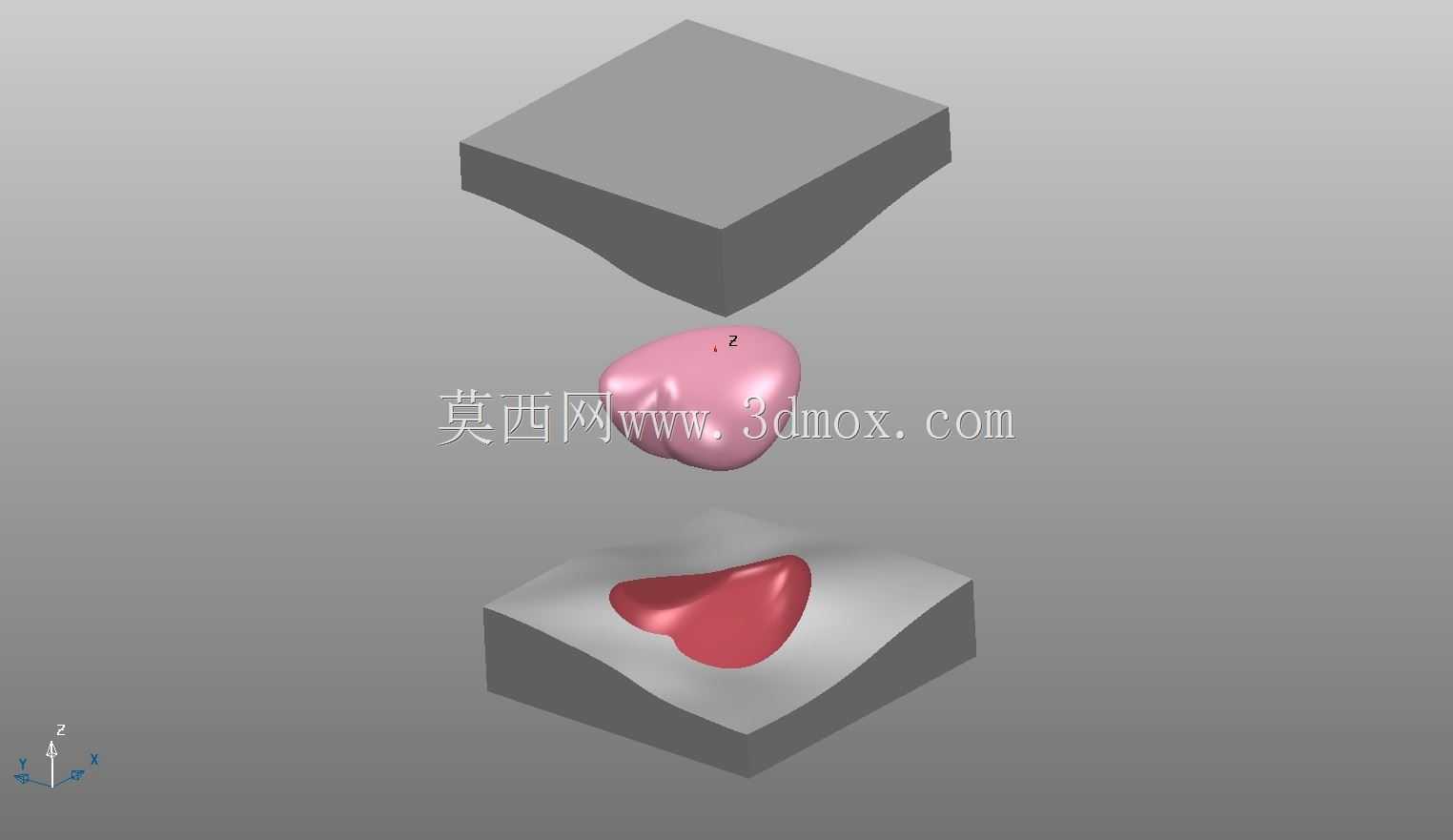

　　这套心脏造型肥皂的成型模具，主要面向日化用品生产场景，用于批量制作仿真心脏外形的工艺香皂，适配小型立式注塑机的安装工位，上下模合模后的整体外形尺寸控制在120mm×120mm×90mm区间，安装孔位间距符合常规小型注塑模的通用装夹标准，可直接适配多数日化厂现有小型注塑设备的装夹边界，无需额外改造设备工作台。从功能特性来看，模具采用上下对开的分型结构，分型面沿着心脏造型的最大轮廓线设置，避免脱模时出现卡滞、刮伤皂体表面的问题，模腔表面做了镜面抛光处理，保证成型后的皂体表面光滑无毛刺，能完整还原心脏表面的纹理起伏细节。设计过程中，首先考虑的是皂体的脱模斜度，针对心脏造型的凹凸曲面，在不破坏外形仿真度的前提下，将各曲面的脱模斜度控制在1.

　　5°到2°之间，既保证皂体可以顺利从模腔脱出，又不会让造型出现明显的拔模失真。进料口设置在模腔的底部边缘位置，采用潜伏式浇口，成型后浇口痕迹会留在皂体的底部非外观面，不会破坏心脏造型正面的视觉完整性。上下模的导向采用四个角部的导柱导套结构，导柱直径选12mm，配合间隙控制在0.02mm以内，保证合模时模腔的对位精度，避免出现错模导致皂体外形错位的问题。模腔的尺寸设计考虑了皂体冷却后的收缩率，按照常规皂基材料0.8%的收缩率预留了收缩余量，保证成型后的皂体尺寸符合设计预期，不会因为冷却收缩导致造型变形。在实际生产使用中，这套模具单次成型周期可控制在40秒以内，开模后顶出机构采用顶板顶出，顶出力均匀分布在皂体的整个底面，

　　不会因为局部顶出力过大导致软质皂体出现顶白、变形的问题。模具的冷却水道沿着模腔的外围环形布置，水道直径8mm，距离模腔表面的距离保持在15mm，保证冷却时模腔各区域温度均匀，避免皂体因为冷却速度不一致出现表面凹陷、内部应力不均开裂的问题。针对心脏表面的细微纹理，模腔加工时采用精雕工艺配合后续手工抛光，纹理深度控制在0.3mm到0.5mm之间，既保证纹理的立体感，又不会因为纹理过深导致脱模时出现粘模问题。这套模具除了可以生产普通清洁香皂，也适配手工皂、精油皂的生产需求，更换模芯部分即可快速调整造型，整体模架采用标准模架，后期维护更换易损件十分方便，适合中小批量的工艺日化产品生产使用。
