玫瑰花纹装饰成型模具型腔结构

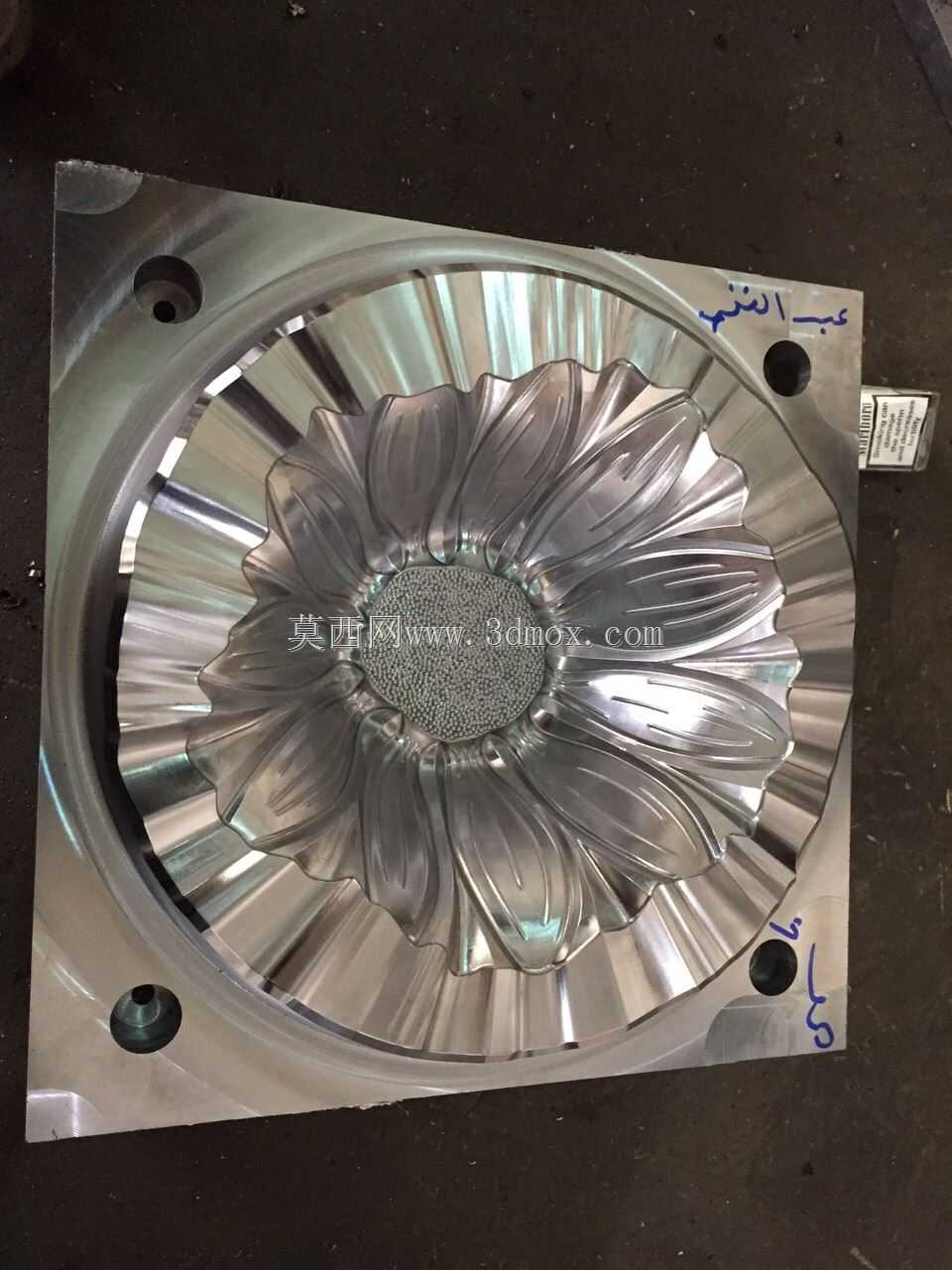

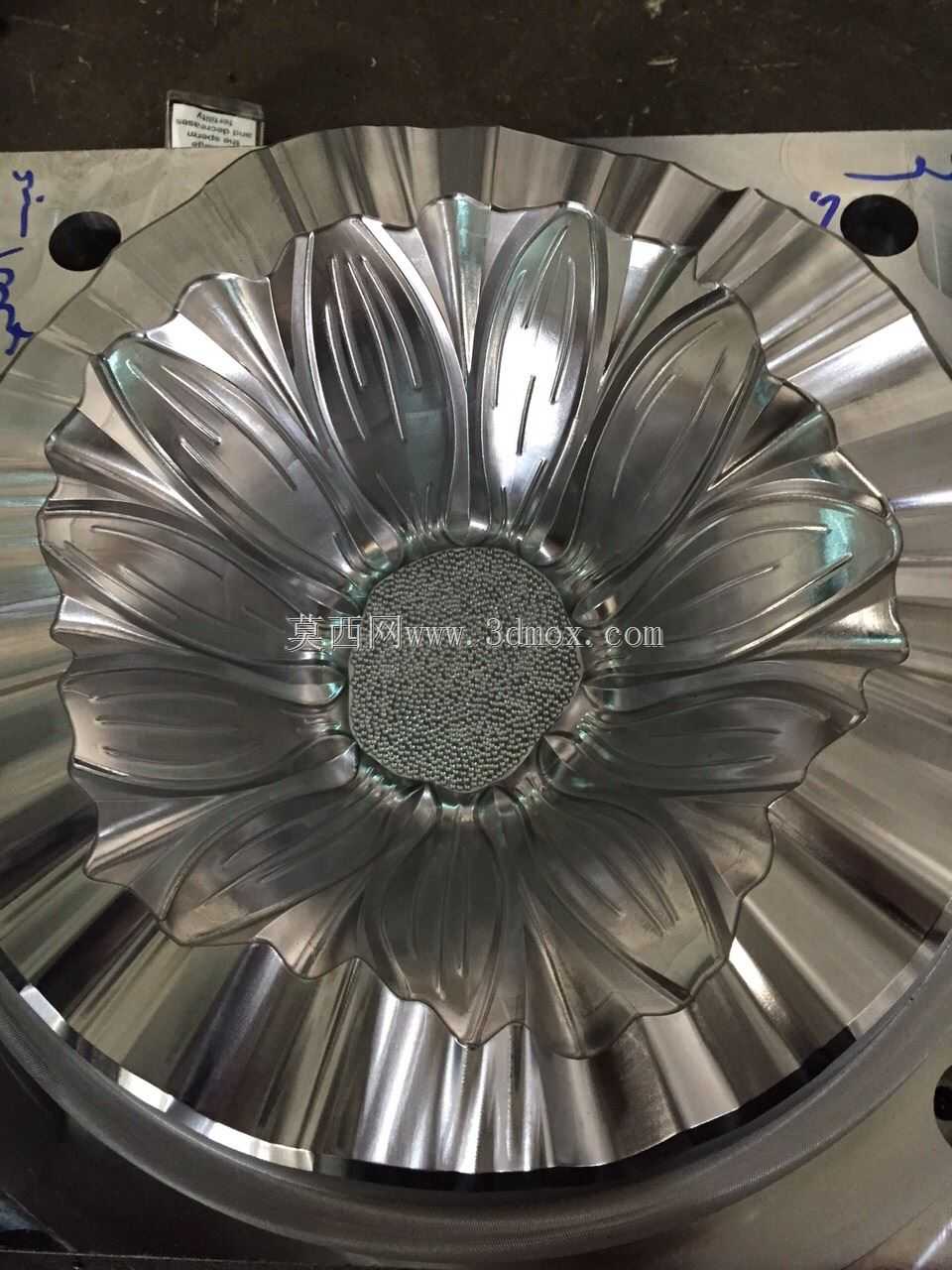

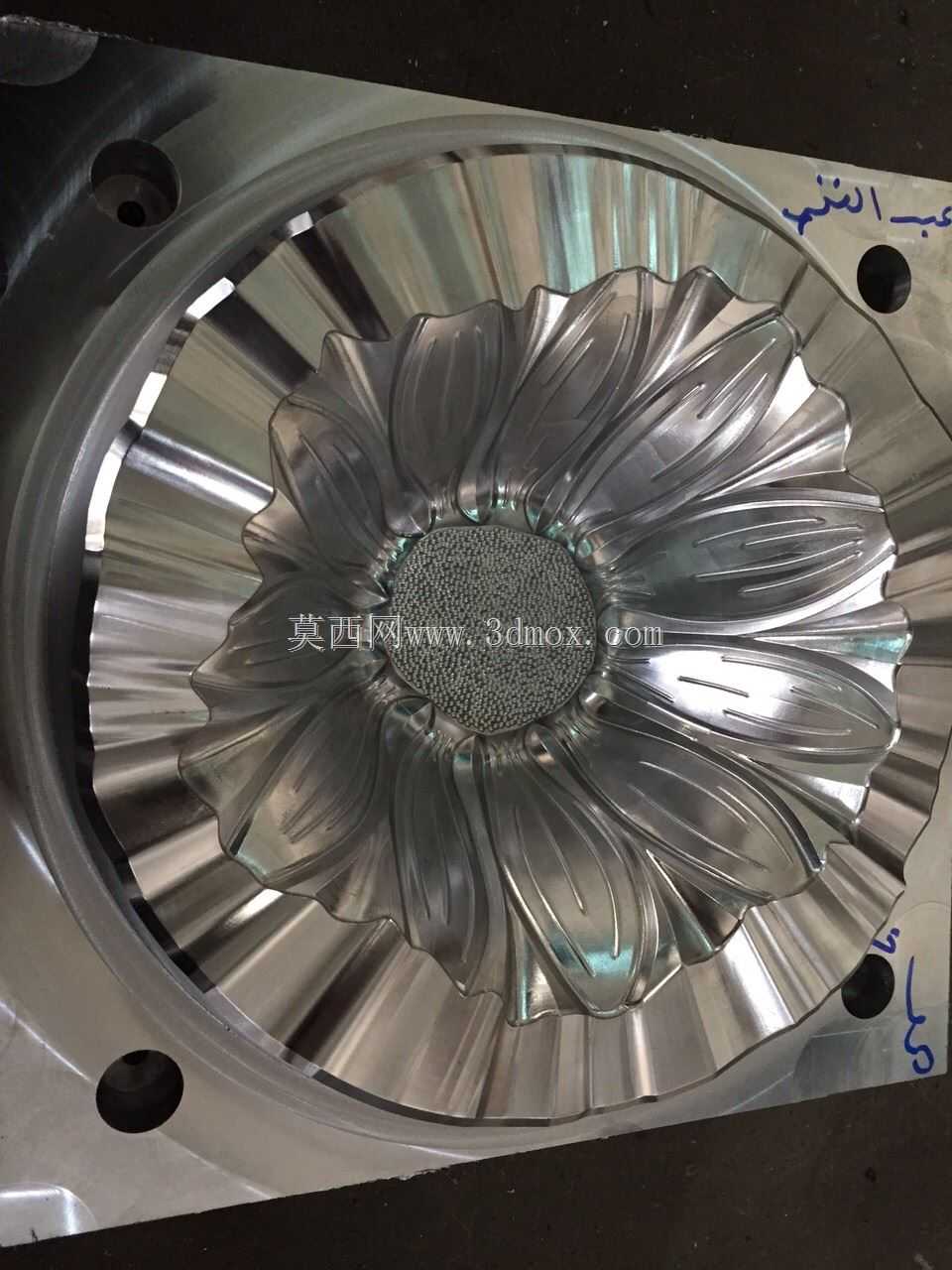

　　该型腔结构主要面向装饰类塑胶件的注塑成型工序，适配日常装饰摆件、工艺礼品类玫瑰纹盘面的批量生产需求，在实际生产中安装于标准注塑机模架内，完成熔融塑胶的充型、保压、冷却环节后，即可得到表面带有立体玫瑰花瓣纹理的盘类成品。从结构设计逻辑来看，整个型腔采用方形模坯作为基体，四个角位预留的安装孔完全适配标准模架的定位销与锁紧螺栓尺寸，安装时可直接与定模侧的对应装位配合，无需额外做适配加工，能有效缩短模具的上机调试周期。型腔的核心成型区域做了分层式纹理设计，最外圈是放射状的棱面结构，每一道棱面的倾斜角度都经过反复调整，既保证成型后产品脱模时不会出现纹理拉伤，也能让成品在光线照射下形成层次分明的反光效果，凸显花瓣的立体感；

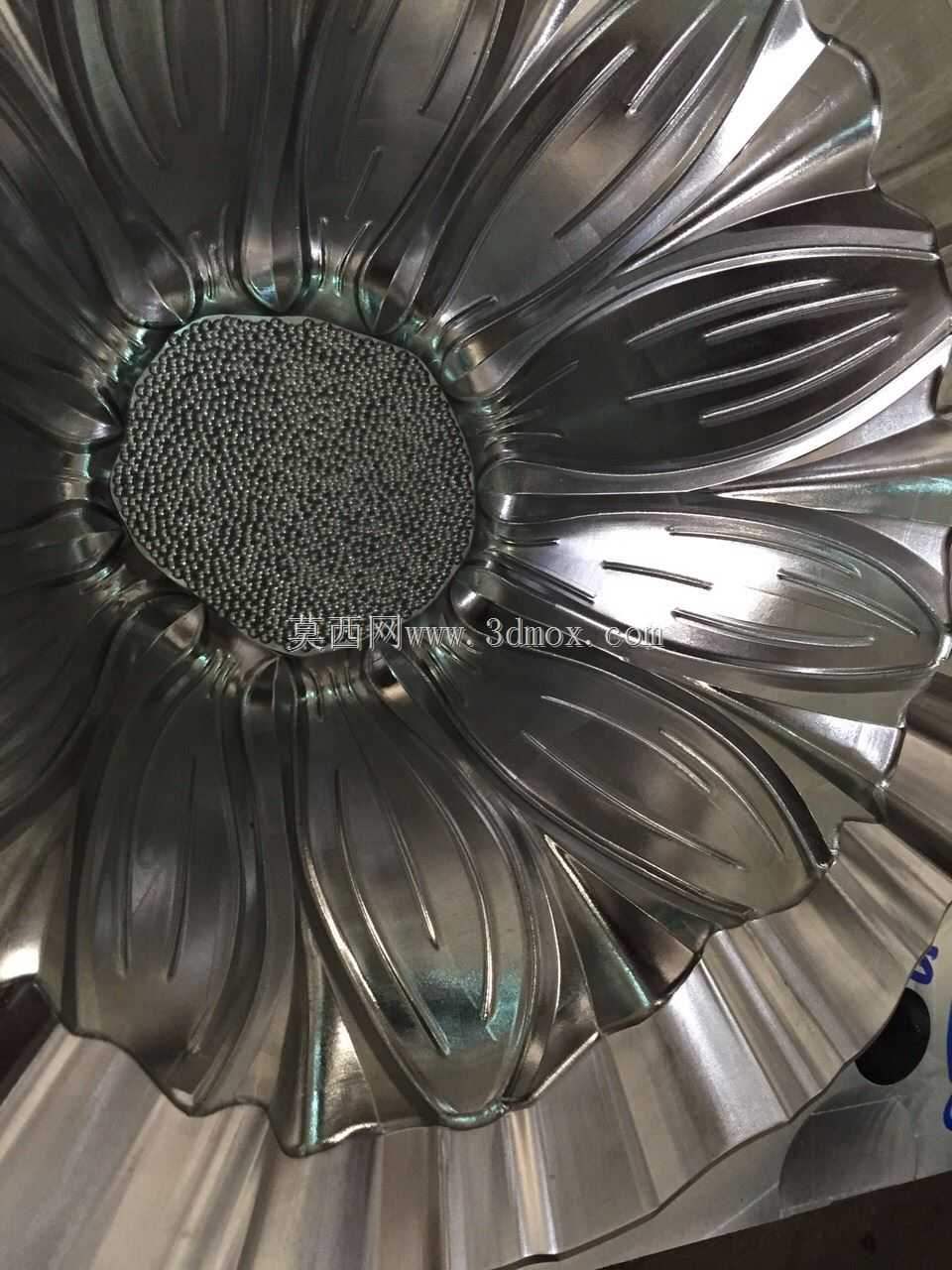

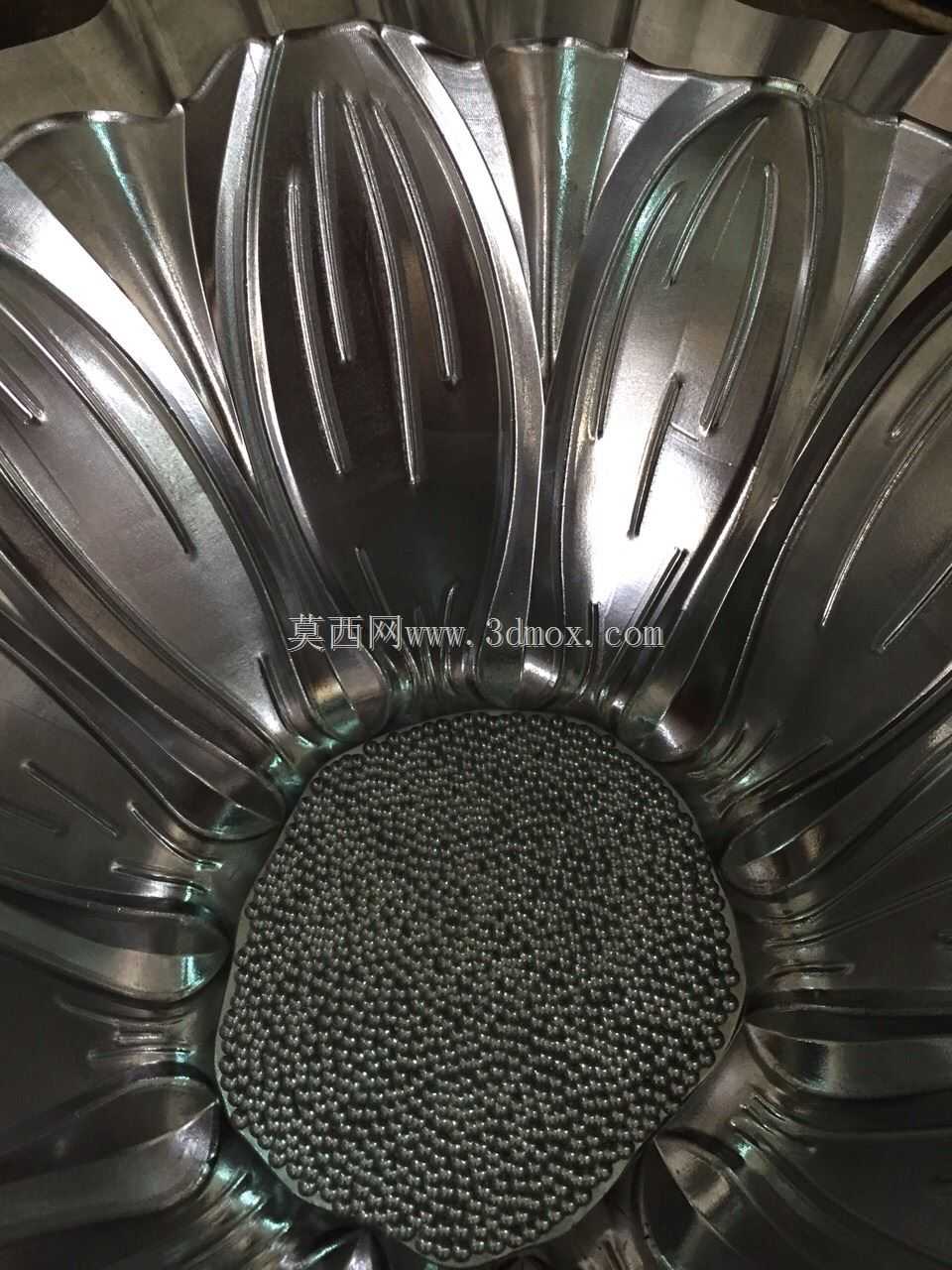

　　中间层的花瓣纹理采用渐变式深度设计，从花瓣边缘到靠近花心的位置，纹理深度逐步收窄，避免出现局部胶位过厚导致的成型缩痕问题；中心花心区域采用细密的点阵式凹坑结构，模拟真实玫瑰花心的颗粒质感，同时该区域的排气槽直接延伸到型腔边缘，防止充型时花心位置出现困气烧焦的缺陷。在加工精度控制上，整个型腔的分型面围绕玫瑰纹理的最外轮廓做了0.02mm的贴合余量设计，合模时可有效避免飞边产生，所有纹理的转角位置都做了R0.1-R0.3mm的圆角过渡，既减少加工时的刀具损耗，也能降低成型过程中应力集中导致的型腔开裂风险。从安装边界来看，方形模坯的外形尺寸适配200吨级以内的标准注塑机装模空间，型腔的深度尺寸经过核算，

　　成型时的射胶行程完全在常规注塑机的螺杆射胶量程范围内，生产时无需对设备做特殊改造。日常生产维护中，该型腔的纹理表面做了硬质氧化处理，可耐受长期的塑胶冲刷与脱模摩擦，减少抛光维护的频次，花瓣纹理的走向全部顺着脱模方向设计，没有倒扣结构，无需额外设置抽芯机构，能有效简化模具的整体结构，降低模具的制造成本与后期故障概率。
