塑料杯注塑成型模具结构设计

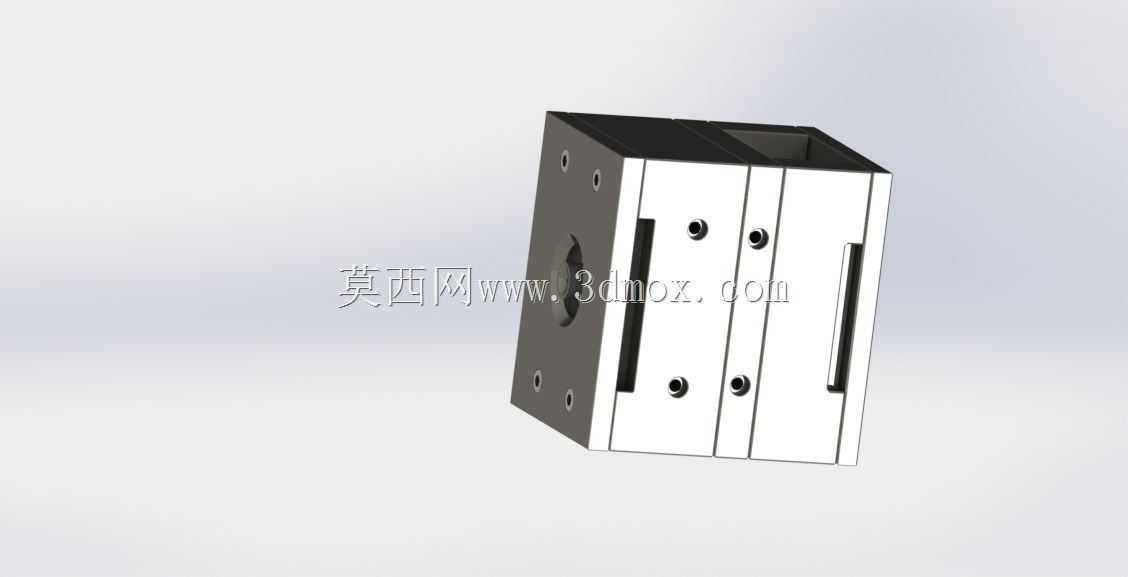

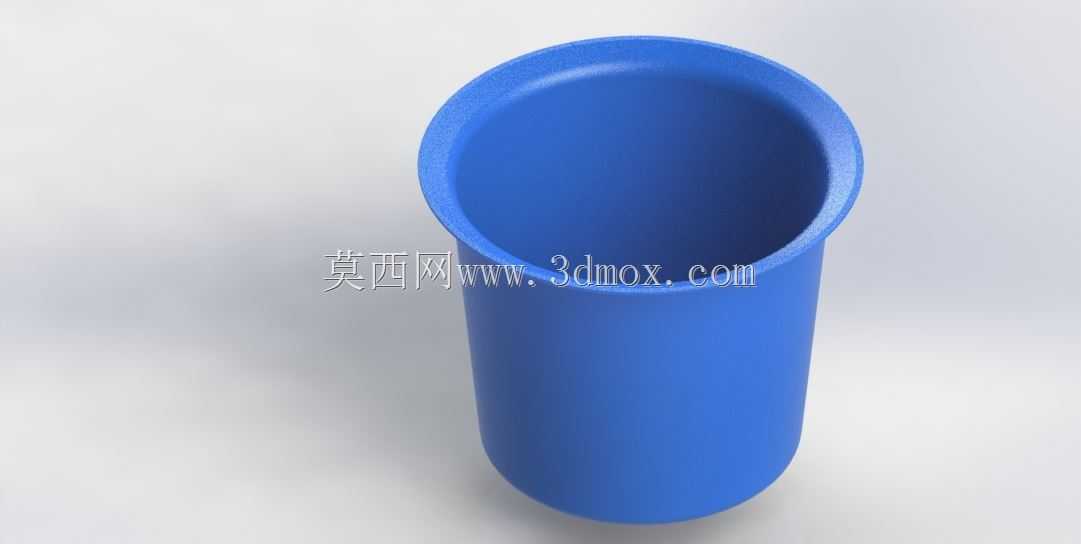

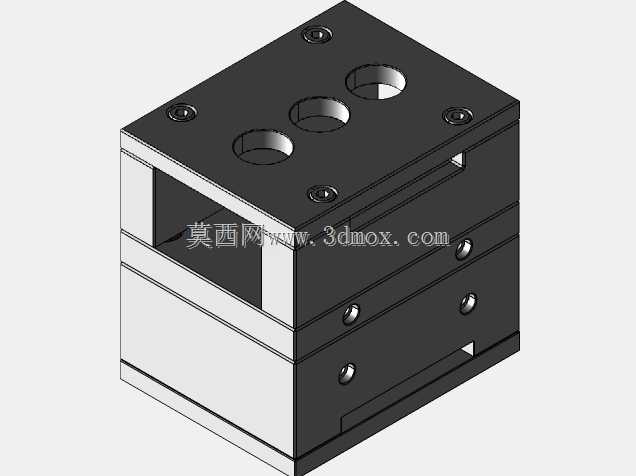

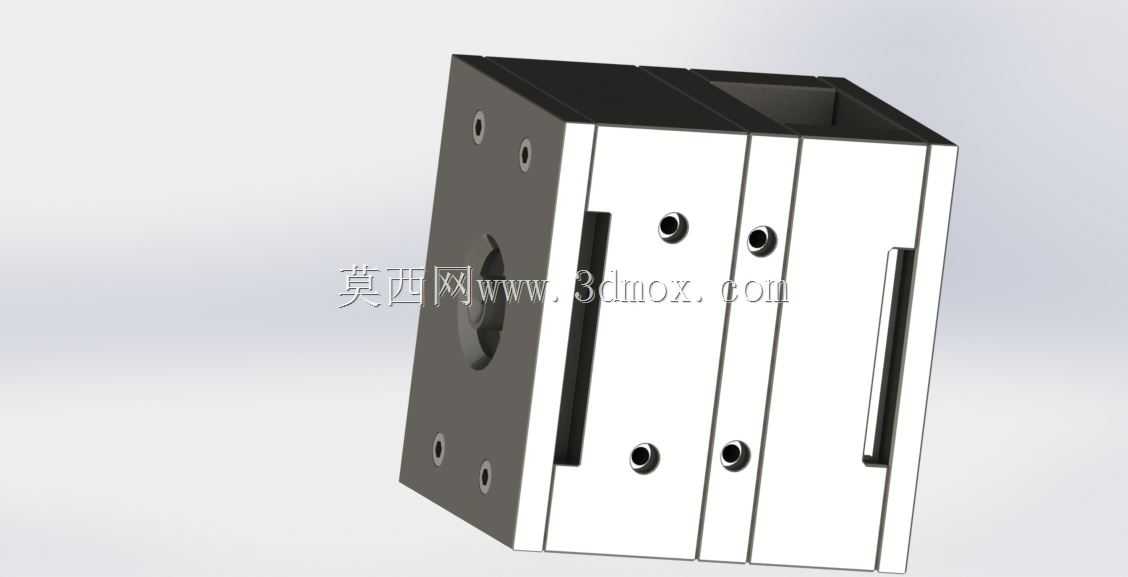

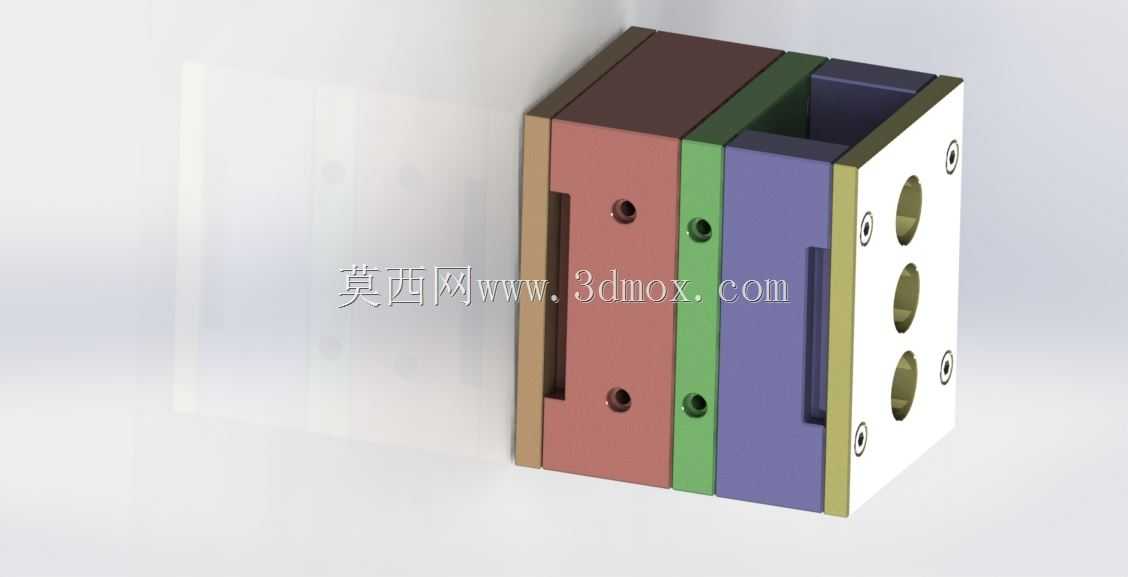

　　这套模具针对日常饮用塑料杯的批量注塑生产开发，适配卧式注塑机安装使用，主要应用于食品包装、日用塑料制品生产车间的量产环节，可稳定成型符合食品接触级要求的PP、PET材质杯体，成型后的杯体内壁光滑无毛刺，壁厚均匀度控制在±0.05mm范围内，能直接匹配后续杯盖装配、印刷等工序的公差要求。从结构设计逻辑来看，模具采用两板模标准模架布局，分型面设置在杯口端面位置，开模时动定模分离后，杯体随动模侧带出，再通过顶出机构实现自动脱料，整个开模合模行程适配常规200吨级注塑机的开模距离参数，安装时可直接通过模架上的定位圈与注塑机定模板定位孔配合，无需额外加工过渡连接结构。模具的型腔采用整体镶拼式结构，成型杯身的型腔表面做了镜面抛光处理，

　　减少注塑时塑料熔体的流动阻力，同时避免脱模时杯体表面出现拉伤痕迹；型芯部分设计了均匀分布的冷却水道，水道距离型芯成型面的距离保持在12-15mm区间，保证注塑过程中型芯温度均匀，避免杯体出现冷却不均导致的收缩变形、杯口圆度超差等问题。模具的导向系统采用四组导柱导套配合，导柱设置在动模侧，导套压入定模模板内，合模时导柱先进入导套实现精准定位，避免合模过程中型腔与型芯发生碰擦损伤；侧方设置的锁紧块在合模后承受注塑时的型腔内涨模力，防止分型面出现溢料飞边。考虑到日常生产中的维护便利性，模具的易损件如顶杆、浇口套都采用标准件设计，出现磨损时可直接更换同规格标准配件，无需重新加工定制；浇注系统采用侧浇口进料，浇口位置设置在杯口边缘，

　　成型后浇口残留小，后续去除浇口的工序工作量小，能有效提升批量生产的加工效率。安装边界上，模具整体外形为方正块体结构，长宽尺寸适配注塑机的拉杆间距要求，吊装时可通过模架上的吊环孔实现平稳吊装，无需额外设计吊装工装；模具的顶出孔位置与注塑机的顶杆位置完全匹配，安装时无需调整注塑机顶杆位置即可直接对接，减少上机调试的准备时间。在实际生产场景中，这套模具可实现连续自动化生产，配合注塑机的自动取件机械手，单模成型周期可控制在18秒以内，班产能稳定在较高水平，适合日用塑料杯的大批量规模化生产需求，结构设计上充分考虑了注塑生产中的常见问题，如排气、冷却、脱模顺畅度等细节，在分型面位置设置了深度0.02mm的排气槽，可快速排出型腔内的空气，避免杯体出现气泡、缺胶等成型缺陷。
