精密金属注射成型工装模具结构设计

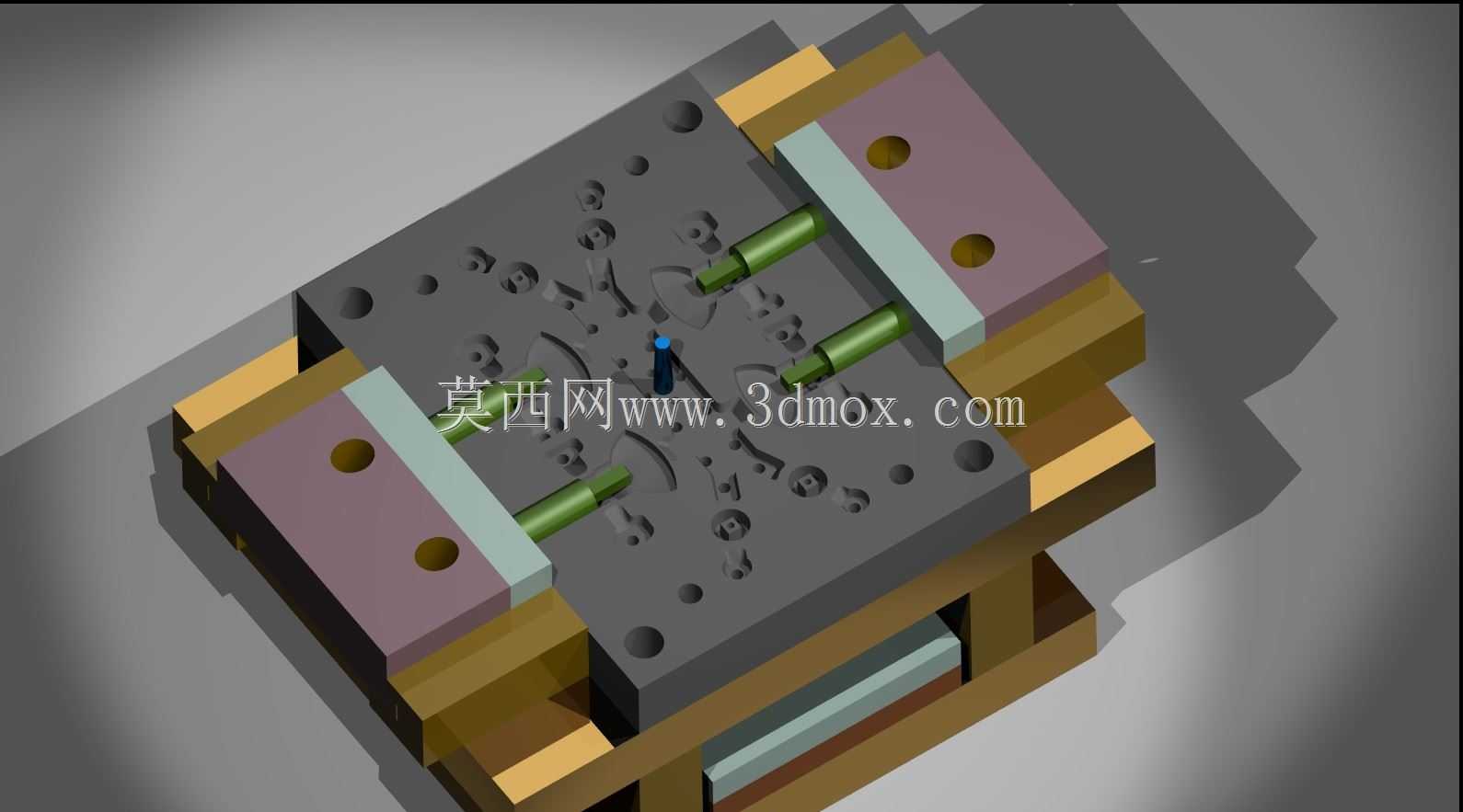

　　这套金属注射成型工装面向小型结构件批量生产场景，常见于精密五金、医疗器械、消费电子和仪器仪表零部件制造。与普通塑料注射不同，金属喂料由金属粉末与粘结剂混合而成，流动性、收缩率和脱模阻力都更特殊，因此模腔布置、排气路径和冷却支撑需要按粉末成型工艺反复校核。模型中可见上下模板、对称布置的成型区域、导向元件以及侧向抽芯结构，整体围绕一模多件、稳定充填和顺畅取件展开。模板表面布置了多组螺钉孔、销钉孔和定位孔，用于保证合模重复精度；导柱沿关键边界分布，可在合模过程中提前校正上下模位置，避免型腔错位造成飞边或尺寸超差。紫色压板区域承担锁紧与承压作用，绿色杆件对应侧抽芯或顶出相关功能，能够处理零件侧面孔位、凹槽或倒扣，减少后续机加工序。

　　设计时需要先明确零件投影面积、浇口位置和料流方向，再反推模架长宽与厚度。模型外形呈矩形分层堆叠结构，安装边界主要由模板外缘、压板突出量和侧抽芯行程决定，在设备选型时要核对注射机拉杆间距、最小模厚、开模行程和顶辊位置。若侧抽芯伸出量较大，还需在模具两侧预留维护与取件空间，不能只按模板本体尺寸估算。型腔区域的密集小孔既包含紧固与定位要素，也涉及排气、冷却或顶杆布置。金属注射过程中粘结剂气化明显，排气不畅会导致充填不足、烧焦或表面疏松，因此分型面和镶件配合处需要保留细微排气通道。冷却系统虽然在外观上不突出，却直接影响坯件定型和批次一致性，水道应尽量贴近成型区并避开薄弱镶件。结构建模时，工程师通常先建立产品件和收缩放量，再拆分型芯、型腔、

　　滑块和压紧块，随后补齐标准件。该模型把模架、导向、锁紧、抽芯和成型部分集中表达，便于检查开合模顺序、干涉区域和装配关系。实际投产前还需结合喂料特性验证浇道脱开、顶出平衡和取件方向，确保模具在连续生产中具备足够刚度、定位精度和维护便利性。
