电帽传感器精密注塑模具结构设计

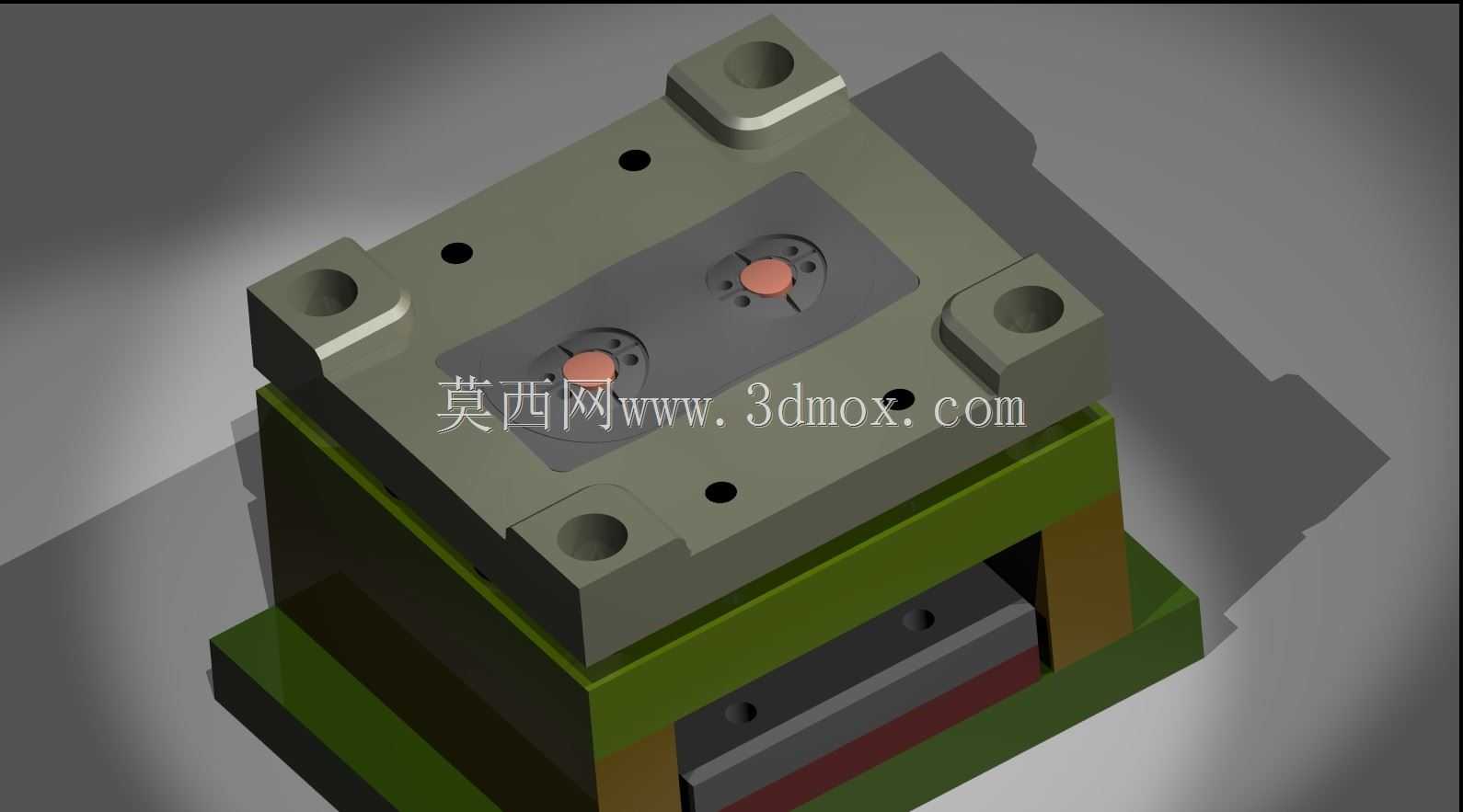

　　这套三维结构围绕电帽类小型传感器封装件的成型需求展开，模架采用上下叠层的板件组合形式，定模侧设置两个对称布置的成型型腔，可在一次开合模循环中完成两件薄壁电帽壳体的注射成型。从实际使用场景看，这类模具多用于小型电子元器件的封装生产，成型后的电帽需要包覆传感器内部敏感元件，对外形一致性、配合面精度以及浇口残留高度都有较严格要求，因此型腔在模板上的排布、分型面的贴合状态以及顶出动作的平稳性，都会直接影响成品的装配性能。

　　设计上，上模板四角布置带沉孔的安装柱，既承担模具在注塑机固定板上的定位与锁紧功能，也为导套提供安装基础；导柱穿过上下模板后形成稳定导向，避免合模过程中型腔发生侧向错位。两个型腔中心设置带红色标识的成型端头，对应电帽内部的装配凸台或孔位结构，周边的细小特征用于成型电帽表面的定位槽与卡扣。浇注系统沿两型腔之间的区域布置，可缩短熔体流程，使两个型腔内的压力填充更加均衡，减少小件成型中常见的缺胶、飞边和收缩不均问题。

　　从安装边界看，整体模架外形方正，底部承托板与中部支撑块形成足够的闭合高度，能够适配常见卧式注塑机的容模空间。模板上的多个小孔分别承担螺钉紧固、回程定位和冷却通道接口的作用，冷却回路可沿型腔周边分布，在连续生产中维持模温稳定，缩短电帽件的冷却定型时间。下部板件之间预留顶出空间，顶板带动顶杆作用于制件边缘，避免顶出力直接作用在电帽薄壁区域而造成发白或变形。

　　结构建模时需要重点控制分型面的贴合精度、型腔与安装基准的位置度，以及导向件和顶出件之间的运动间隙。对于传感器电帽这类尺寸小、批量大的制件，模具的刚性、排气位置和脱模斜度同样关键：边角处需保证熔体顺利充填，配合面要避免倒扣拉伤，模板厚度则要满足锁模压力下的变形控制要求。整体结构没有采用复杂的侧向抽芯，通过两腔平衡布局和标准模架组合即可实现稳定生产，既降低了加工与维护难度，也便于后续根据电帽规格变化更换型腔镶块。
