拖鞋注塑成型上下模结构三维设计

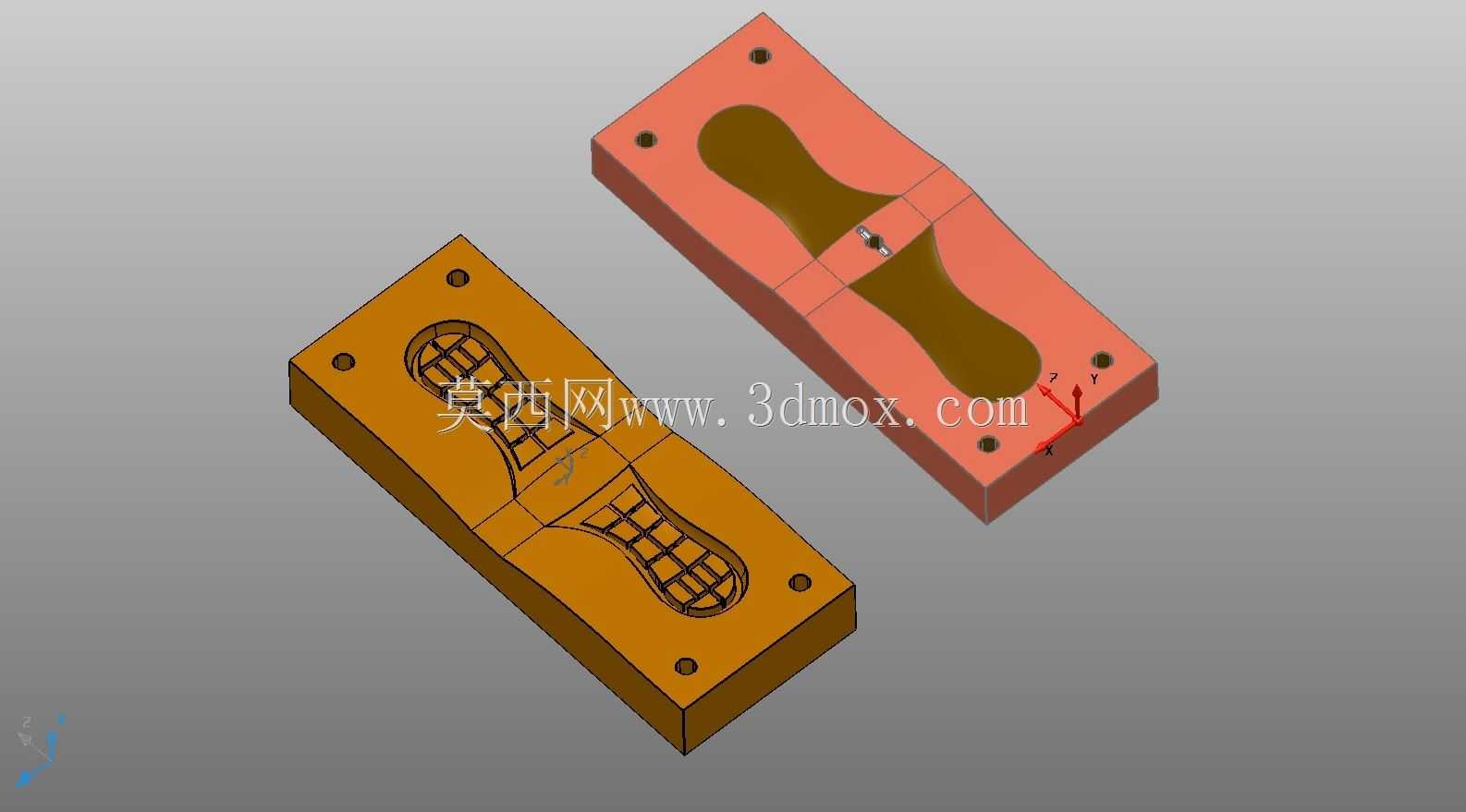

　　这套模具结构针对民用拖鞋的注塑成型工序开发，核心适配卧式注塑机的装夹规格，上下模合模后形成完整的鞋型型腔，可一次性完成带鞋底防滑纹理的拖鞋本体注塑作业。从结构布局来看，上下模均采用整体式模坯加工，模架四角预留标准装夹螺栓孔，孔位公差控制在H7级别，可直接匹配常用注塑机的工作台T型槽间距，无需额外加工过渡连接板，大幅缩短模具上机调试周期。下模型腔直接加工出鞋底的防滑格纹结构，纹理深度根据拖鞋使用场景做了差异化设计，脚掌接触区域纹理深度1.2mm，脚跟区域纹理深度1.5mm，既保证成型后拖鞋的防滑性能，又避免纹理过深导致脱模时出现粘模、拉裂缺陷。上模型腔对应拖鞋的鞋面曲面，曲面过渡处全部做R0.5-R2mm的圆角处理，

　　消除注塑过程中的应力集中点，减少熔体填充时的流动阻力，避免出现缺胶、熔接痕等成型缺陷。合模面围绕型腔一周开设宽3mm、深2mm的密封溢料槽，可将合模间隙控制在0.02mm以内，既防止注塑时熔体从分型面溢出产生飞边，又能在开模时通过溢料槽的微小拉力带动塑件留在下模，配合下模顶出机构完成自动脱模。模具的浇注口开设在上模的鞋跟位置，采用侧浇口结构，浇口截面尺寸为2mm×4mm，熔体填充时可顺着鞋身长度方向均匀流动，填充完成后浇口残留位置隐蔽，不影响拖鞋的外观面质量。冷却水道采用直通式布局，上下模各布置4条直径8mm的冷却通道，通道距离型腔壁的距离统一为12mm，保证成型过程中型腔各区域温度差控制在±5℃以内，

　　将单模成型周期稳定在45秒左右，适配批量生产的节拍要求。整套模具的导向依靠四角的导柱导套结构实现，导柱直径16mm，导套采用铜基石墨自润滑材质，合模时的定位精度可达0.01mm，避免上下模错位导致的塑件壁厚不均问题。在实际生产场景中，这套模具可适配PP、PVC等常用拖鞋注塑原料，更换模芯部分即可快速切换不同尺码的拖鞋生产，模架部分可通用，大幅降低多规格产品生产的模具投入成本。
