手动快速夹紧工装夹具结构设计

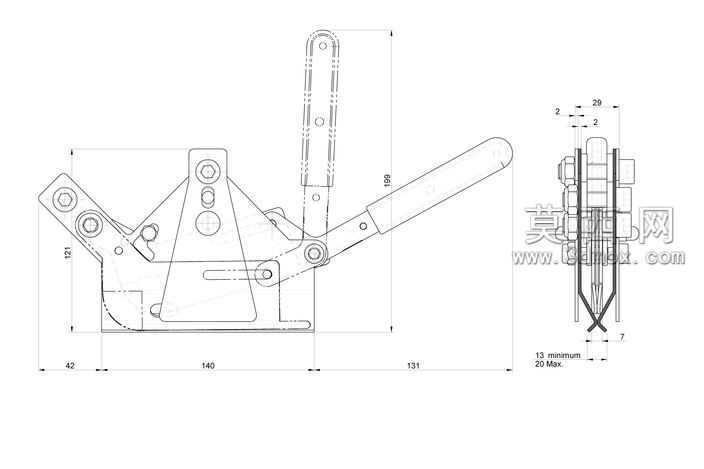

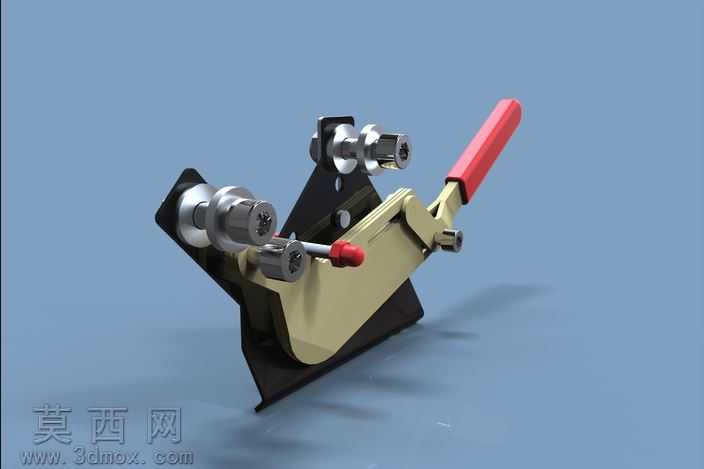

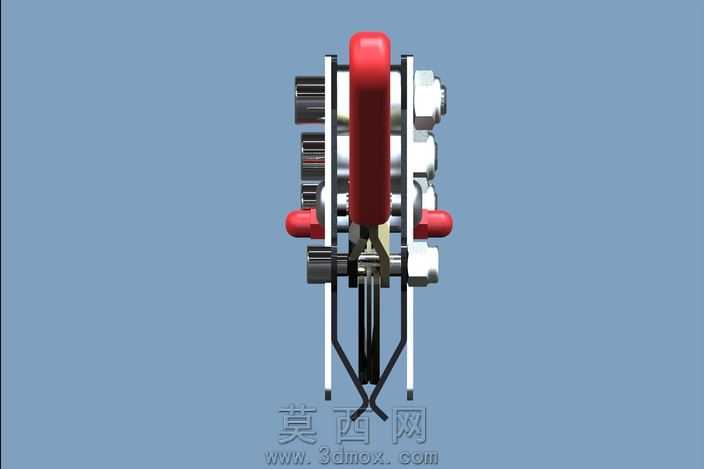

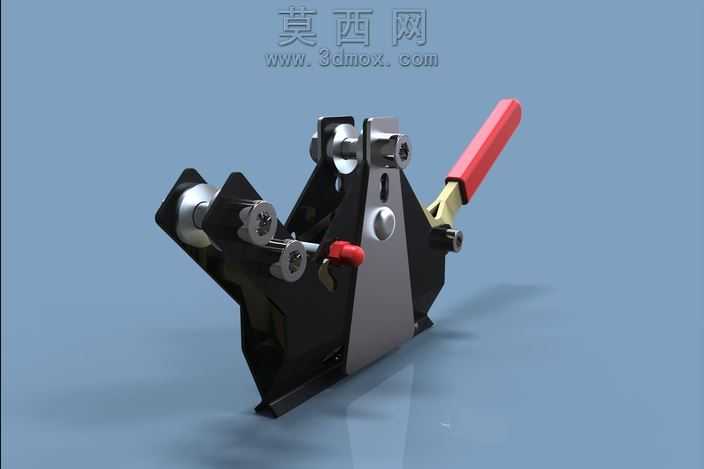

本作品为手动式快速夹紧工装结构，整体采用三维建模软件完成全参数化设计，建模过程中对各零部件的装配公差、运动干涉情况进行了逐一校验，确保各活动部件的运动行程符合实际使用需求。模型渲染阶段采用哑光金属材质搭配工程塑料手柄材质，通过三点布光方案突出结构的轮廓层次与金属部件的质感，背景采用低饱和度浅蓝灰色调，让整体结构的细节呈现更加清晰直观。从结构设计来看，该夹紧装置采用杠杆式力放大结构，核心受力部件采用高强度钢板激光切割成型后弯折装配，整体结构无需额外焊接工序，各连接部位采用标准紧固件完成装配，既保证了结构的整体刚性，也降低了加工制作的难度。装置配备长柄红色操作手柄，手柄末端做防滑处理，操作人员只需扳动手柄即可完成夹紧与释放动作，操作行程短、夹紧力稳定，可适配不同厚度的工件夹持需求。装置底部设置平直安装基准面，可通过螺栓固定在工作台面或专用工装架上，侧面设置的微调旋钮可对夹紧行程进行小范围调整，满足不同工况下的夹持精度要求。设计过程中充分考虑了人机工程学需求，手柄的操作高度、扳动角度都经过反复模拟调整，确保操作人员长时间使用也不会产生过度疲劳，同时整体结构没有外露的尖锐边角，所有活动连接部位都做了限位防护，避免操作过程中出现夹手等安全隐患。各活动铰接部位都设计了自润滑衬套的安装位，可有效降低长期使用过程中的磨损量，延长装置的整体使用寿命，整体结构紧凑、占用安装空间小，可广泛应用于小型工件的机加工装夹、装配定位、焊接固定等多种工业场景，具备较强的实用价值与推广意义。
