SoundstreamSS12车载低音炮三维结构设计

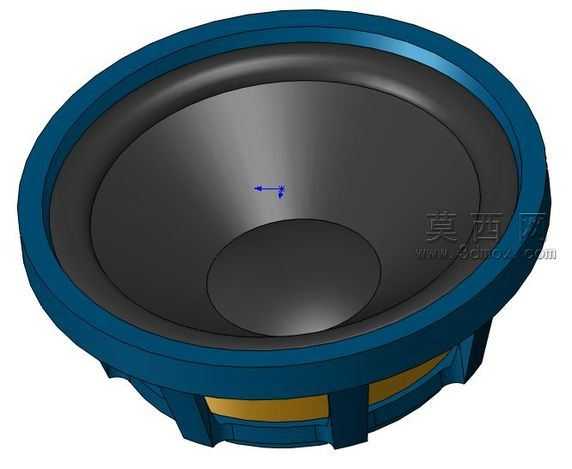

本作品为Soundstream SS12低音炮的三维参数化建模成果，建模过程严格参考该款12英寸车载低音炮的实物尺寸比例，在SolidWorks环境下完成全结构的特征化搭建。建模阶段首先以旋转凸台特征构建低音炮的核心振膜结构，振膜采用锥盆式曲面造型，通过样条曲线精准控制锥面的弧度与中心防尘帽的圆弧过渡，还原真实低音单元的振膜声学曲面形态；外围的悬边采用薄壁拉伸配合扫描特征制作，还原橡胶悬边的褶皱结构，保证模型结构与实物的运动结构一致性。盆架部分采用蓝色工程塑料质感的材质设定，通过拉伸切除、阵列特征构建盆架的安装支脚与镂空散热结构，支脚处的加强筋结构通过筋特征逐一绘制，还原盆架的力学支撑结构；盆架内侧的磁路部分，通过分层拉伸构建华司、磁铁、T铁的同轴结构，磁隙位置预留精准的装配间隙，还原低音炮磁路系统的真实层级结构。渲染阶段针对不同部件赋予差异化材质：振膜部分采用添加细微磨砂纹理的哑光黑色材质，模拟纸盆振膜的表面质感；悬边采用高弹性哑光橡胶材质，调整粗糙度参数还原橡胶的漫反射特性；盆架采用深蓝色半哑光工程塑料材质，添加细微的颗粒纹理提升真实感；磁路部分的金属部件采用抛光金属材质，调整反射率模拟镀锌钢板的金属光泽。设计过程中重点还原该款低音炮的车载适配结构，盆架的安装孔位按照标准12英寸低音单元的安装尺寸设定，整体模型的同轴度公差控制在合理范围内，所有结构特征均可编辑，可直接用于车载音响改装的装配干涉校验、声学结构仿真参考，也可作为音响类产品建模的教学参考案例，模型结构完整无缺失面，各部件的装配关系清晰，可拆分导出单独零件用于后续的结构优化或3D打印验证。
