家用手动压水取水装置结构设计

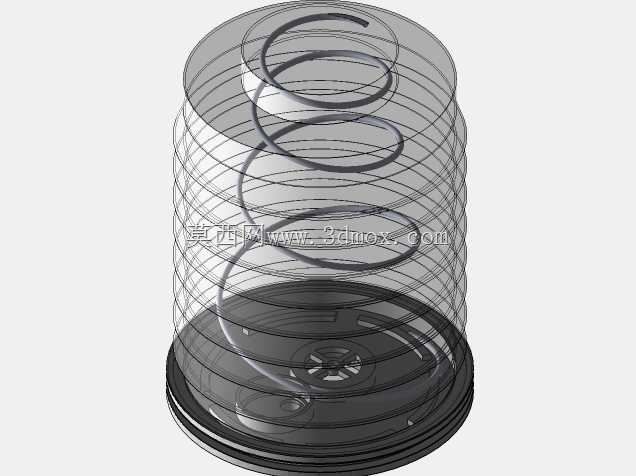

　　这款手动取水装置主要面向桶装饮用水的日常取水场景，适配常规口径的大容量桶装水，无需外接电源或电池，完全依靠手动按压操作即可实现出水，适合家庭厨房、户外露营、临时办公点等缺乏供电条件的取水场景使用，相比电动取水装置不存在电路故障、电池亏电的问题，结构可靠性更高，日常使用维护成本极低。从结构设计层面来看，装置整体分为上部按压泵头、中部连接固定段、下部伸入桶内的汲水管三个部分，泵头部分采用偏心压杆结构，按压时通过内部活塞的往复运动形成负压，将桶内的水沿汲水管提升至泵头出水口流出，松开压杆后内部止回结构自动闭合，避免管内存水回流，保证下次按压时可快速出水。泵体主体采用食品级塑料材质，白绿配色区分功能区域，

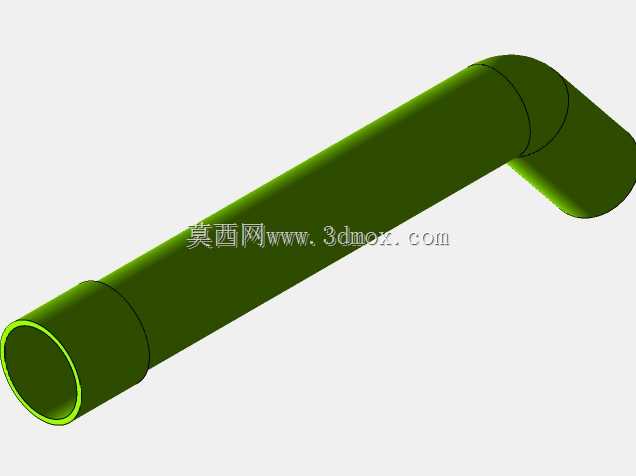

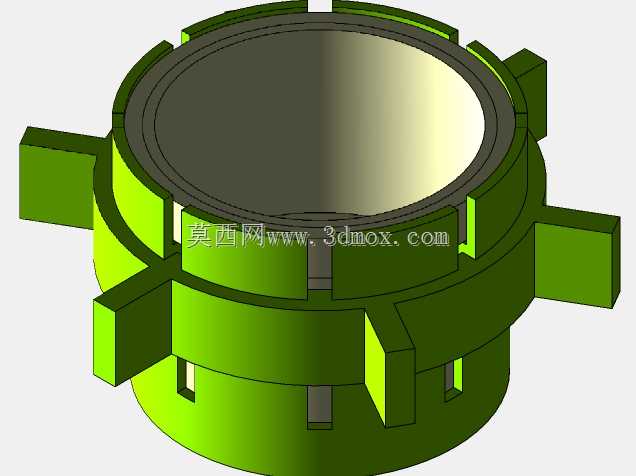

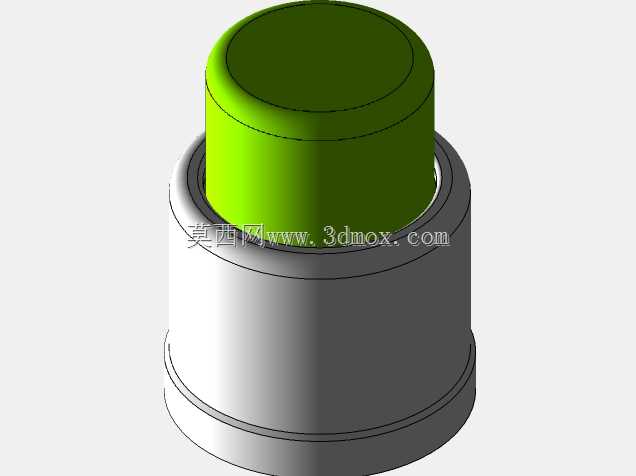

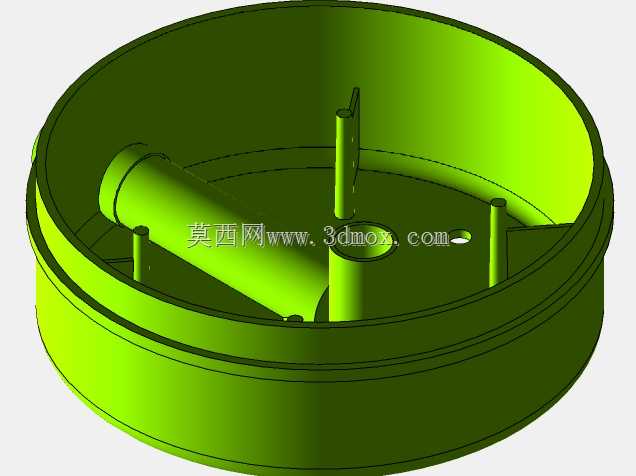

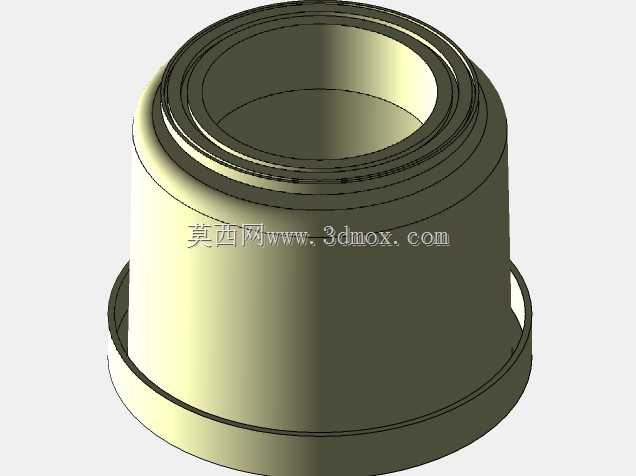

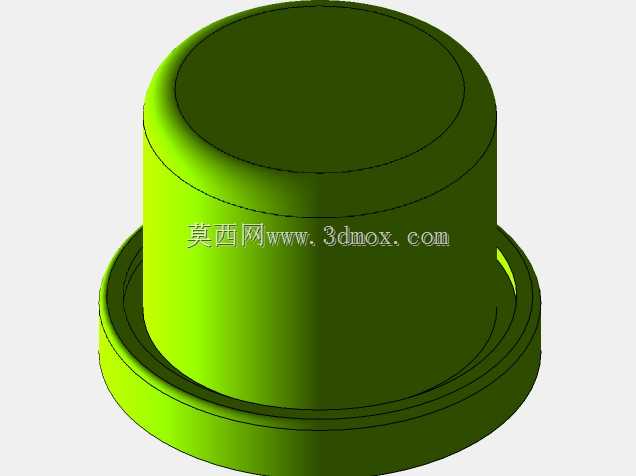

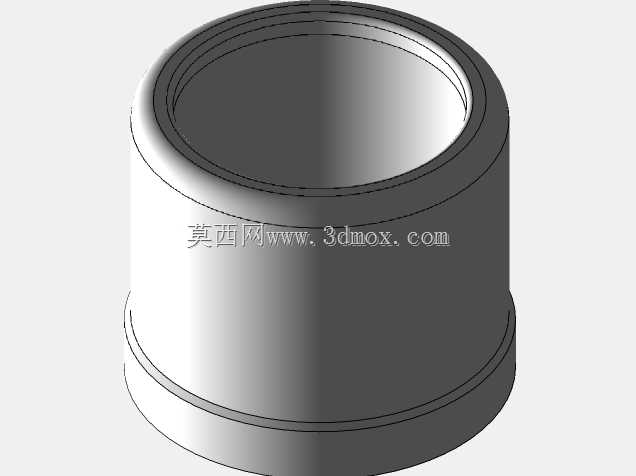

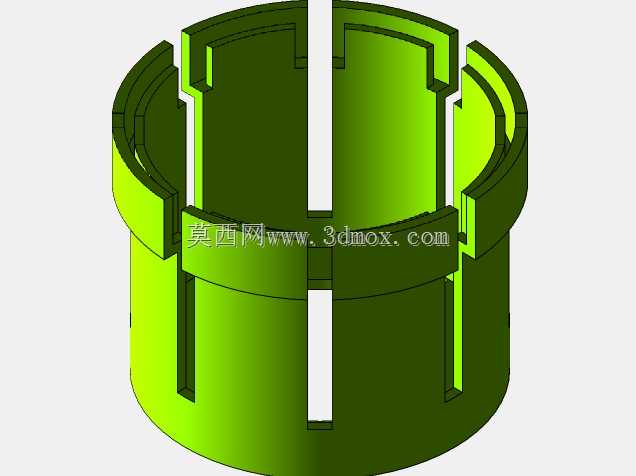

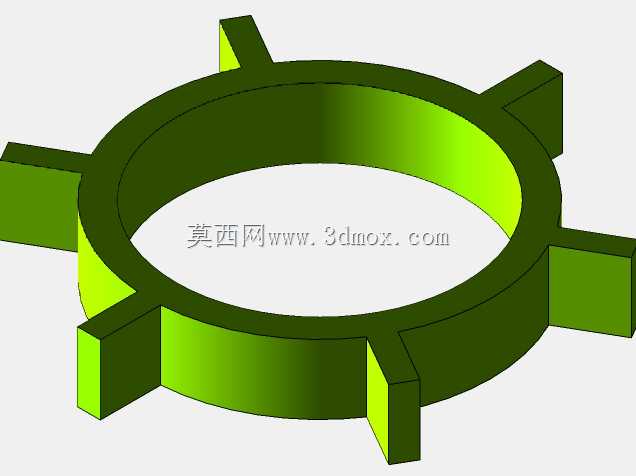

　　上部绿色压盖与侧置出水嘴为操作接触区，中部白色筒体为活塞腔主体，下部绿色锁紧结构用于和桶装水的桶口配合固定，安装时直接将汲水管插入桶内，旋紧下部锁紧环即可完成固定，无需额外工具，安装边界适配市面主流18.9L桶装水的标准桶口尺寸，汲水管长度可根据桶深调整，拆卸后可直接拆分清洗管路内部，避免长期使用滋生水垢或细菌。设计过程中重点控制了活塞腔的密封结构，采用软质密封胶圈配合光滑塑料内壁，既保证按压时的气密性，又避免按压阻力过大导致操作费力，整体重量控制在0.5kg左右，体积小巧，闲置时可直接放置在桶装水上方不额外占用台面空间，出水嘴采用倾斜向下的角度设计，出水时水流平稳不会飞溅，接水时无需刻意调整容器位置。结构上没有复杂的传动零件，

　　所有运动部件均为模块化设计，出现密封件磨损等故障时可直接更换对应胶圈，无需整体更换装置，相比同类产品在管路可拆卸性上做了优化，汲水管与泵头采用快拆结构连接，日常清洁时可直接拔出管路冲洗内壁，避免了传统手动泵管路封闭无法清洁的卫生隐患。
