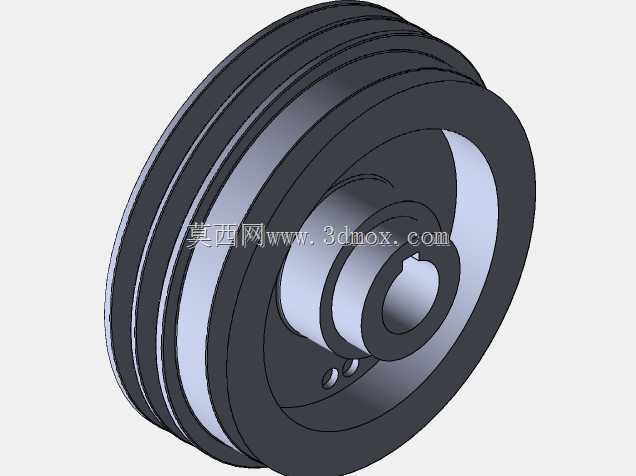

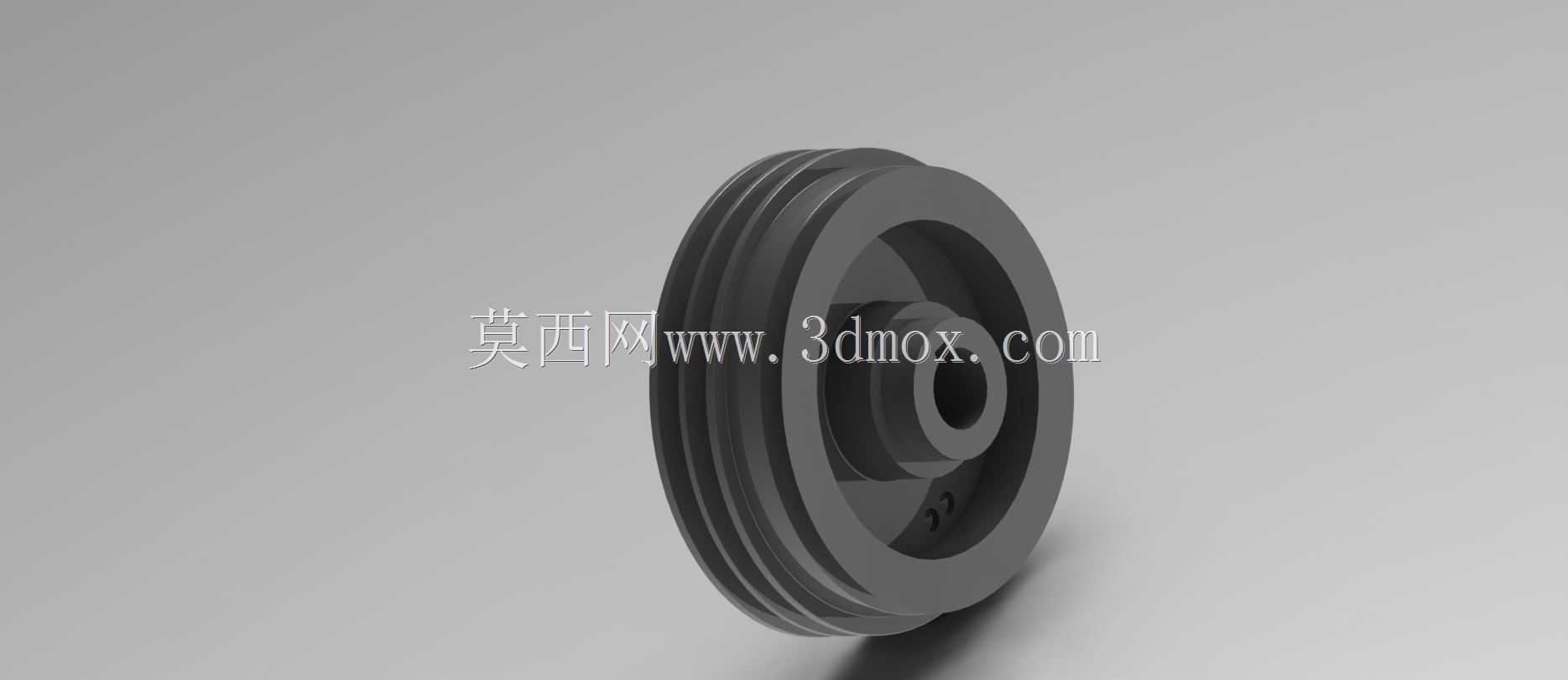

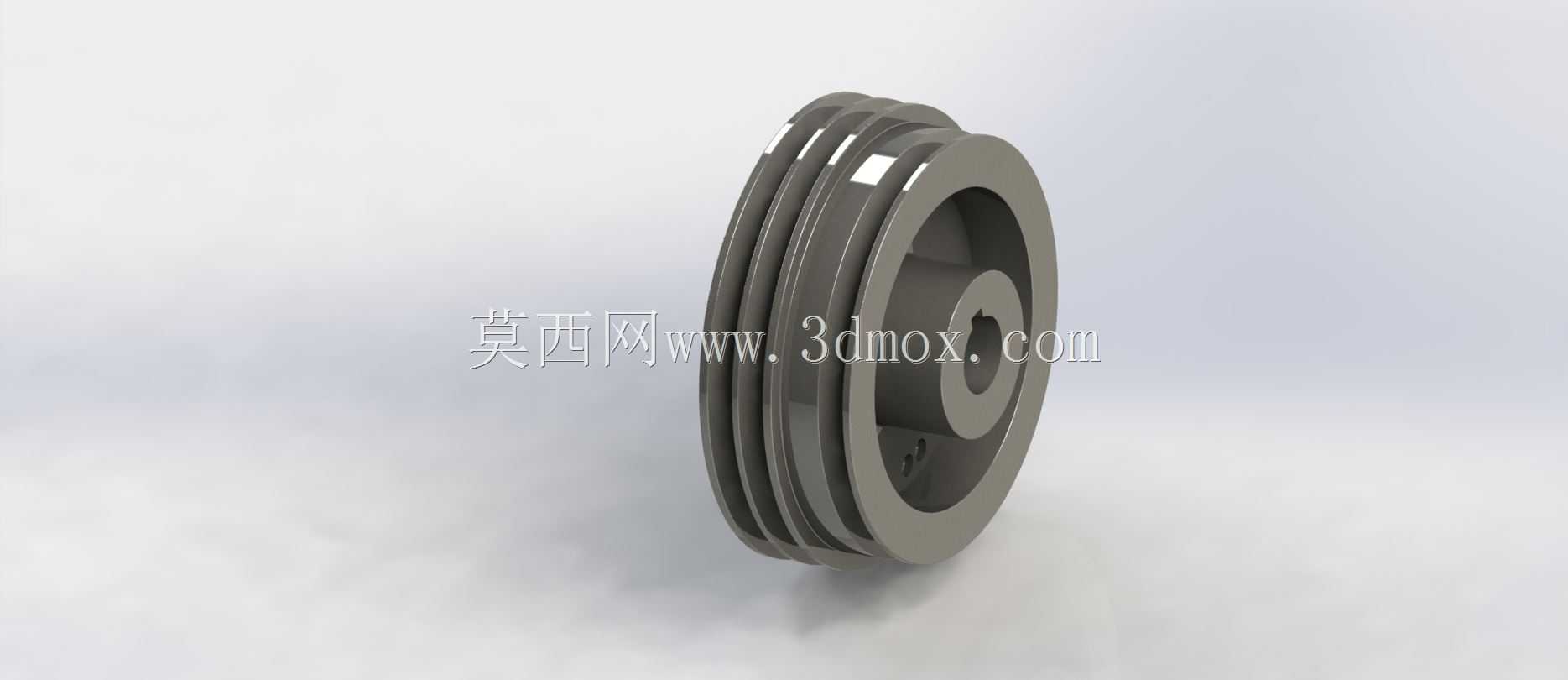

这类多槽V形皮带轮常见于电机与工作机之间的减速或增速传动链路,在中小型机床、风机、输送设备、农业机械以及普通工业传动站中承担扭矩传递功能。与平带轮相比,V形截面依靠楔形效应增大接触面正压力,相同张紧条件下可传递更大圆周力;十槽并列布置则能在不显著增大单根带负荷的前提下提升总传递功率,同时把载荷分散到多根带上,降低单根带失效带来的停机风险。轮体采用整体盘式结构,外缘开设连续梯形环槽,槽侧角度与普通V带楔角匹配,槽底留有合理间隙,避免带底压实后削弱楔紧作用。轮缘外侧保留凸边,可在装配、运行和轻微跑偏时限制皮带脱出;轮辐区域做了减重与刚度平衡,既控制转动惯量,又保证高速旋转下的圆度和抗振能力。轮毂中心孔用于与轴颈配合,孔内键槽传递转矩,
端面小孔可作为锁紧螺钉孔或定位工艺孔,方便在不同轴端固定方式下选用。建模时先确定带轮基准直径、槽数、槽间距和槽形角,再由内向外建立轮毂、轮辐和轮缘,槽底圆角、拔模斜度和端面倒角均按实际加工状态处理,避免锐边造成应力集中和皮带早期磨损。安装边界主要受中心孔直径、轮毂长度、轮缘外径和总宽度约束:中心孔与轴采用过渡或小间隙配合,键槽宽度和深度需对应标准平键;轮缘外径决定带传动包络范围,周边应留出皮带拆装和张紧调节空间;总宽度影响轴承跨距和轴端悬臂长度,选型时要与机架、防护罩及张紧机构一并校核。实际使用中,多槽带轮对各槽尺寸一致性要求较高,若槽距不均或槽形磨损不一,会导致各带受力不均、跳动和噪声增大。设计中还需考虑动平衡与带速范围,轮槽工作面粗糙度要兼顾摩擦与寿命,过粗会加速带侧磨损,过滑则容易损失传动能力。该构件结构成熟、互换性强,适合作为传动系统三维布局中的标准件参考,也可用于干涉检查、带长估算、张紧行程核算和整机装配演示。
