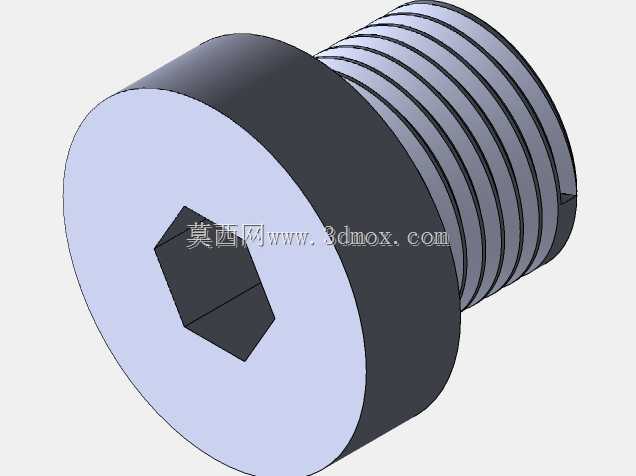

内六角外螺纹油堵密封锁紧结构

　　在液压润滑系统、变速箱腔体、发动机油路、液压阀组集成块的设计中，这类带内六角驱动的外螺纹油堵是应用频次极高的密封封堵元件，主要作用是封闭油路工艺孔、泄油孔、预留检测孔，阻断液压油、润滑油的非预期泄漏，维持油路系统的压力稳定与介质洁净度。从结构设计逻辑来看，该零件采用外螺纹配合端面密封的组合形式，螺纹段采用标准公制或英制密封管螺纹，依靠螺纹牙型的过盈配合实现初步密封，头部的平整端面可配合紫铜垫片、O型密封圈或组合密封垫圈，在安装拧紧后形成端面静密封，双重密封结构能在-40℃到120℃的常规工况油温区间内，承受最高16MPa的系统静压力，避免设备运行过程中出现渗油、漏油问题。驱动端采用内六角凹孔设计，相比外六角结构，

　　能在狭窄的安装空间内使用L型内六角扳手完成拧紧操作，不需要预留扳手大角度回转的空间，尤其适合集成阀块、紧凑式变速箱壳体这类安装空间局促的场景，同时内六角孔位于零件端面中心，拧紧时受力均匀，不会出现偏载导致的螺纹滑牙、密封面压偏问题。零件的外形尺寸完全匹配对应规格的螺纹安装边界，头部外径比螺纹大径大1.5-2mm，既保证密封端面有足够的压紧接触面积，又不会因为头部尺寸过大干涉周边其他管路、元件的安装；螺纹段长度根据常用安装孔的壁厚设计，常规规格的螺纹长度在8-12mm区间，能适配壁厚5-10mm的壳体安装需求，安装后螺纹末端不会突出到油路腔体内部，避免干扰油路内的介质流动，也不会因为突出部分产生应力集中影响壳体强度。在实际选型应用中，

　　这类油堵需要根据安装位置的工作压力、介质类型、工作温度匹配对应的密封件，用于矿物油液压系统时可搭配丁腈橡胶O型圈，用于高温润滑油工况时可搭配氟橡胶密封件或紫铜退火垫片，安装时需要控制拧紧扭矩，扭矩过大会导致螺纹滑牙、密封件过度压溃失效，扭矩不足则会导致密封面比压不够出现渗漏，三维建模过程中需要准确还原螺纹牙型参数、内六角对边尺寸、头部厚度、密封面平面度要求，同时要预留密封件的安装槽位尺寸，避免装配时出现干涉。
