双蜗杆精密传动构件三维结构设计

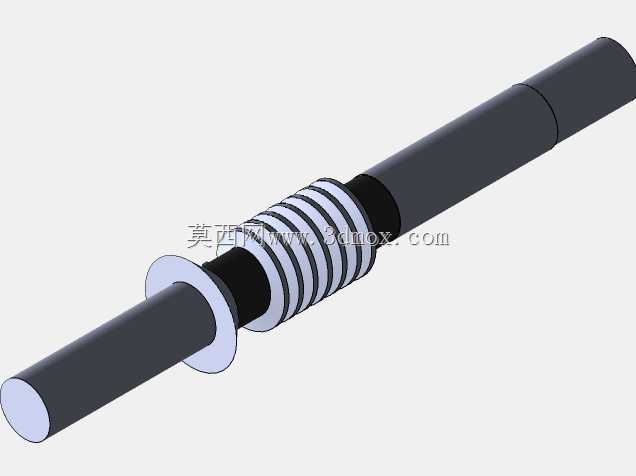

　　该双蜗杆构件的建模核心，是把两段独立蜗杆齿形集成在同一根长轴上，解决单蜗杆传动在重载、双向同步输出场景下的受力偏载问题。从实际装配边界来看，长轴两端为等直径光轴段，用于穿入箱体轴承孔，承担径向支撑与轴向定位，轴肩位置直接贴合轴承内圈端面，无需额外调整垫片即可限定轴系窜动量；中间两段蜗杆齿之间保留环形退刀与定位轴颈，可分别与两侧蜗轮啮合，实现单输入、双输出的同步传动，常见于多工位回转工作台、精密分度机构、仪器仪表调焦组件以及小载荷伺服执行机构中。

　　在功能特性上，双蜗杆布置能够将输入扭矩分流到两个啮合副，单齿面接触应力相比单蜗杆结构明显降低，同时两侧蜗轮可对称布置，抵消部分轴向分力，减小箱体侧壁轴承的轴向载荷。建模过程中齿部采用渐开线圆柱蜗杆齿廓，齿顶与齿根预留合理啮合间隙，两段蜗杆的旋向、导程、齿厚保持一致，保证两侧传动比同步，不会出现输出端转角差。轴身中部的凸缘结构用于安装轴向锁紧件，可在装配后锁定轴系位置，避免正反转切换时产生轴向窜动。

　　从设计思路层面，这类构件并非简单在光轴上复制两段齿形，需要优先确定安装跨距：两端支撑轴承的中心距决定轴的抗弯截面，长径比过大时会在啮合载荷下产生挠曲，导致齿面接触不均，因此蜗杆段直径要略大于两端支撑轴径，提升中部刚性。齿部两侧的退刀槽宽度需匹配加工刀具宽度，槽底圆角避免热处理应力集中；轴端预留倒角，便于压入轴承与装配导向。外形上整体为细长轴类结构，没有复杂外伸分支，所有回转面同轴度要求统一，安装时以两端轴颈为定位基准，一次装夹磨削齿面可有效保证齿圈径向跳动。

　　在设备选型匹配时，该构件适用于对回程间隙要求严格、输出端需要同步驱动两个蜗轮副的场合，相比两根独立蜗杆分别驱动，省去了同步带或齿轮联动环节，缩短了传动链，也减少了累积传动误差。三维建模时完整还原了轴段台阶、齿形轮廓、退刀槽与端面倒角，可直接用于干涉检查、轴系刚度校核与装配工艺模拟，工程师能够依据模型快速提取各段直径、长度与啮合位置尺寸，对接箱体孔系与轴承选型。
