双槽皮带轮传动支撑结构设计

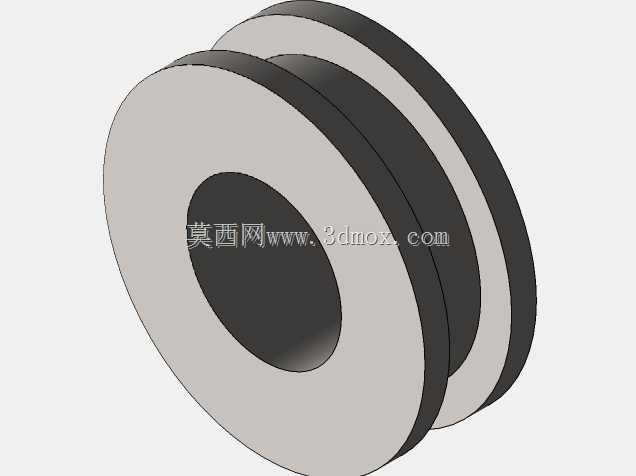

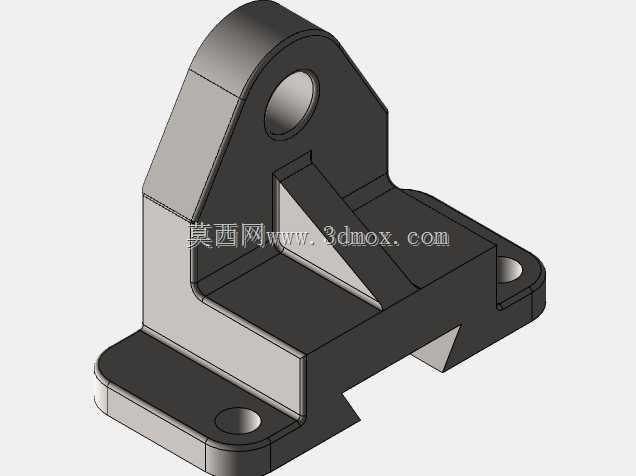

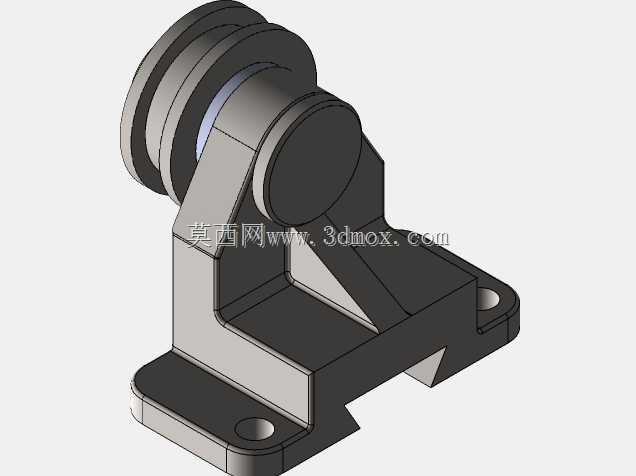

　　在常规带传动系统的布局设计中，这类双槽结构的带轮支撑件是动力传递路径上的核心承载部件，常见于轻工输送设备、小型机床进给机构、自动化生产线的动力分流单元中，承担着改变传动方向、分配动力输出、张紧皮带维持传动张力的多重作用。不同于单槽带轮仅能实现单路动力传递的结构，双槽轮体的设计可以在同一安装轴上实现两路独立的皮带传动，既可以同步驱动两个并行的输送辊道，也能通过不同槽位的皮带搭配实现速差匹配，减少设备内部的传动件排布数量，压缩动力单元的整体安装空间。从结构设计逻辑来看，轮体采用对称式双轮缘夹槽的结构，中间的内凹环槽为三角带或平皮带的配合工作面，槽壁的倾斜角度完全匹配标准V带的侧面夹角，保证皮带嵌入后能获得足够的接触摩擦力，

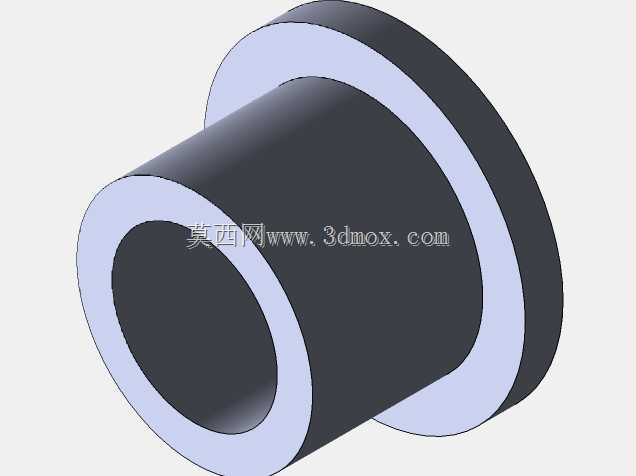

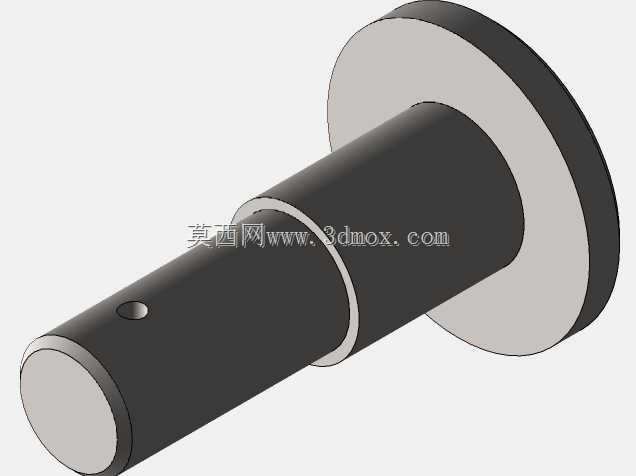

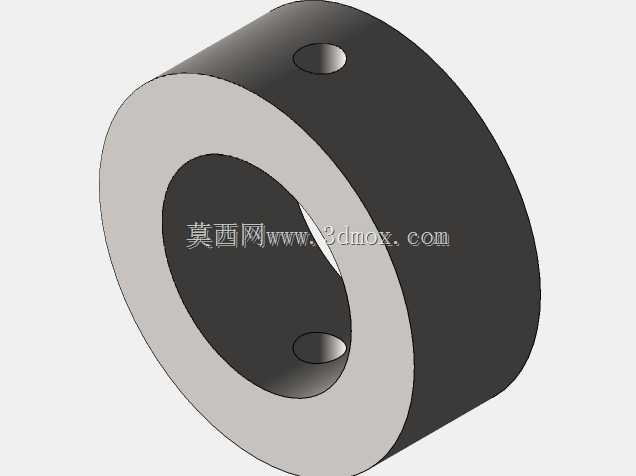

　　避免传动过程中出现打滑、跳齿的问题；两侧的轮缘凸起高度经过核算，既能够限制皮带在高速运转时出现轴向窜动脱落，又不会因为轮缘过高额外增加轮体的转动惯量，降低动力启动阶段的能耗损失。中心的通孔为安装轴配合位，孔径尺寸按照标准传动轴径公差带设计，可直接与配套的滚动轴承、支撑轴进行装配，安装时需要保证轮体的径向跳动公差控制在合理范围内，避免高速转动时出现皮带抖动、传动噪音过大的问题。轮体的整体厚度、槽间距尺寸经过安装边界校核，能够适配常用宽度的标准皮带，安装时两个槽位对应的皮带工作面处于同一回转平面，不会出现皮带偏磨的情况。在实际选型应用中，这类带轮结构常搭配张紧调节机构使用，通过调整支撑轴的中心距来控制皮带的预紧力，

　　既保证传动过程中不打滑，又避免预紧力过大导致轴承、皮带的过早磨损。轮体的外缘做了倒角处理，安装皮带时可以更顺畅地将皮带导入槽内，减少装配过程中的皮带损伤。从受力角度分析，轮体在运转过程中主要承受皮带的张紧拉力、转动过程中的离心力，结构设计时对轮辐与轮缘的连接位置做了圆弧过渡，避免应力集中导致的轮体开裂，能够满足长期连续运转的强度要求。在小型自动化设备的布局中，这类双槽带轮还可以作为惰轮使用，布置在传动路径的转角位置，在不改变传动比的前提下调整皮带的走向，避让设备内部的其他结构件，优化整体的传动路径布局，减少不必要的张紧轮配置，降低设备的整体制造成本。
