带双螺母防护结构的滚珠丝杠传动组件

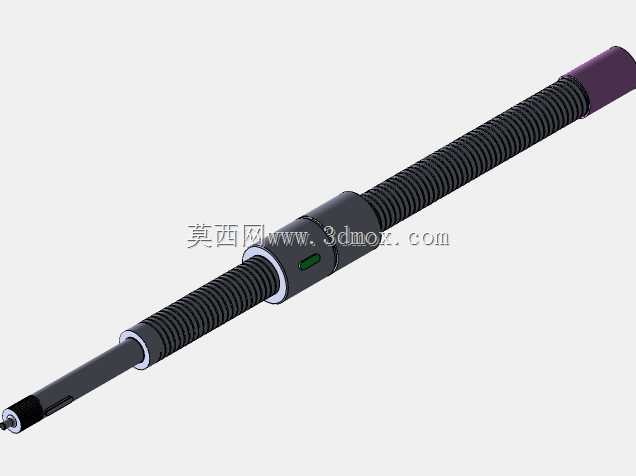

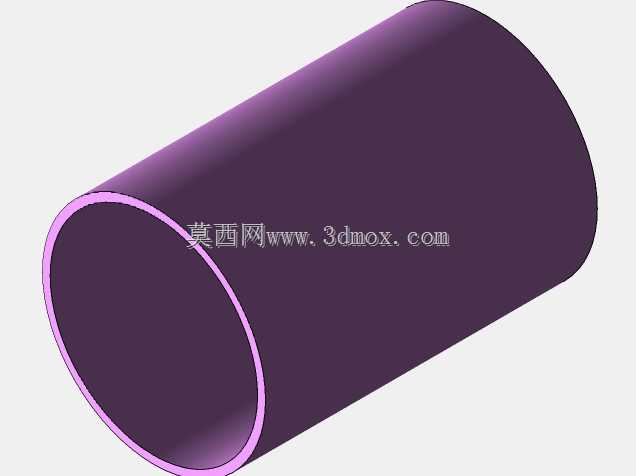

　　这款带端部保护螺母与配套传动螺母的滚珠丝杠组件，是精密直线传动场景里的核心执行部件，在数控加工设备、自动化检测工装、精密位移平台、半导体输送工位中都有广泛应用，核心作用是将伺服系统输出的旋转运动转化为高精度的直线位移，相比传统滑动丝杠，它的传动效率能提升至九成以上，预紧调整后可完全消除轴向回程间隙，满足微米级进给的定位需求。从设计思路来看，这款丝杠在常规滚珠循环螺母的基础上，额外在丝杠轴的两端配置了硬质保护螺母，一方面是在设备运输、装配过程中，避免外露的滚道面被磕碰、沾染金属碎屑，防止滚道出现凹坑、点蚀隐患，另一方面在设备超程运行时，端部保护螺母可作为硬限位缓冲结构，避免传动螺母直接脱出丝杠轴，降低设备撞机后的部件损坏概率。

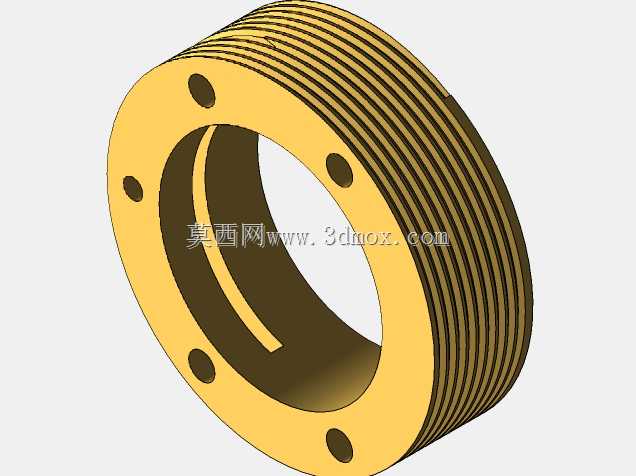

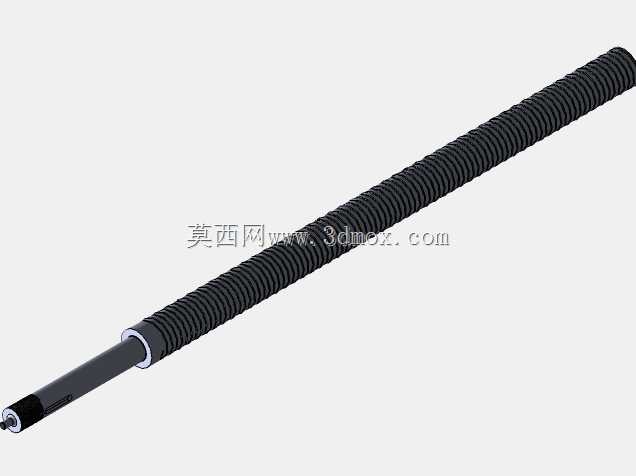

　　丝杠主体采用冷轧精密滚道加工工艺，滚道截面为适配钢珠的哥特式圆弧型，可保证钢珠在滚道内的接触应力均匀分布，额定动载荷能覆盖常规中小型自动化设备的进给推力需求，配套的传动螺母集成了反向器结构，可实现钢珠的内循环回流，无需额外配置外部回流管，整体螺母外径控制紧凑，能适配狭小安装空间的设备布局。安装边界方面，丝杠轴两端预留了标准的轴承安装轴颈，可直接配对角接触球轴承或深沟球轴承做径向与轴向支撑，轴端的扁位结构可直接通过联轴器与伺服电机、步进电机输出轴连接，无需额外加工转接结构；传动螺母的法兰面预留了均布的安装沉孔，可直接通过内六角螺丝与移动负载台连接，端部保护螺母的外径略大于传动螺母的钢珠回流区域外径，在丝杠穿入安装座的过程中，

　　能避免安装孔边缘刮蹭螺母的回流器结构。实际选型应用时，需要注意丝杠的有效行程要比设备需求的最大位移量多出两端各五到十毫米的安全余量，避免螺母运行到滚道末端时钢珠脱轨，同时安装时要保证丝杠轴与直线导轨的平行度控制在每米0.02毫米以内，防止运行过程中出现卡滞、磨损加剧的问题；日常维护中，可通过螺母上预留的注油孔定期加注锂基润滑脂，降低钢珠与滚道的摩擦损耗，延长部件的整体使用寿命。
