弧形单轨轨道支撑桁架结构设计

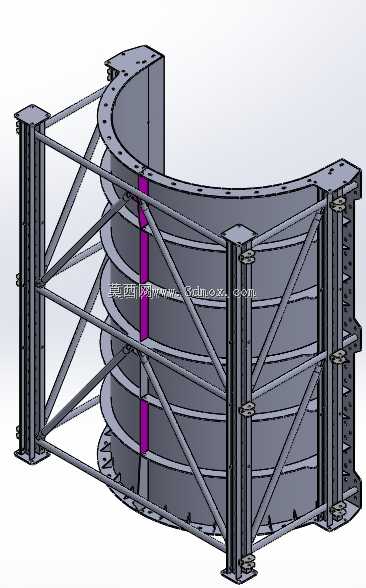

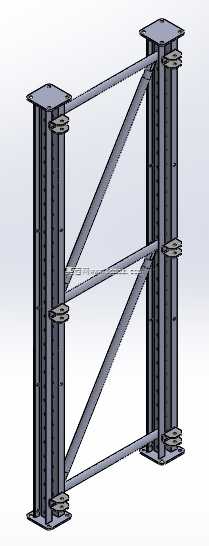

　　该结构为弧形段单轨交通的支撑承载构件，主要应用于跨座式单轨交通线路的弯道过渡区段，承担轨道梁的竖向荷载、横向导向力以及列车通行时产生的动载荷，是保障单轨车辆平稳过弯的核心支撑部件。从结构设计逻辑来看，整体采用分段式弧形轨道梁搭配双侧立柱支撑的布局，弧形轨道段通过多道横向加劲肋提升自身抗扭刚度，避免车辆过弯时轨道段产生过大形变影响行车安全；两侧立柱采用等截面H型钢构型，立柱与基础连接端设置带安装孔的法兰底板，可通过地脚螺栓与土建基础实现刚性固定，安装时需保证两侧立柱的同轴度偏差控制在安装允许范围内，避免轨道安装后出现错位应力。立柱与弧形轨道梁之间采用三角桁架式斜撑连接，斜撑杆件沿轨道高度方向分层布置，

　　每一层斜撑均形成稳定的三角受力单元，可将轨道承受的横向、纵向载荷均匀传递至两侧立柱，相比纯板式支撑结构，桁架式斜撑在保证整体结构刚度的前提下大幅降低了构件自重，同时减少了风阻对高架段支撑结构的影响。设计过程中重点考虑了弧形段的曲率匹配问题，轨道内侧设置的分段挡边结构可与单轨车辆的导向轮形成配合，保证车辆沿预设曲率路径行驶，轨道段两端均设置带连接孔的法兰端面，可与直线段轨道梁通过螺栓实现拼接，拼接面需保证平面度要求，避免轨道接缝处出现台阶引发车辆通行振动。从安装边界来看，两侧立柱的中心距需匹配对应型号单轨车辆的轮距参数，轨道工作面的高度可根据线路设计标高通过调整立柱长度适配，斜撑与立柱、轨道梁的连接节点均采用螺栓紧固方式，

　　现场安装时无需大量焊接作业，可提升高架段施工的装配效率。结构整体的受力路径清晰，竖向载荷通过轨道梁传递至斜撑再分解到两侧立柱最终传导至基础，横向过弯离心力则通过斜撑的横向杆件传递抵消，各杆件的截面选型均经过载荷校核，可满足长期动载工况下的结构强度要求，同时分层布置的桁架结构也为后期线路运维的检修通道预留了安装空间，无需额外搭建附属支撑结构。
