V型六缸内燃机曲轴精密结构设计

　　曲轴作为内燃机动力输出的核心承载构件，其结构合理性直接决定整机运转平顺性与服役寿命，这款适配V型六缸机型的曲轴，在设计阶段就围绕V型气缸夹角的布置特性完成了曲柄销相位排布，让相邻做功气缸的冲击力能够沿轴向均匀分散，避免局部应力集中引发的轴颈疲劳失效。从实际装机场景来看，这类曲轴多用于大排量乘用车辆、中小型工程动力机组以及固定式燃气发电设备，运转过程中需要持续承受活塞连杆传递的交变爆发压力，同时将活塞的往复直线运动转化为自身的旋转扭矩，最终通过飞轮端将动力传递给后续传动系统。

　　在结构设计层面，这款曲轴采用全支撑式主轴颈布局，每两个相邻曲柄销之间都设置独立主轴颈承载，大幅降低弯曲工况下的轴系挠度，即便高转速运转也能维持更小的径向跳动量。曲柄臂与轴颈的过渡位置全部采用圆角滚压强化的工艺思路，三维建模阶段就对过渡圆角的曲率做了连续顺滑处理，从根源上削减应力集中系数，这也是曲轴承受交变载荷时最核心的抗疲劳设计细节。轴颈内部预留有贯通式润滑油道，建模时完整还原了油道的倾斜走向与交汇位置，装机后压力机油可从主油道直达各主轴颈、曲柄销工作面，为连杆瓦与主轴瓦提供持续润滑，同时带走摩擦产生的热量。

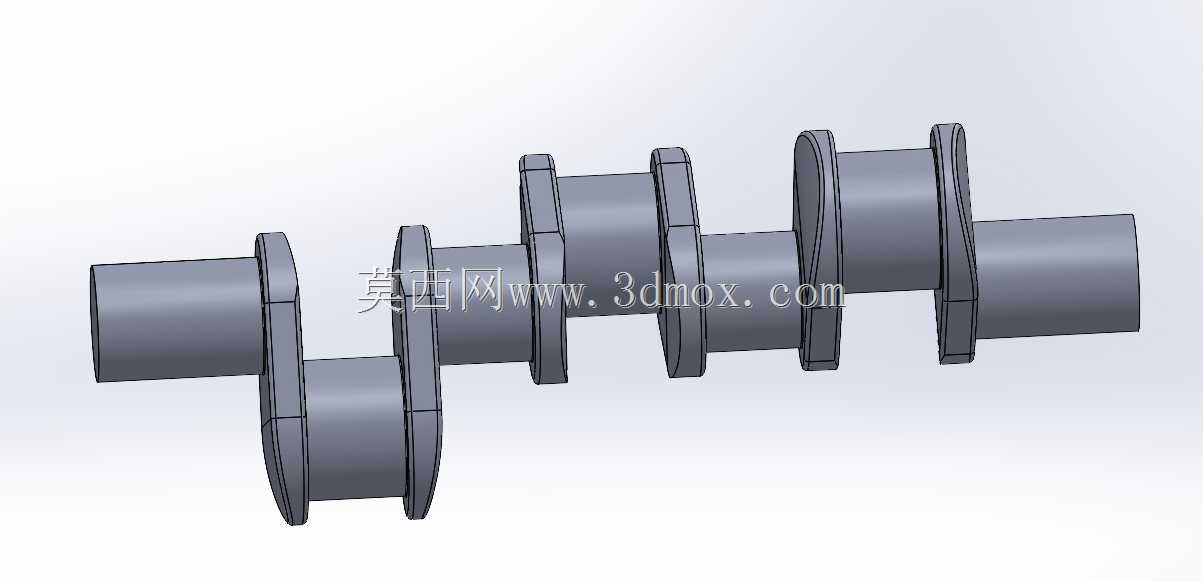

　　从安装边界来看，建模过程中严格还原了各轴颈的同轴度公差基准，主轴颈的公共轴线作为整个曲轴的装配基准，两端轴头分别适配油封、正时齿轮与飞轮安装结构，轴向定位端面的尺寸也完全匹配缸体主轴承座的安装空间。曲柄销按照V型缸的点火顺序错开特定相位，保证两列气缸的连杆可以对应安装在同一曲柄销上，既缩短了曲轴整体轴向长度，也让整机结构更加紧凑。设计时还对曲轴的动平衡特性做了充分考量，曲柄臂的配重块外形经过优化，能够抵消曲柄销与连杆回转产生的不平衡离心力，降低整机运转时的振动噪声。这类三维模型完整还原了曲轴的所有结构细节，包括油道开孔、圆角过渡、端面安装孔位等特征，能够直接用于后续的有限元应力分析、运动学仿真，也可为加工工艺编制、装配工装设计提供精准的数模依据，帮助结构工程师在设计阶段就验证轴系与缸体、连杆、活塞等周边部件的干涉情况，减少物理样机的试错成本。
