对开式滑动轴承座结构设计方案

　　该对开式滑动轴承支撑结构，核心作用是为旋转轴提供径向承载与滑动摩擦副，适配中低速、重载工况下的轴系定位，常见于输送设备辊筒支撑、小型减速机输入输出端、轻工机械传动工位，相比滚动轴承，其抗冲击载荷能力更强，运行噪音更低，在粉尘、潮湿等恶劣工况下的耐受表现更稳定。

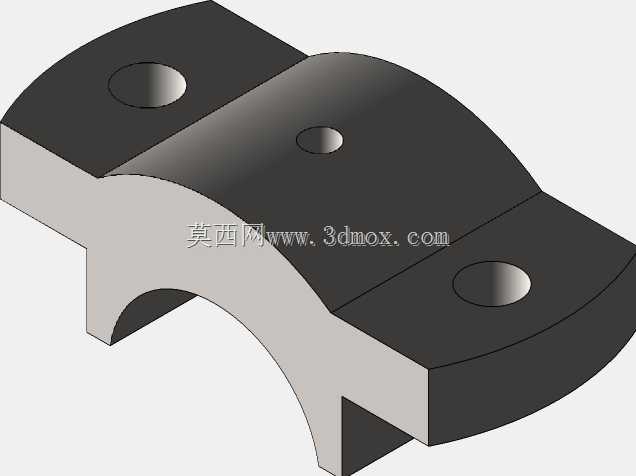

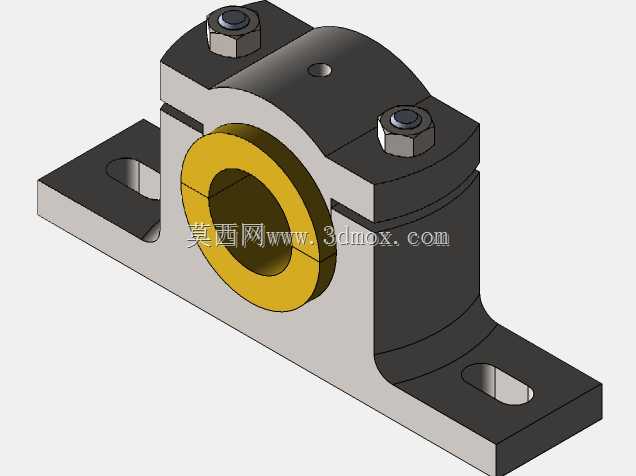

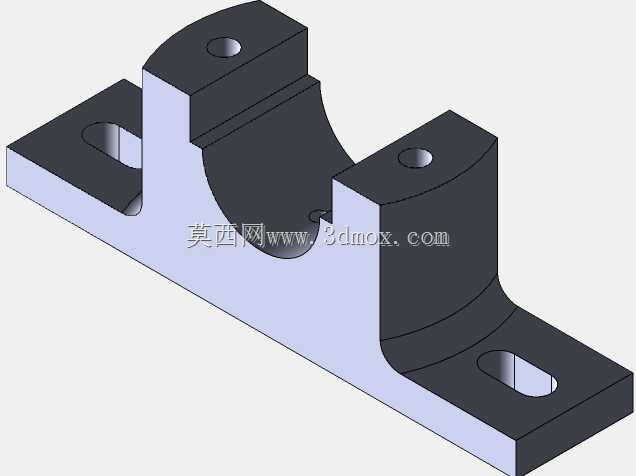

　　结构采用上下剖分的座体设计，上下座通过两颗内六角螺栓完成锁紧，这种剖分结构最大的优势是轴系装配时无需从轴端整体穿装，可在轴系就位后直接扣合上座完成固定，大幅降低长轴、多支撑位轴系的装配难度，后期维护更换轴瓦时也无需拆解整条传动链，仅需松开螺栓掀开上座即可操作。座体底部为一体式安装底板，开设两个长圆形安装孔，允许安装时沿孔长方向微调支撑位置，抵消机架加工的孔位误差，降低安装对位的精度要求；底板与上座之间设置定位止口，保证上下座合模后同轴度符合设计要求，避免装配错位导致轴瓦偏磨。

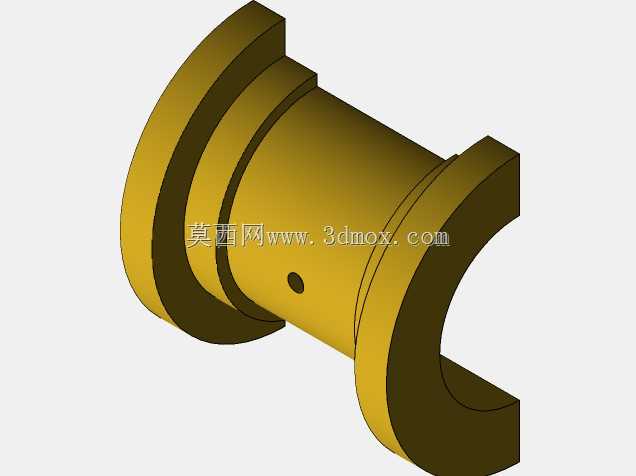

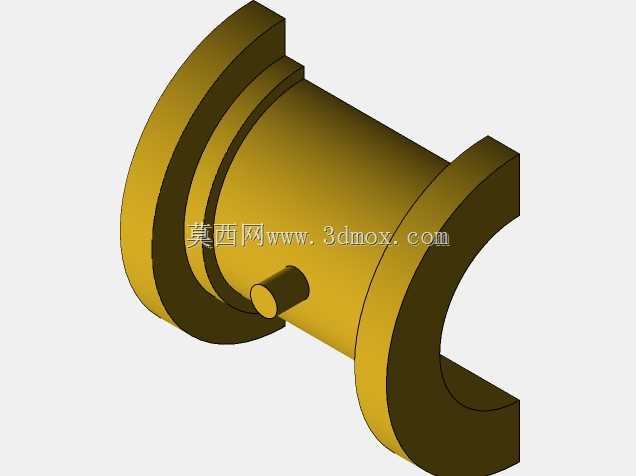

　　中间黄色部件为轴瓦，采用减摩材质加工，内孔为轴的配合工作面，轴瓦与座体之间采用过盈配合防止运转时跟转，座体顶部开设注油孔，可直通轴瓦内的油槽，润滑油进入后可在滑动面形成稳定油膜，将干摩擦转化为液体摩擦，降低摩擦系数与工作面磨损速度。设计时需重点控制轴瓦内孔与安装底面的平行度，若平行度超差，轴运转时会出现局部接触应力过大，短时间内就会出现轴瓦拉伤、抱轴故障；同时要校核螺栓的预紧力，预紧力不足会导致上下座合缝面出现间隙，轴运转时产生振动，预紧力过大则会造成座体变形，夹死轴瓦导致转动卡滞。

　　选型时需确认轴瓦内孔直径与适配轴径匹配，同时核算底板安装孔的中心距、座体总高度、总宽度等安装边界，确保支撑结构可完整嵌入设备机架的预留安装空间，不会与周边传动件、防护结构产生干涉；轴瓦的有效支撑长度需根据轴的径向载荷计算，长径比过大容易出现散热不良、润滑油无法均匀分布，长径比过小则会导致比压超标，加剧磨损速度。
