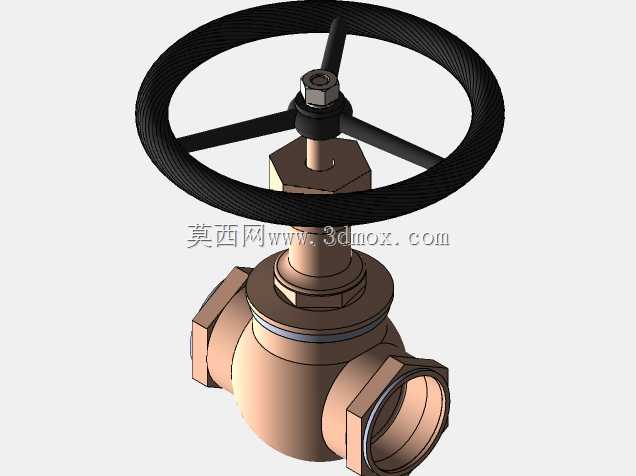

内螺纹连接手动截止式蒸汽阀结构设计

这款手动操作的蒸汽截止类阀件，主要面向饱和蒸汽、低压过热蒸汽以及高温热水的管路输送场景，在食品加工蒸煮线、纺织印染烘干设备、化工小型反应釜供汽支路、建筑采暖换热机组二次侧管路中都有广泛应用，核心作用是对管路内的蒸汽、热水介质做通断控制，同时可通过手轮开度微调实现支路流量与入口压力的匹配调节，避免下游设备因蒸汽压力过高出现超压损坏、换热效率失衡的问题。

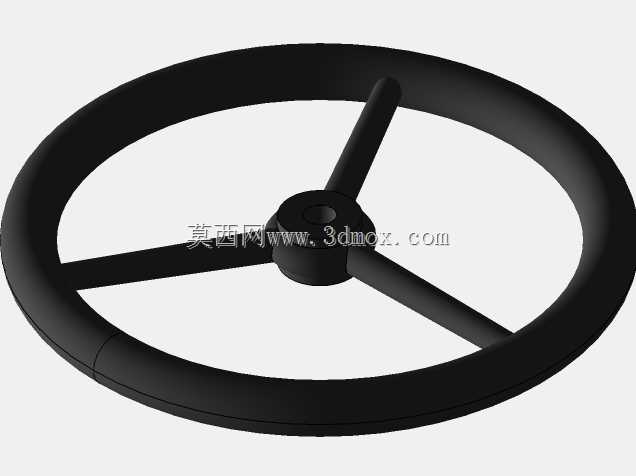

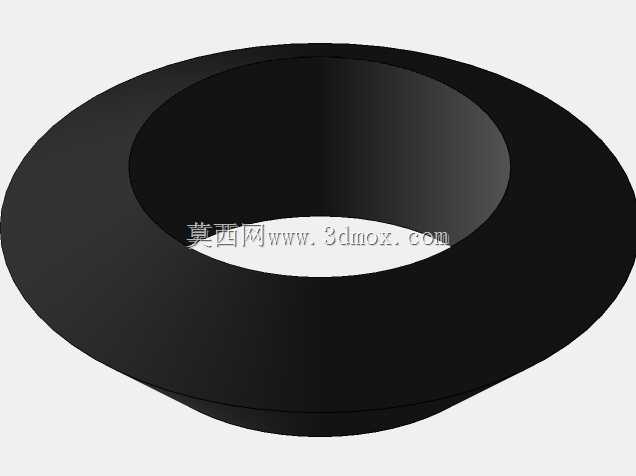

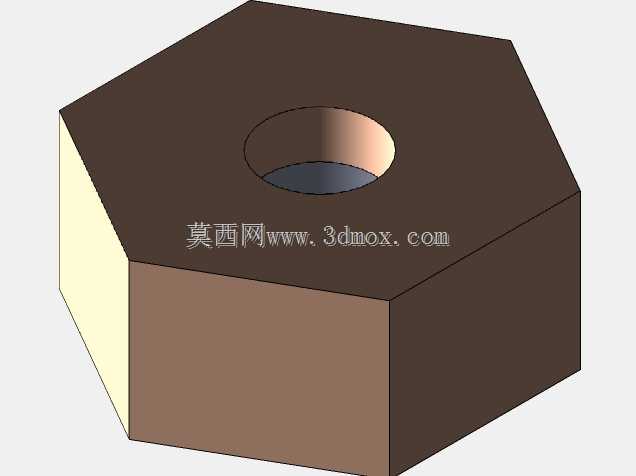

从结构设计逻辑来看，这款阀采用下进上出的介质流道设计，阀瓣与阀座采用锥面密封配合，相比平面密封结构，在小开度调节时的流量线性度更好，也能降低高速蒸汽流对密封面的冲蚀磨损；阀杆采用梯形螺纹传动，配合顶部的锁紧螺母，既可以保证手轮操作的力矩传递效率，也能限制阀杆的最大行程，避免全开状态下阀瓣脱出阀座导向结构。手轮采用三辐条铸铁结构，外圈做滚花处理，即使操作人员佩戴隔热手套操作，也能获得足够的摩擦力，不会出现打滑问题，手轮直径经过力矩匹配计算，在公称压力1.6MPa的工况下，单人无需加力杆即可实现阀门的完全启闭。

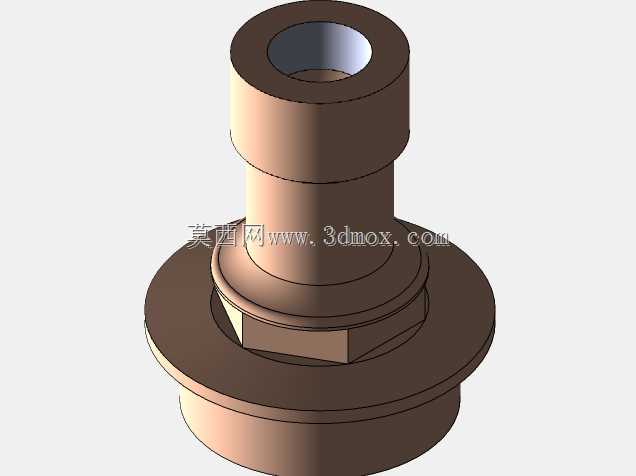

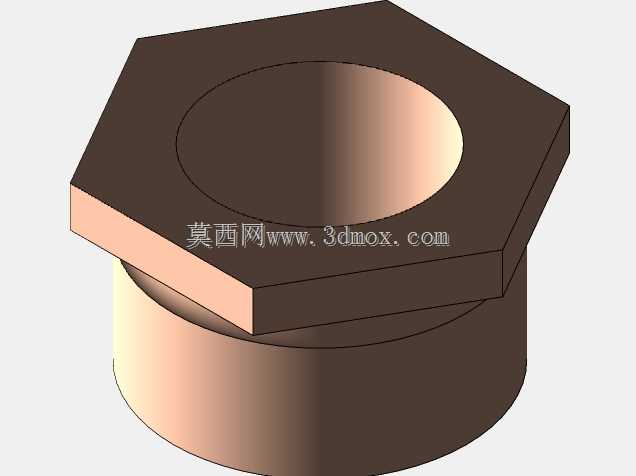

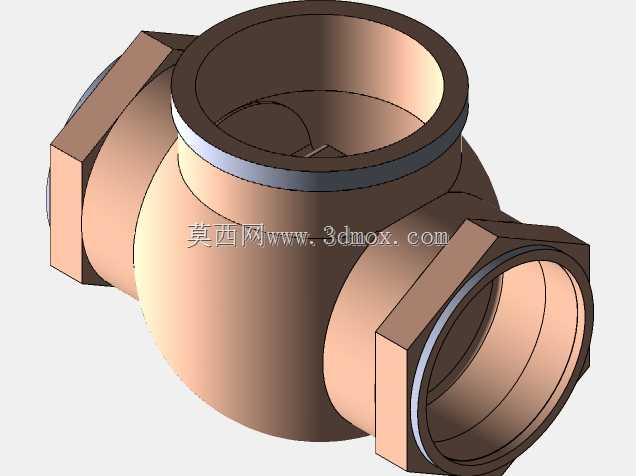

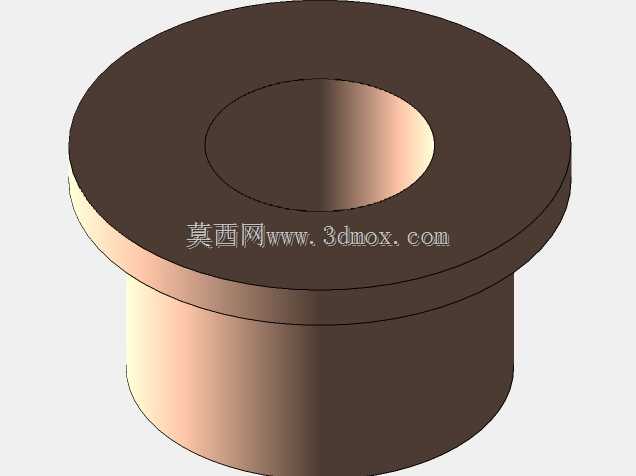

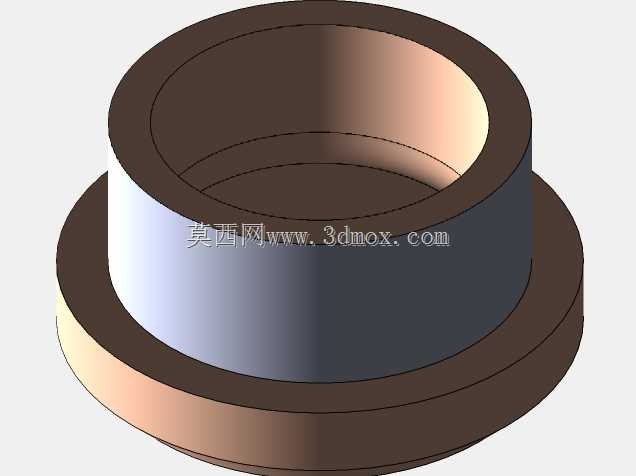

阀体采用锡青铜材质铸造，流道做圆弧过渡处理，尽可能降低介质流经阀体时的局部阻力损失，减少蒸汽在阀内的冷凝水积存；两端连接采用内螺纹结构，适配常规低压流体输送用焊接钢管的外螺纹规格，安装时无需额外焊接法兰，直接在管路上套丝后即可拧紧固定，安装边界紧凑，适合空间狭小的设备内部管路排布。阀杆与阀盖之间采用填料密封结构，预留了填料压盖的调节余量，长期使用出现微量泄漏时，无需拆解阀门即可通过压紧填料实现密封补偿，降低现场维护的工作量。

在建模细节处理上，这款模型还原了阀体铸造的拔模斜度、螺纹收尾的退刀结构、手轮表面的滚花纹理、阀瓣与阀杆的连接间隙，同时对装配配合面做了干涉检查，所有运动部件的行程范围都符合实际产品的运动逻辑，既可以作为管路系统三维布管时的占位模型使用，也能作为阀门类产品结构设计的参考原型，帮助设计人员快速理解手动截止阀的传动逻辑与密封结构布置方式。
