工业设备手动定位锁紧控制手柄结构

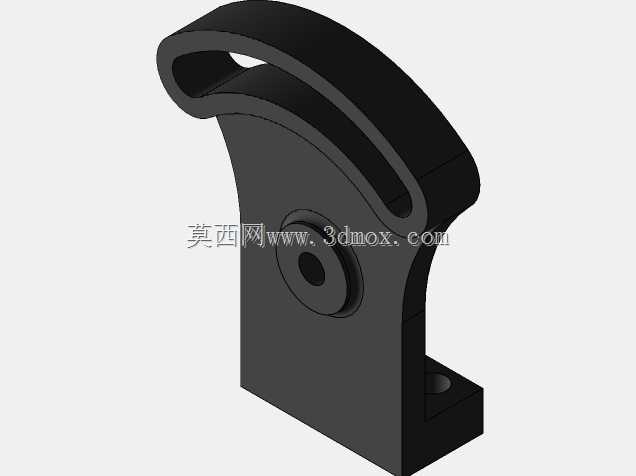

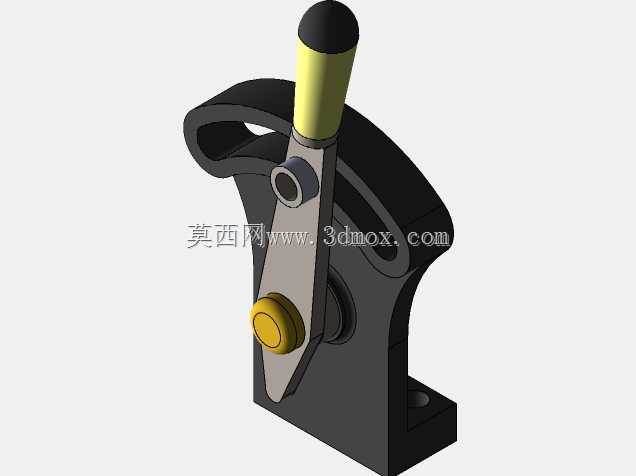

　　这类手动控制手柄常见于工装夹具、小型专机、输送线挡停机构、检测工位定位台等需要人工快速锁定工位的场景，核心作用是通过扳动握把带动内部连杆或转轴完成卡位，再依靠弧形支架上的定位槽保持锁定状态，避免工件或活动部件在加工、装配、检测过程中出现位移。从结构组成来看，整套构件包含立式安装支座、弧形限位支架、扳动臂、防滑握把、铰接销轴与端部锁紧旋钮几部分。立式支座底部预留安装孔，可直接固定在设备台面、型材机架或工装基板上，安装边界以支座底面为基准，两侧留出扳动臂全行程摆动空间即可，不需要额外预留较大的操作冗余，整体占用台面面积较小，适合布局紧凑的工位使用。弧形限位支架上开设多档定位槽，扳动臂可沿弧形轨迹在不同档位间切换，

　　每到一个档位即可卡入对应槽位，实现多位置定位，相比单档位锁紧手柄，它能适配不同厚度工件或不同行程的定位需求，在多品种小批量的工装场景中适用性更强。握把顶端采用黑色防滑端头，杆身做圆柱握持设计，操作人员扳动时受力均匀，长时间操作也不易出现手部滑脱的问题；端部黄色旋钮用于锁紧铰接点，当扳动臂到达目标档位后，旋紧旋钮即可消除铰接处的配合间隙，进一步提升锁定后的刚性，避免设备运行振动导致手柄松脱。设计这类手柄时，首先要确认扳动行程与设备所需定位行程的匹配度，弧形支架的弧度直接决定扳动角度与档位间距，建模时需先根据工位实际需要的几个锁定位置反推弧形槽的轨迹，再校核扳动臂在两个极限档位下是否会与支座、周边设备构件发生干涉。

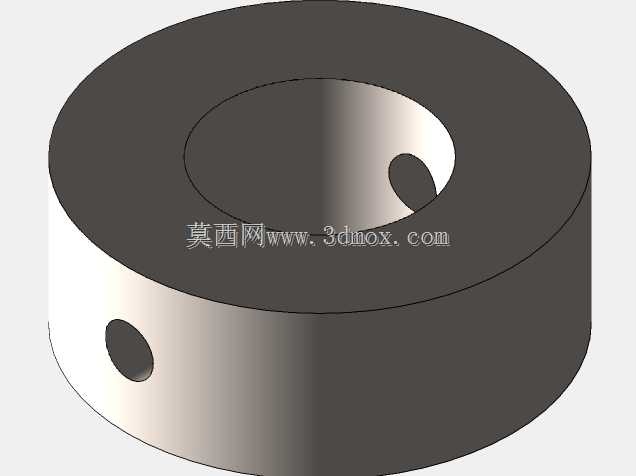

　　铰接销轴的配合公差需要合理控制，间隙过大会导致定位后存在旷量，影响工件定位精度；间隙过小则会使扳动操作卡顿，增加操作人员的劳动强度。握把的长度设计也需要结合操作力计算，利用杠杆原理在合理范围内加长握把，可降低扳动时所需的操作力，但也要避免握把过长导致整体结构占用空间过大，或受外力碰撞后出现误扳动的情况。支座的安装孔间距需适配常见的铝型材、钢板台面安装标准，孔位周边做加厚处理，避免长期扳动受力后出现安装孔开裂、支座变形的问题。整个构件的受力路径从握把输入，经扳动臂传递到铰接转轴，再通过限位支架将锁紧力传导到立式支座，最终分散到安装基础上，建模时可针对弧形槽根部、扳动臂与销轴连接的位置做应力集中校核，适当增加圆角过渡，

　　减少长期循环受力下出现疲劳断裂的风险。在实际选型应用中，可根据工位的负载大小调整各构件的板厚与销轴直径，负载较大的场景可将支座与扳动臂的材质更换为型钢并做表面淬火处理，轻载场景则可采用铝合金材质降低整体重量，让操作更轻便。
