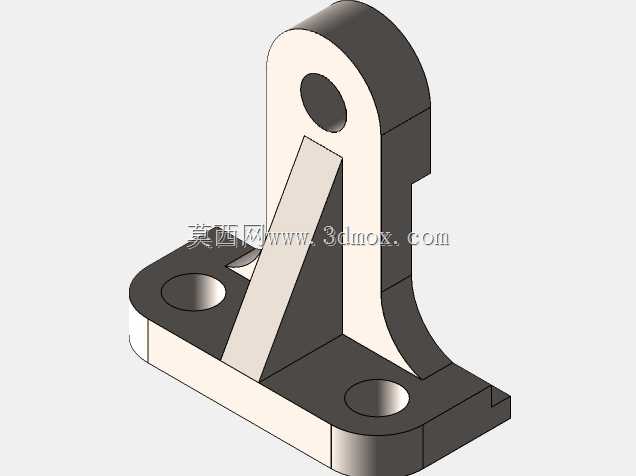

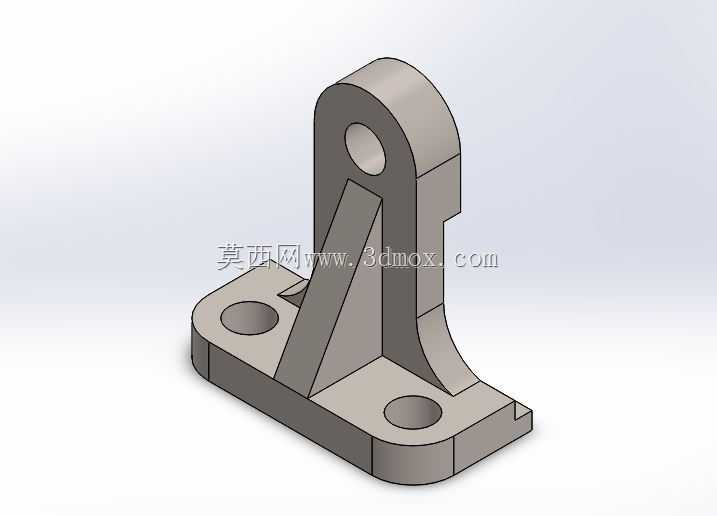

传感器安装用L型带筋支撑固定支架

　　这类带加强筋的L型支撑支架，主要应用在工业传感检测场景中，承担传感器本体的安装定位、承载受力作用，常见于自动化生产线的检测工位、实验测试台架的传感固定点位、小型机电设备的传感组件安装位，用来解决传感器悬空安装易晃动、定位精度不足的问题。从结构设计来看，底部采用带两个安装沉孔的矩形安装底板，沉孔设计可以让内六角安装螺栓的头部完全埋入板件平面内，避免螺栓头突出干涉其他相邻部件，底板的边缘做了小尺寸切角处理，既可以减少安装时与相邻安装面的边角磕碰，也能在狭小安装空间内降低对位难度。竖直支撑臂的顶部设置单耳铰接孔，这个孔位既可以穿装螺栓实现传感器的铰接式固定，适配需要小角度调整检测方向的传感安装需求，也可以穿装定位销实现传感器的刚性固定，

　　保证检测点位的位置一致性。连接底板与竖直臂的三角加强筋是整个结构的受力核心，筋板的厚度与竖直臂壁厚保持一致，从底板靠近内侧的位置一直延伸到竖直臂中上部，能够有效抵消竖直臂受载时产生的弯曲力矩，避免长期受载后竖直臂出现倾斜变形，保证传感器检测位置的长期稳定性。设计过程中需要重点控制几个安装边界尺寸：底板两个安装孔的中心距要匹配常用的工业铝型材槽距或者设备安装板的预留孔位，避免出现安装孔位不对中无法装配的问题；顶部铰接孔的中心到底板安装面的垂直高度，要匹配传感器的检测距离要求，保证传感器检测面到被测物件的距离处于有效检测量程范围内；竖直臂的侧面到底板侧边的距离要控制在合理范围，避免安装后传感器的接线空间被相邻结构挤压。

　　整个零件的壁厚保持均匀，相邻面之间采用圆角过渡，既可以减少加工时的应力集中，也能在采用铸造或者3D打印工艺制作时减少壁厚不均导致的变形问题。这类支架不需要做额外的表面处理，常规的发黑或者镀锌处理即可满足一般工业场景的防锈需求，在有腐蚀环境的使用场景下，可以更换为不锈钢材质加工，适配不同的工况使用要求。
