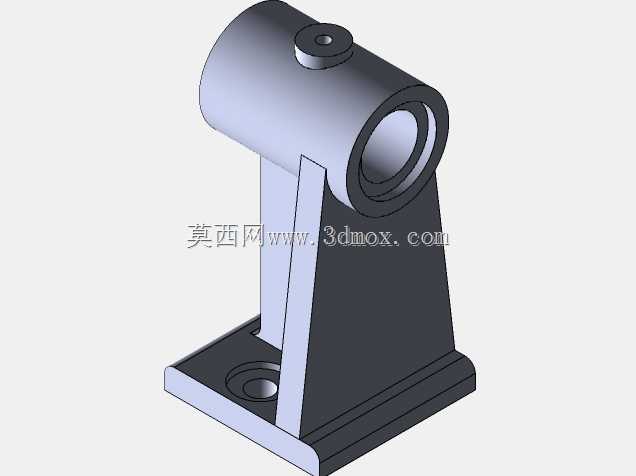

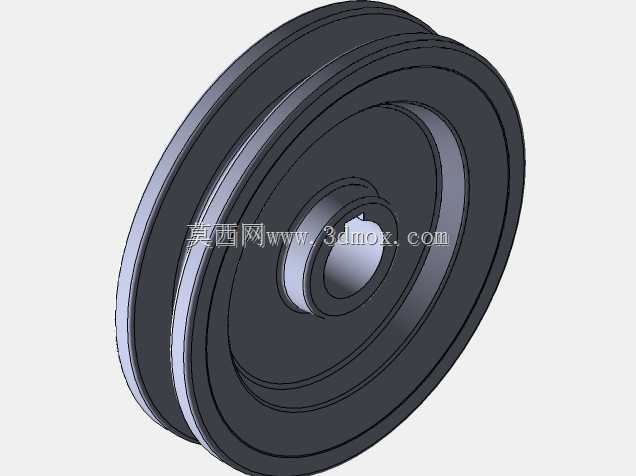

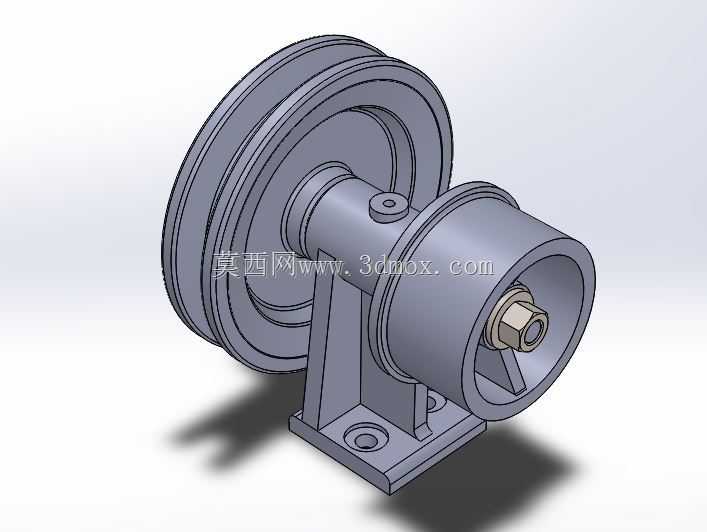

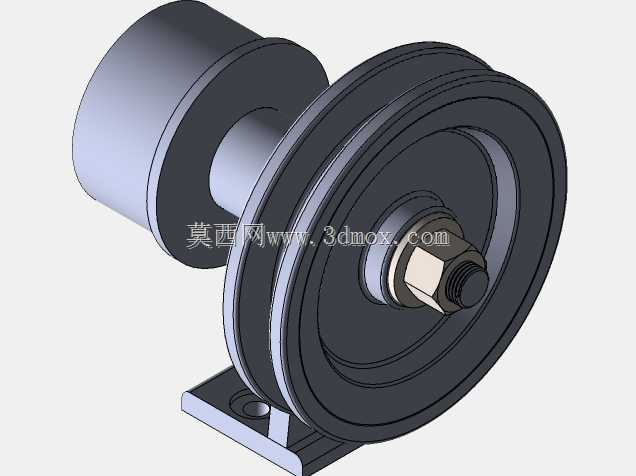

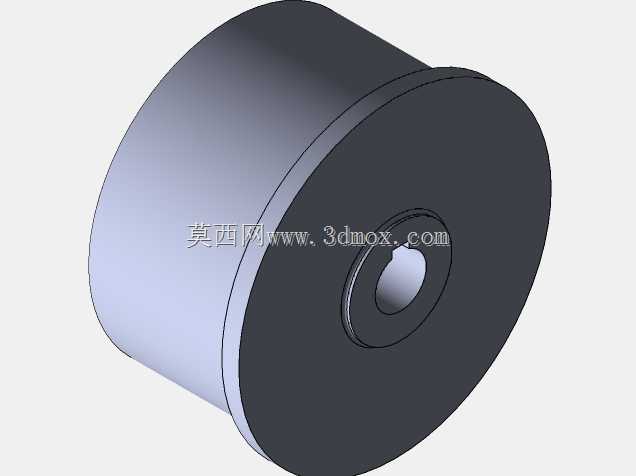

这套滑轮支撑组件的设计初衷,是为车间内的轻载物料平移、线缆牵引以及小型工装的导向传动提供稳定的转动支撑,在自动化生产线的边角工位、仓储分拣的改向节点,或是试验台架的张紧调节场景中都能适配。不同于常见的悬臂式滑轮结构,该组件采用了一体式铸造型立式支座,底座预留两个对称的沉头安装孔,可直接通过螺栓固定在型材机架或钢制平台上,安装面经过铣平处理,能有效避免长期运行出现的支座偏斜问题。从整体结构来看,轮体部分采用了带双凸缘的槽型设计,可防止牵引绳或传动带在运行过程中脱出轮槽,轮槽的圆弧半径经过匹配计算,能够适配对应直径的钢丝绳、尼龙绳或者平皮带,轮体与中心轴之间配置了转动衬套,转动过程顺滑无卡滞,长期使用的磨损量也能控制在合理范围内。

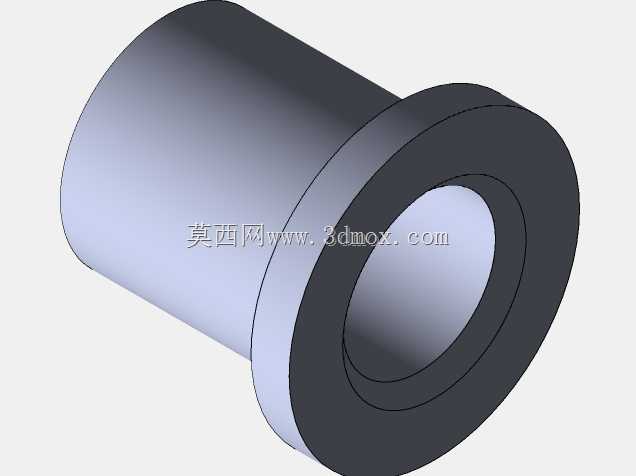

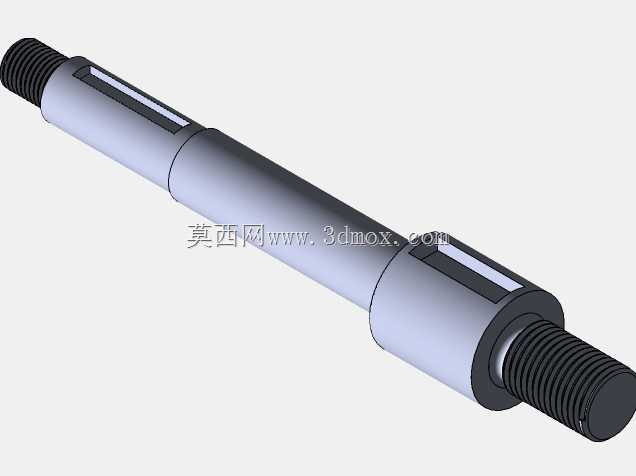

支撑轴的一端通过轴肩与支座定位,另一端配置了锁紧螺母与止动垫圈,既可以约束轴的轴向窜动,也能在后期维护时快速拆解,对内部衬套进行更换。支座的立板与底板之间设置了三角加强筋,在不额外增加整体重量的前提下,大幅提升了支撑部位的抗弯曲能力,即使承受侧向的牵引载荷,也不会出现立板变形的问题。从安装边界来看,底座的长宽尺寸适配常规的设备安装间距,整体高度处于同类型支撑组件的中等区间,不会占用过多的垂直安装空间,轮体的外圆直径也经过优化,在保证足够包角满足传动摩擦力要求的同时,避免了尺寸过大带来的空间干涉。设计过程中优先考虑了工况的适配性,所有棱角位置都做了倒角处理,既消除了加工应力集中的隐患,也能避免安装维护时出现划伤。该组件既可以单独作为导向轮使用,也可以成对布置作为张紧轮的支撑结构,在不同的轻载传动场景中都能发挥稳定的支撑作用,整体结构没有冗余的复杂零件,加工与装配的难度都相对较低,也方便后期的日常巡检与易损件更换。
