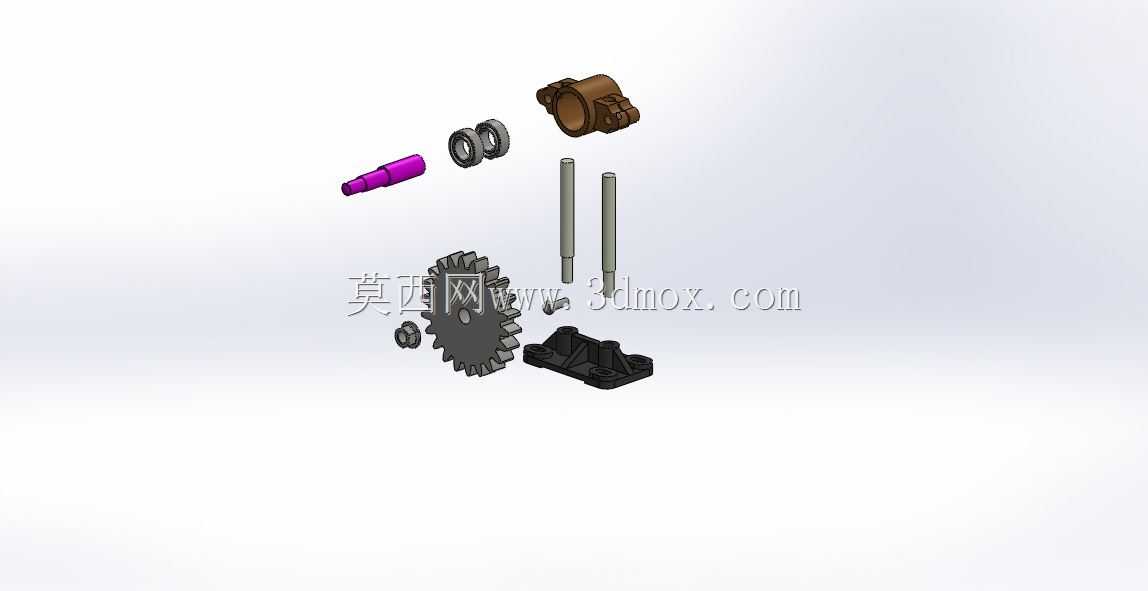

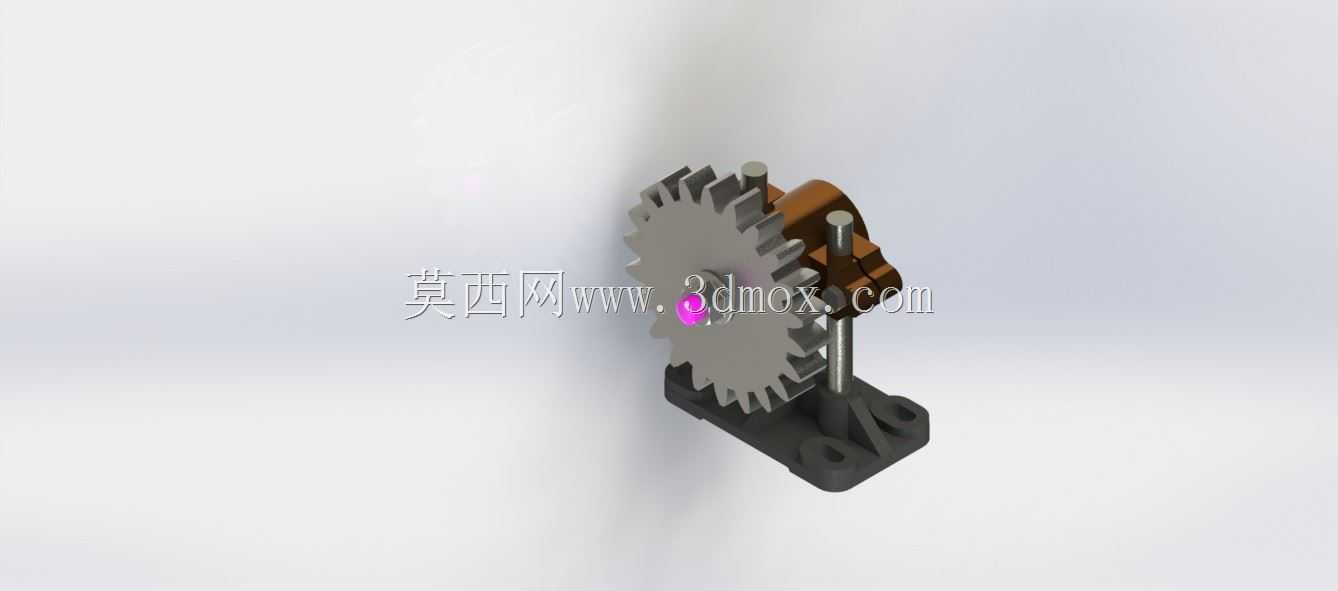

在轻工输送、小型自动化传动线的布局中,经常会遇到传动链轮、齿轮的中心距因为机架加工误差、长期运行磨损出现张紧度不足的问题,这类可调轴承支撑结构就是为解决这类场景的痛点设计的。不同于常规固定轴承座只能提供定轴支撑,这套结构把轴承安装位集成在可沿立柱滑移的调节滑座上,通过顶部的调节螺栓就能精准改变齿轮的轴心高度,进而调整啮合齿轮或者配套传动带的张紧程度,不需要额外加工长条形安装孔,也不用反复拆装底座固定螺栓,现场调试的效率能提升不少。从结构设计逻辑来看,底部的安装底座采用带两个安装孔的方形支座,安装孔间距适配常规小型传动设备的安装面尺寸,底座向上延伸出两根平行的导向立柱,既给滑座提供滑移导向,也能承受齿轮传动过程中产生的径向载荷,

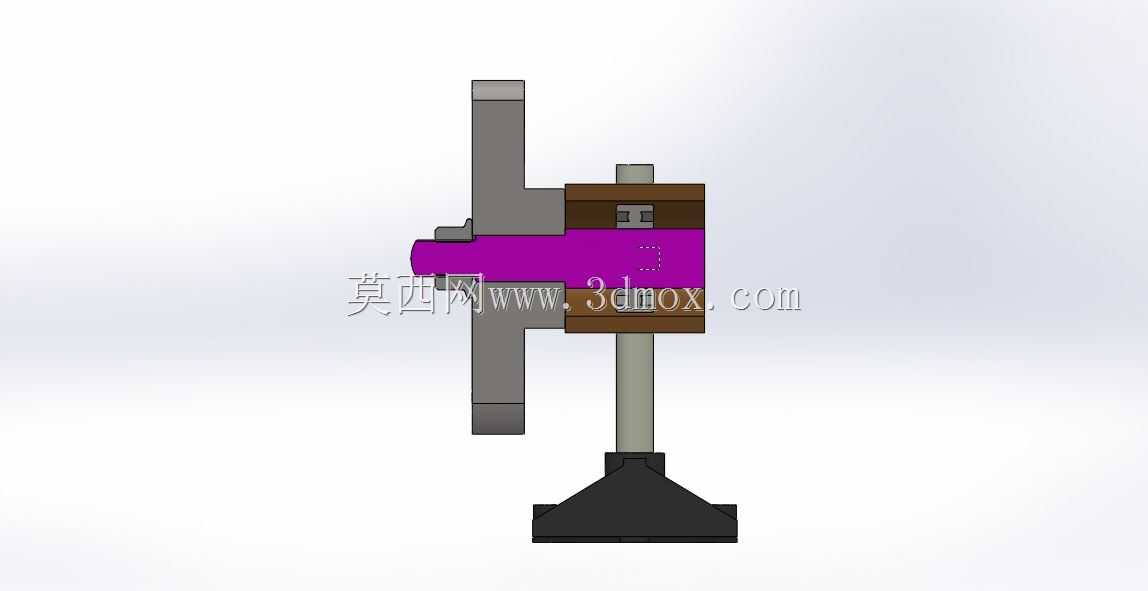

避免调节机构受侧向力出现卡滞。滑座内部嵌入的轴承位可以适配标准深沟球轴承,直接穿装齿轮的支撑轴,滑座侧面的锁紧结构能在调节到位后牢牢固定位置,防止设备运行过程中出现位置偏移导致传动失效。和齿轮配合的部分做了轴向限位设计,齿轮安装后不会出现轴向窜动,啮合精度更稳定。实际选型使用的时候,要注意安装面的平面度公差,避免底座安装后出现立柱倾斜,导致滑座滑移卡涩;调节张紧度的时候不要超出行程范围,防止滑座脱出导向立柱。这类结构特别适合小型包装设备、食品输送线的从动轮张紧场景,相比传统的张紧轮结构,它直接把支撑轴承和调节功能集成在一起,不需要额外设计张紧轮支架,整体占用的安装空间更小,结构也更紧凑。
建模的时候要注意导向立柱和滑座配合孔的公差配合,选间隙配合保证滑动顺畅,同时配合间隙不能过大,否则会导致齿轮轴心偏斜,影响传动平稳性;顶部调节螺栓的螺纹长度要覆盖整个调节行程,预留足够的调节余量,满足不同磨损程度下的张紧补偿需求。
