工业传动用摆臂式皮带张紧结构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:582543
  • 工业传动用摆臂式皮带张紧结构
  • 工业传动用摆臂式皮带张紧结构

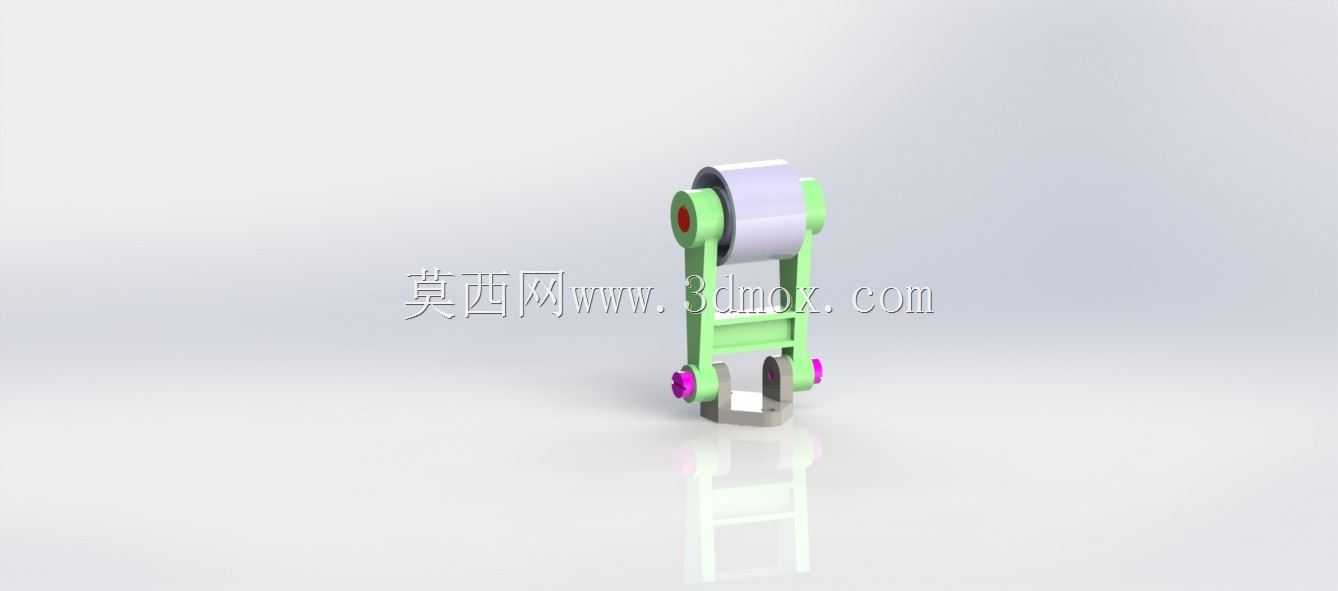

  在各类带传动系统的现场运维与整机设计环节,皮带张紧结构是保障传动效率、降低打滑损耗、延长皮带使用寿命的核心配套部件,这款摆臂式张紧结构可适配轻工输送线、小型机床传动组、自动化分拣设备的平皮带与窄V带传动场景,解决长期运行后皮带蠕变松弛导致的传动丢转、异响抖动问题。从实际功能逻辑来看,该结构通过摆臂的铰接转动实现张紧轮位置的自适应调整,端部的张紧轮直接压合在皮带松边外侧,无需改动原有主从动带轮的安装中心距,即可为带传动提供稳定的预紧压力,相比定期裁切皮带重新张紧的运维方式,能减少设备停机维护时长,适配连续运行的产线传动需求。设计层面,整体采用分体式铰接布局,底部的安装支座预留了两个对称的螺栓固定孔位,

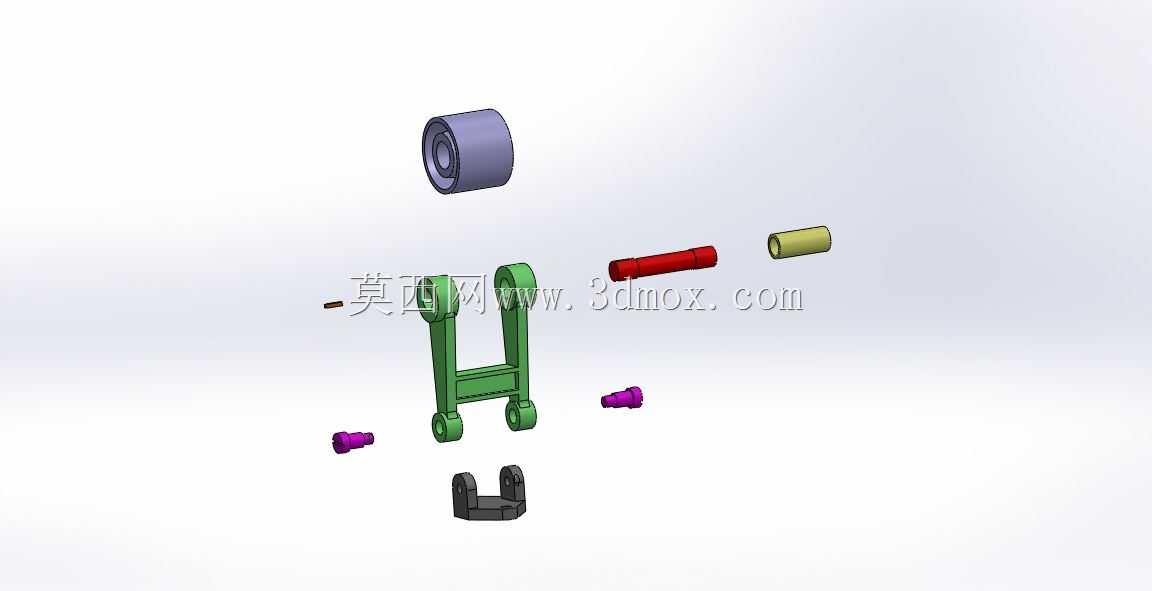

  可直接通过标准螺栓固定在设备机架的预设安装面上,安装面的平面度公差建议控制在0.1mm以内,避免铰接部位出现卡滞影响张紧动作的灵活性;摆臂主体采用对称式双支板结构,将张紧轮夹装在两支板之间,轮体内部预留了轴承安装位,可适配标准深沟球轴承实现轮体的自由转动,转动过程中轮面与皮带表面保持平行,避免偏磨导致的皮带边缘提前损坏。从安装边界来看,张紧轮的外径尺寸适配常规宽度10-20mm的传动皮带,摆臂的摆动行程覆盖皮带松弛量0-15mm的补偿范围,安装时需注意张紧轮的压合位置应选在皮带松边的中部区域,避开主从动轮的包角范围,防止影响带轮与皮带的有效接触面积;摆臂端部设置的限位结构可限制最大摆角,避免张紧压力过大导致皮带拉伸过载,

  同时铰接部位的销轴采用可拆卸设计,方便后期更换磨损的张紧轮或铰接衬套,无需整体拆解结构。在实际选型匹配时,可根据传动皮带的型号、运行线速度调整张紧轮的材质,常规工况下采用尼龙轮面可降低运行噪音,高速传动场景可更换为钢质轮面提升耐磨性能,结构本身的安装孔位间距符合通用机架的安装标准,无需额外加工过渡连接板即可完成装配,适配多数中小型带传动设备的改造与新装需求。
