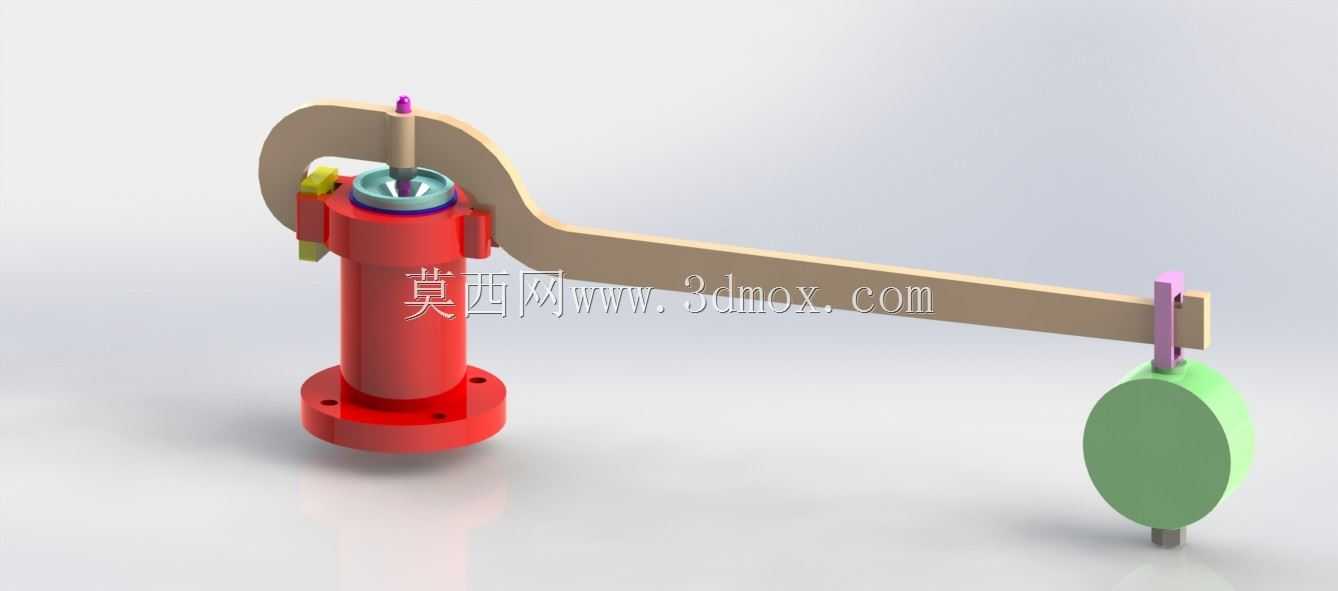

重锤杠杆式压力泄放安全装置结构

　　在承压类设备的压力超限防护场景中，这类重锤杠杆式泄放装置是应用历史较长、可靠性经过长期工业验证的压力保护部件，常被配置在蒸汽锅炉、低压储压容器、工业压力管路的关键节点，当系统内部介质压力超过预设安全阈值时，自动开启泄放通道排出多余介质，待压力回落至安全区间后自动回座密封，避免承压壳体因超压发生破裂、泄漏甚至爆燃事故。从结构设计逻辑来看，这套装置没有采用弹簧加载的弹性元件，而是通过杠杆的力矩放大原理，将端部重锤的重力转化为阀瓣的密封压紧力，相比弹簧式安全阀，它不存在弹簧长期受载疲劳、高温介质下弹性衰减的问题，对温度波动较大的低压蒸汽系统、常温常压化工储料罐的适配性更好，且整定压力的调整无需拆解阀组，只需沿杠杆轴向移动重锤的固定位置，

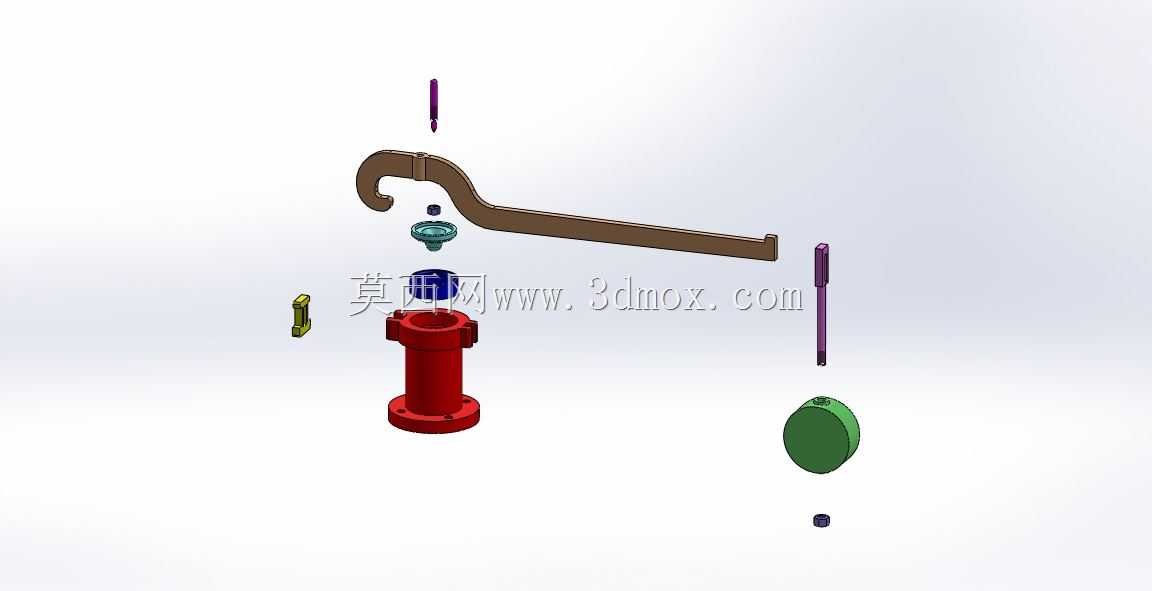

　　改变力臂长度就能精准调整泄放压力阈值，现场运维调校的操作门槛更低。整套结构的核心受力部件包含带法兰安装座的阀身、绕固定铰点转动的杠杆、阀瓣顶杆、端部重锤以及辅助定位结构，阀身底部的圆形法兰为安装基准面，法兰上预留的螺栓孔需匹配承压设备预设的安装接口尺寸，安装时要保证阀杆的轴线与设备接口端面完全垂直，避免杠杆转动时出现卡滞、阀瓣偏磨导致密封失效的问题。杠杆的铰点位置经过力矩计算校核，重锤的重力与力臂的乘积需匹配阀瓣的有效受压面积与整定压力的乘积，同时要预留一定的密封比压余量，保证正常工作压力下阀瓣与阀座的密封面完全贴合，无介质渗漏。设计时还需考虑杠杆的转动行程，要保证阀瓣开启时的升程满足额定泄放量要求，

　　避免泄放能力不足导致系统压力持续攀升，同时重锤下方要预留足够的垂向活动空间，防止杠杆动作时与周边管线、设备结构发生碰撞干涉。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面的密封比压更集中，回座时的对中精度更高，少量介质残留的杂质也不容易卡在密封面之间造成泄漏。这类结构的不足是整体加载力矩受重锤重量限制，整定压力不能过高，且整体外形尺寸相比弹簧式安全阀更大，安装时需要预留足够的杠杆摆动空间，对安装位置的空间边界要求更高，因此大多应用在固定式、安装空间充裕的低压承压设备上，很少用于移动承压装备或者高压系统。建模过程中需要重点关注铰点的配合间隙、阀瓣的运动同轴度、重锤的固定方式，这些细节直接影响装置的动作灵敏度与密封可靠性，若配合间隙过大，会导致阀瓣启闭时出现晃动，密封面偏磨；间隙过小则容易因热胀冷缩出现卡滞，无法正常开启泄放。
