三芯圆形螺纹连接公端接插件结构

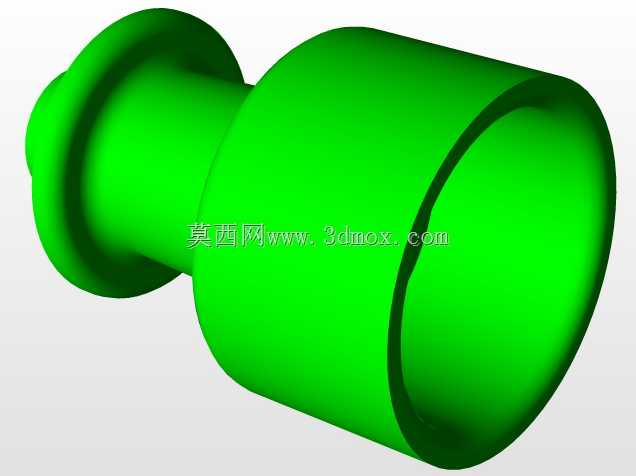

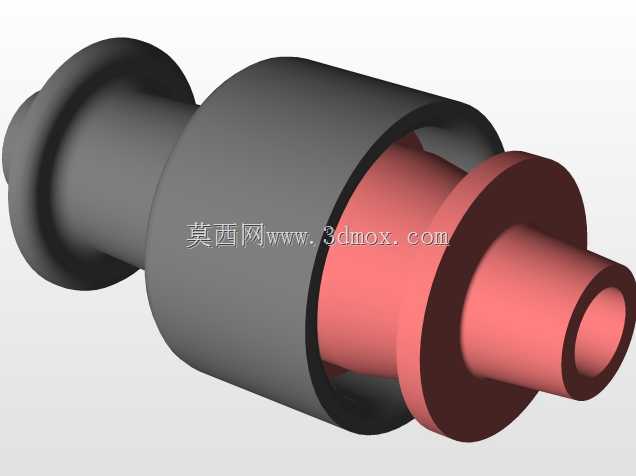

　　这款三芯公端接插件的设计，最初是针对工业机器人本体内部动力与信号混合布线的紧凑安装需求做的适配，在机器人关节处的狭小走线空间里，常规的大体积航空插头会挤占线缆弯折余量，这款结构把插针基座的壁厚做了梯度减薄，靠近插合端面的位置壁厚控制在1.2mm，往后延伸到螺纹收尾处逐步加厚到2.1mm，既保证插合时的端面抗挤压强度，也给内部三根插针的绝缘分隔留出足够的爬电距离。外圆采用的是细牙螺纹结构，螺距选0.75mm，和配套的母端护套旋合后，能在设备布线时承受至少15N的轴向拉脱力，不会因为机器人关节反复摆动拉扯线缆就出现接插松脱的问题，螺纹段的长度做了8.5mm的设计，旋合后能留出2圈左右的余量，方便现场安装时调整护套的进线角度，

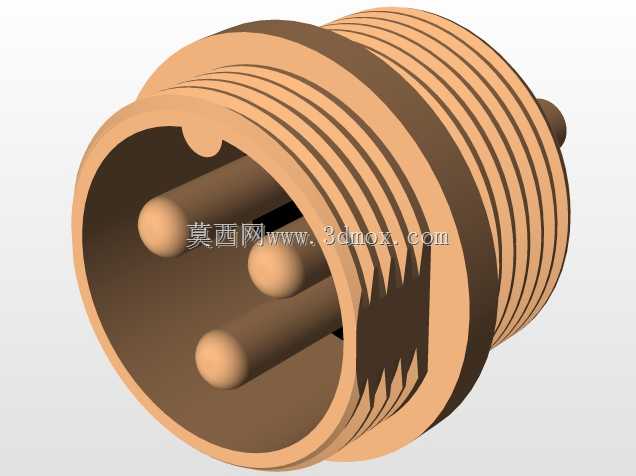

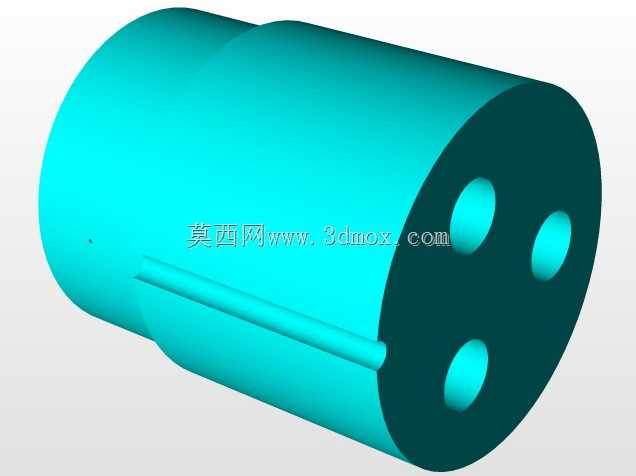

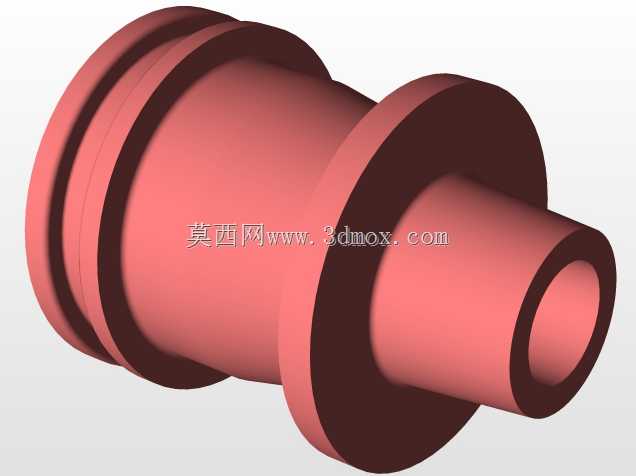

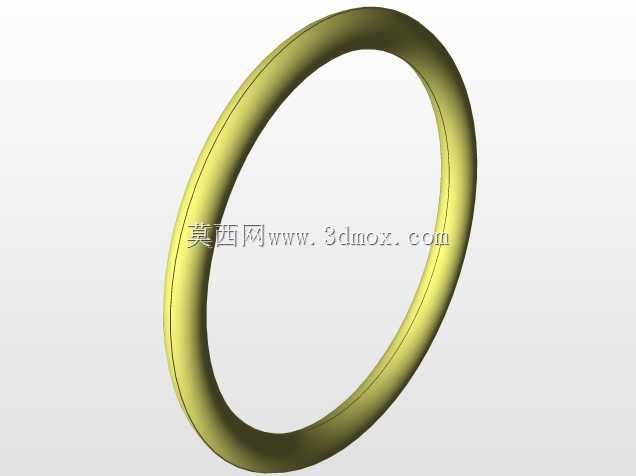

　　不用刻意对准螺纹起始位就能顺利旋紧。三根插针采用等边三角形排布，中心距统一为3.2mm，每根插针的端部做了R1.5的球形导头，现场布线盲插的时候不会因为插针对位偏差顶弯针脚，插针和基座的结合处做了环形止退槽，压装到绝缘基座里之后，能承受至少20N的轴向推力，不会在插合过程中出现针体后缩的问题。绝缘基座采用的是台阶式结构，靠近插合面的外圈做了一圈1mm宽的密封槽，后续可以加装O型密封圈，满足设备在有少量切削液飞溅的车间环境下的基础防护需求，基座尾部的出线端做了喇叭口导向结构，线缆剥线之后穿入的时候不会被基座边缘刮破绝缘层，三根插针的尾部焊杯深度做了3mm，能容纳0.5平方毫米的多股铜线焊入，焊完之后不会出现虚焊、线头外露的问题。

　　在实际设备布线场景里，这款接插件除了用在工业机器人的关节走线，也能适配小型自动化设备的传感器信号接线、小型伺服电机的动力接线场景，安装时不需要额外的固定法兰，直接通过外螺纹拧入设备的安装面板即可，面板开孔直径只需要做到12mm就能顺利装入，安装后整体突出面板的长度控制在11mm，不会在设备外侧形成突兀的凸起，避免设备运行过程中剐蹭到周边的管线或者操作人员的衣物。建模的时候特意把插针和基座做了独立的实体拆分，后续如果需要调整插针的载流能力，只需要修改插针的直径参数，不需要整体重构基座结构，螺纹部分采用的是真实牙型建模，不是贴图模拟，后续做装配干涉检查的时候，能准确验证和母端护套的旋合行程，不会出现建模时看着能装上、实际加工后螺纹干涉的问题。
