两级斜齿轮减速传动结构设计

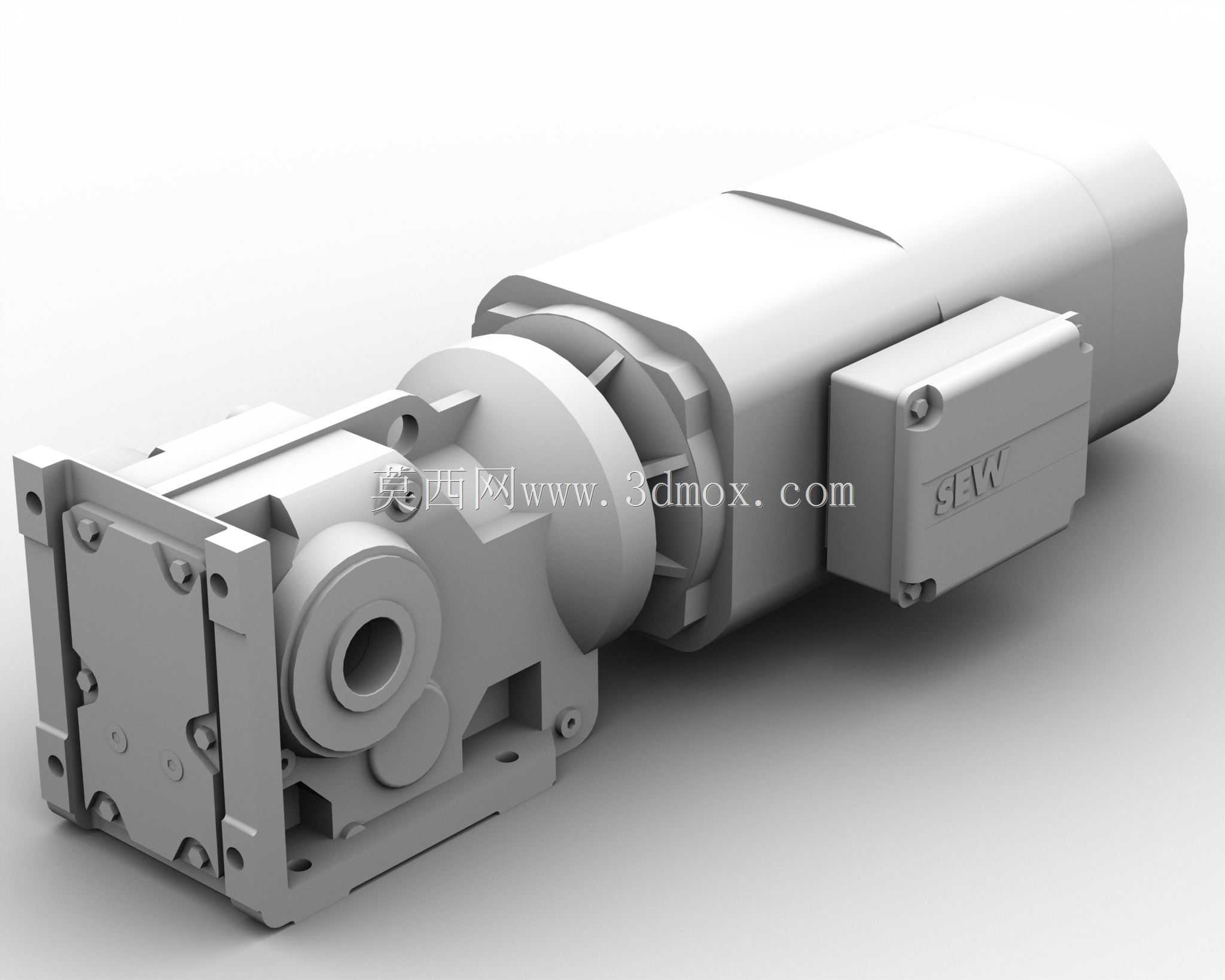

　　这套两级减速结构在中小功率传动场景中应用十分普遍，常见于轻工输送线、包装辅机、小型工装变位机构以及自动化设备的动力输出端。其核心作用是把原动机输出的高转速低扭矩动力，经过两级啮合转换为低转速大扭矩动力，同时改善输入端与执行端之间的转速匹配，使执行机构获得更稳定的承载能力。

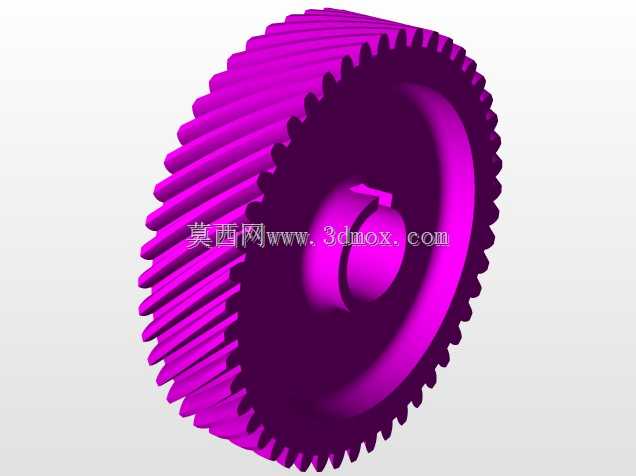

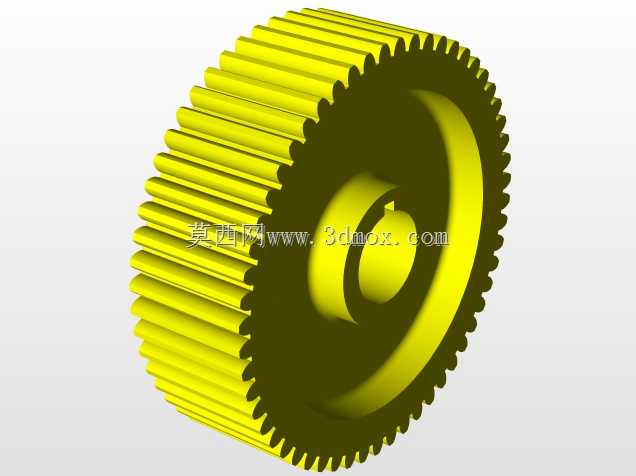

　　结构上第一级采用伞齿轮组，主要承担相交轴之间的动力转向，可把水平输入的动力换向至与输出轴平行的传动路径；第二级采用斜齿轮组，利用斜齿逐步进入啮合的特点，降低直齿传动常见的冲击与噪声，提升重合度与运转平稳性。相比单级大速比方案，两级布置能把总速比合理拆分，避免单级齿轮尺寸过大、齿面滑动过快等问题，也让箱体内部空间利用更紧凑。

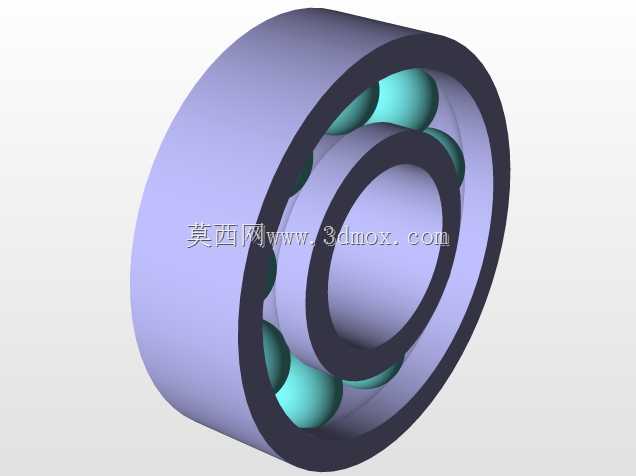

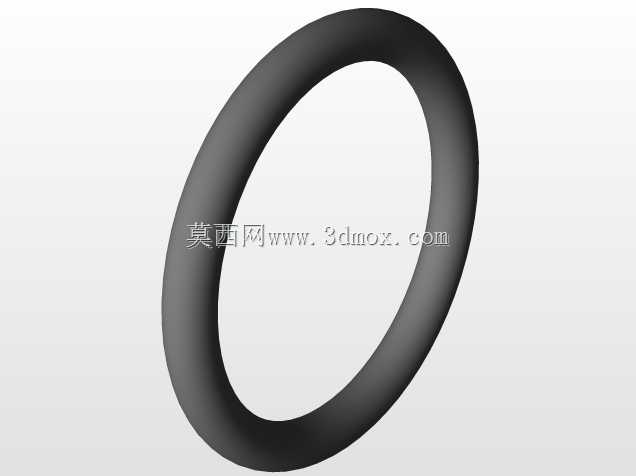

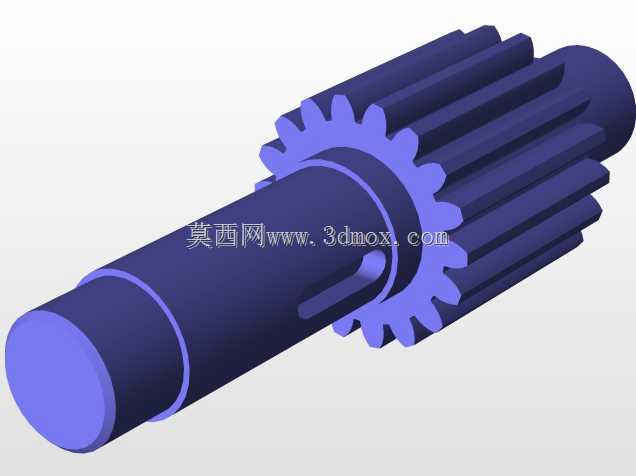

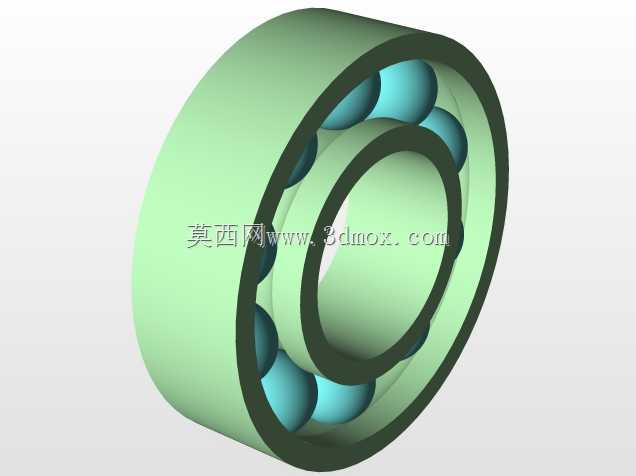

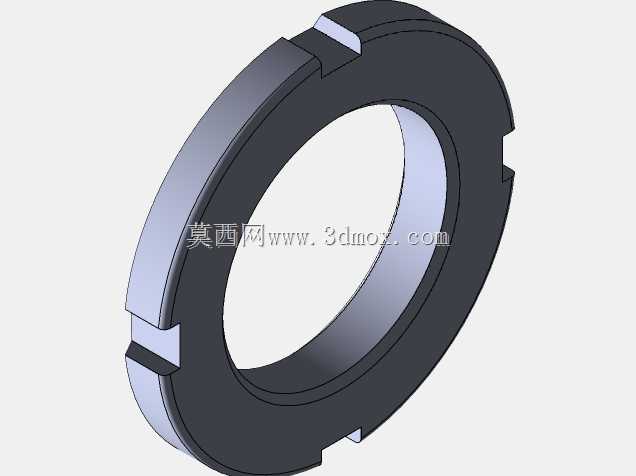

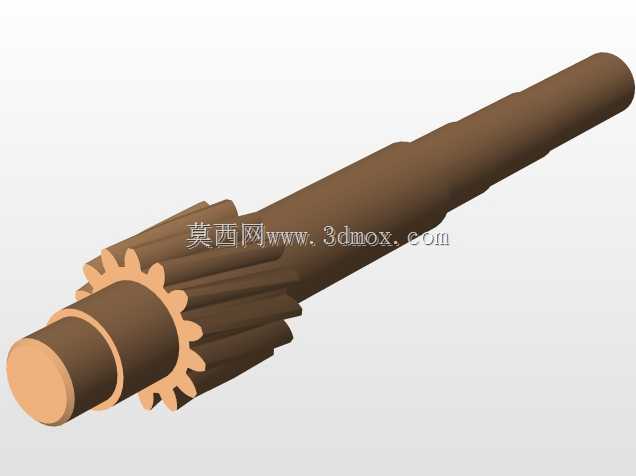

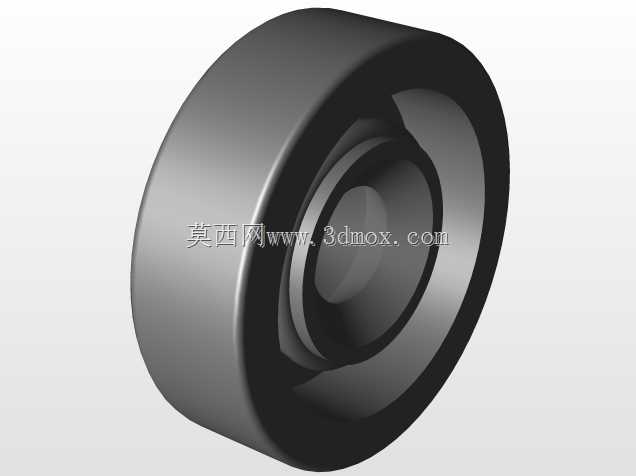

　　从设计思路看，伞齿轮副通常布置在高速级，因为高速级扭矩较小，可缩小锥齿轮的外形尺寸，降低加工与装配难度；斜齿轮副布置在低速级，更适合承受较大输出扭矩。齿轮参数匹配时需要兼顾齿面接触强度与齿根弯曲强度，轴系布置则要控制两支承跨距，减少轴的挠曲对齿面接触斑的影响。轴承位、轴肩、挡圈槽与密封位的位置需要同步协调，避免装配时出现干涉，同时保证齿轮啮合侧隙处于合理范围。

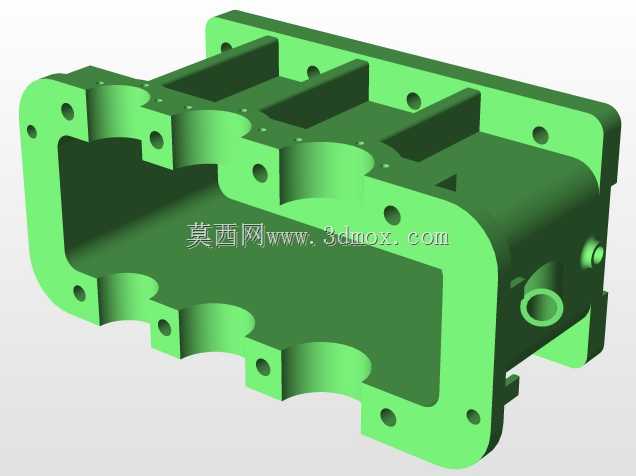

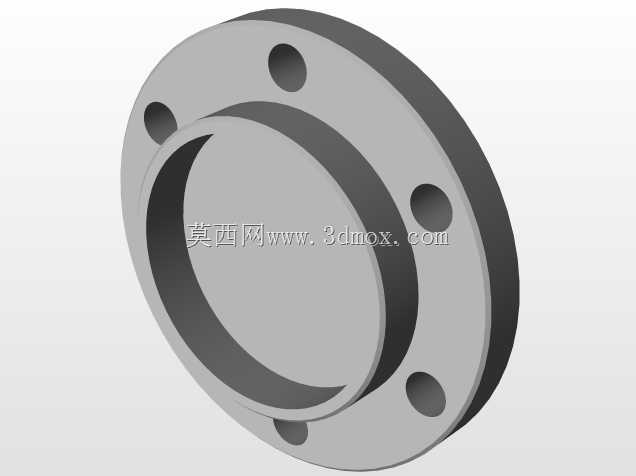

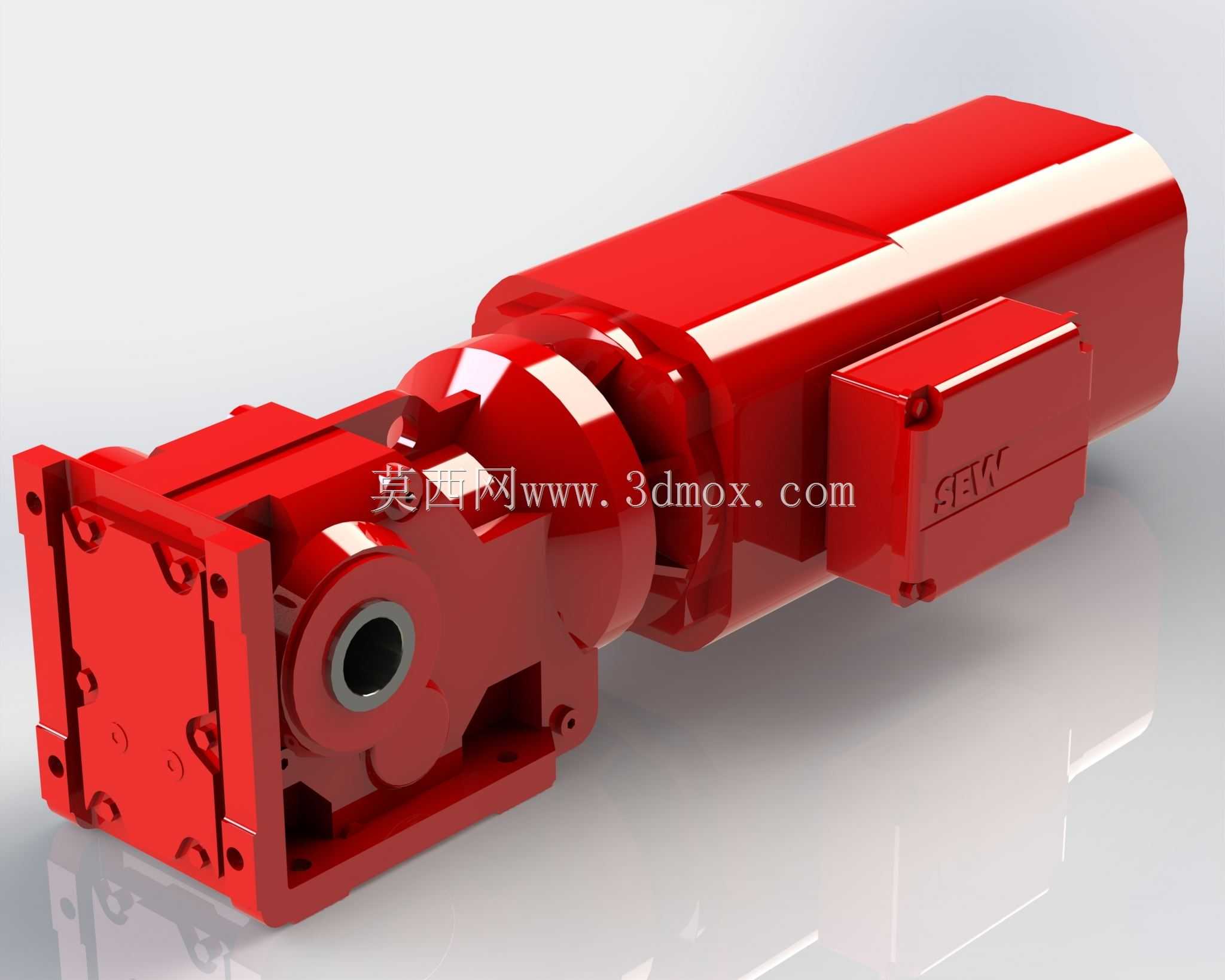

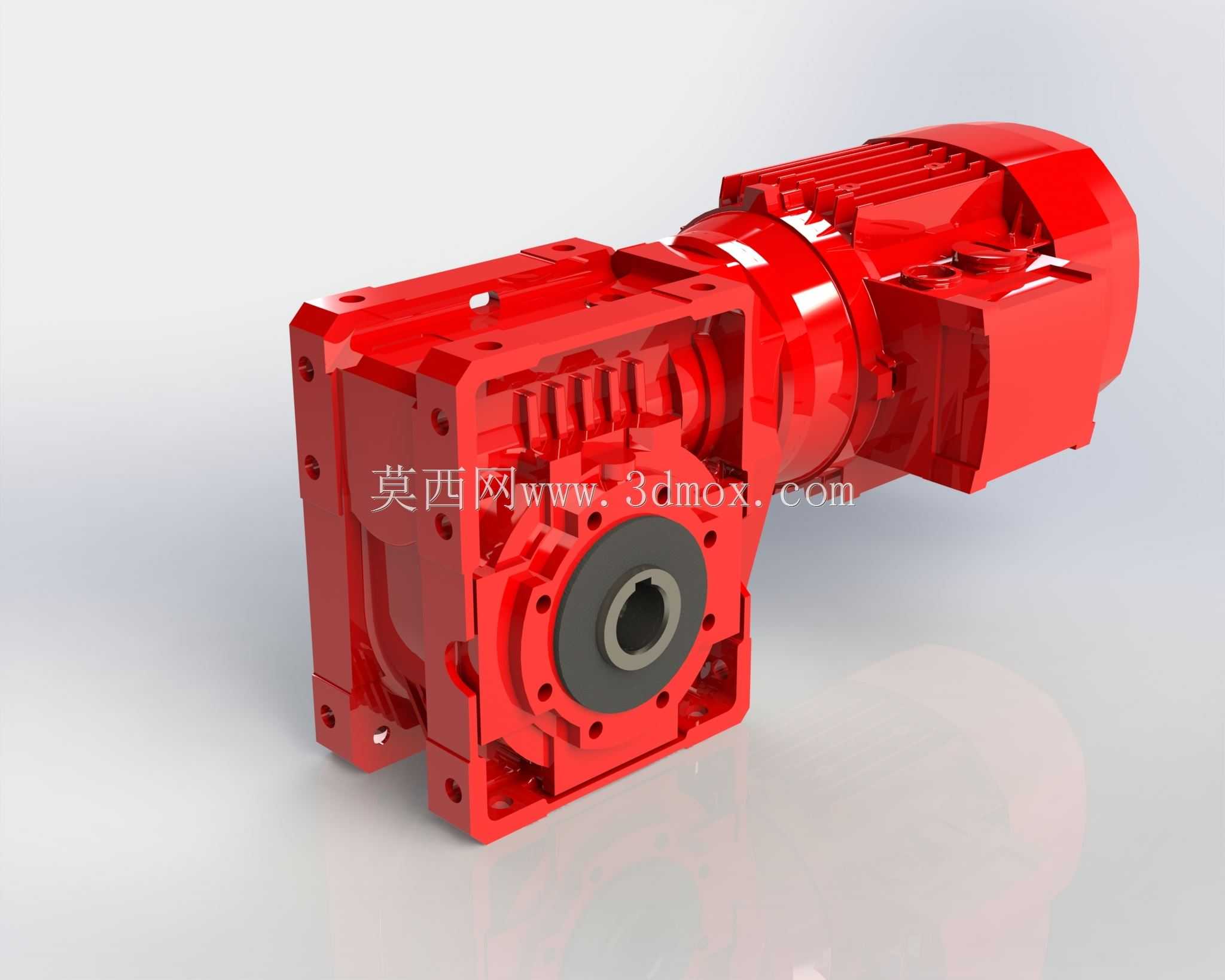

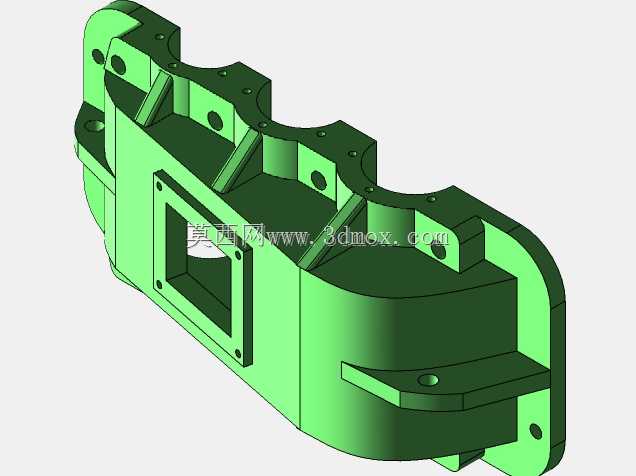

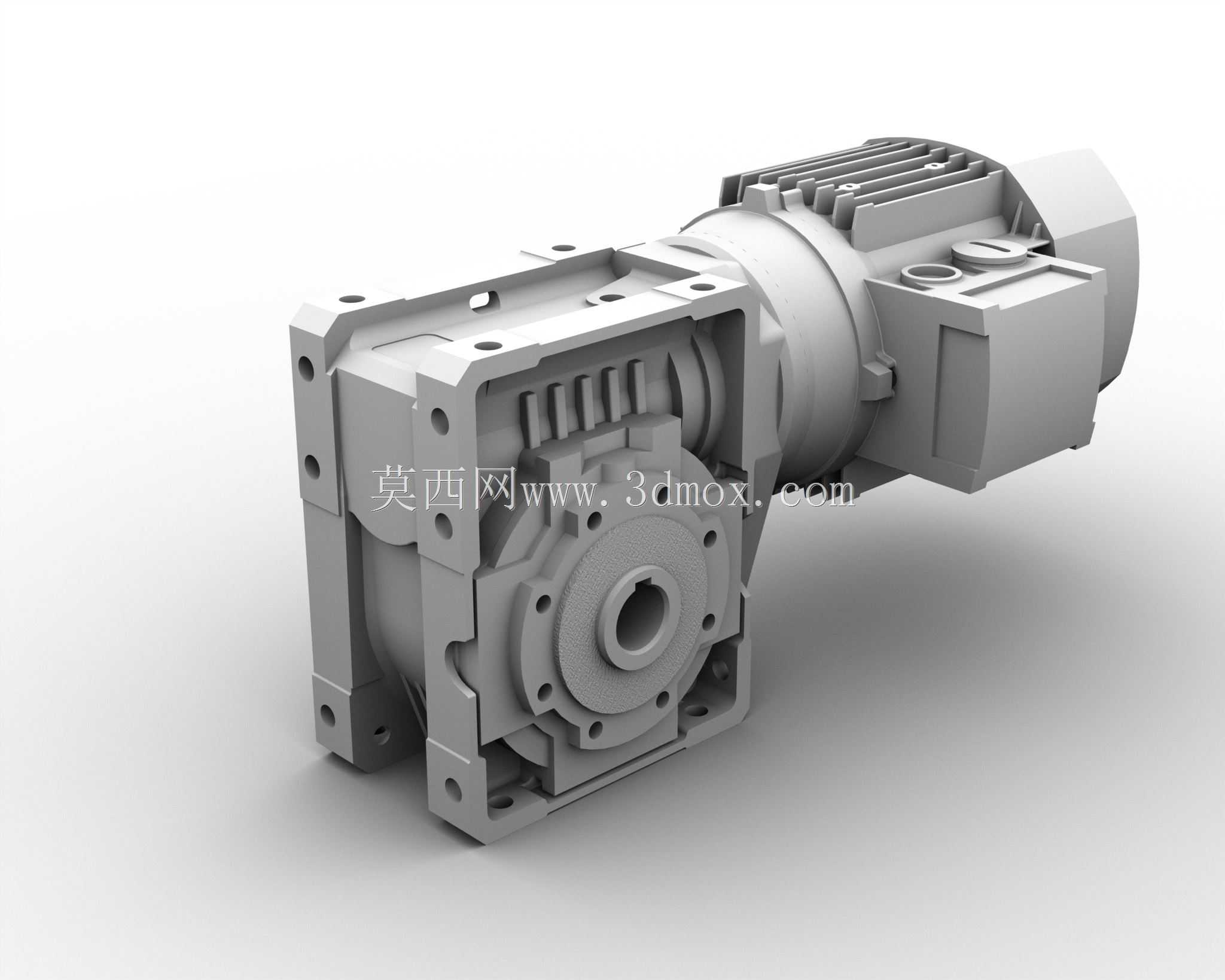

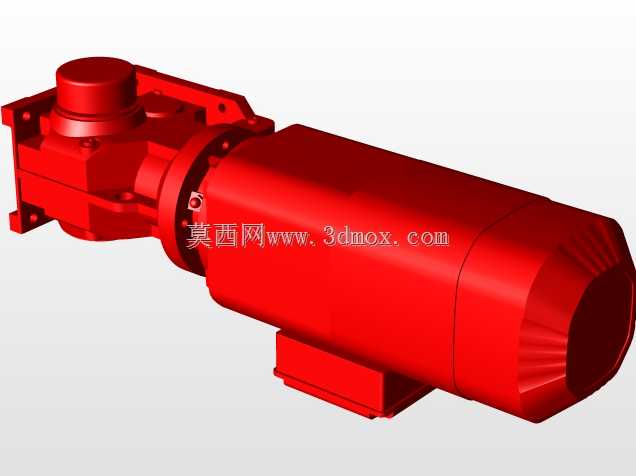

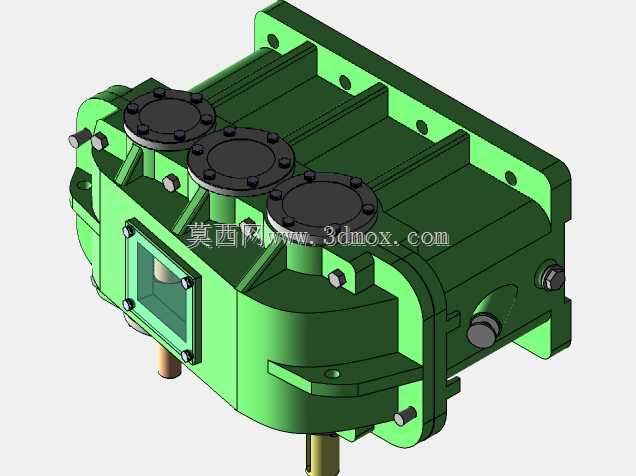

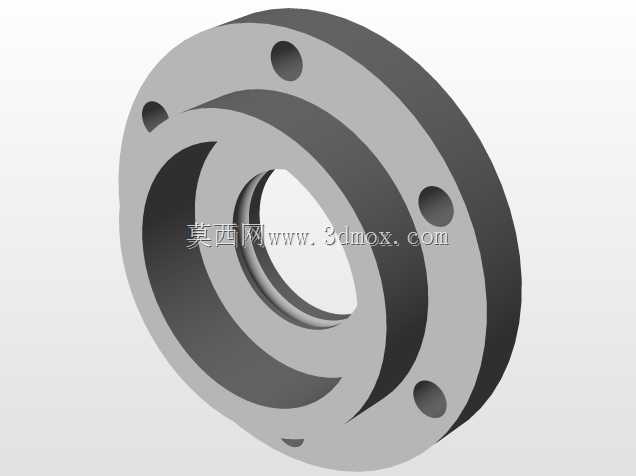

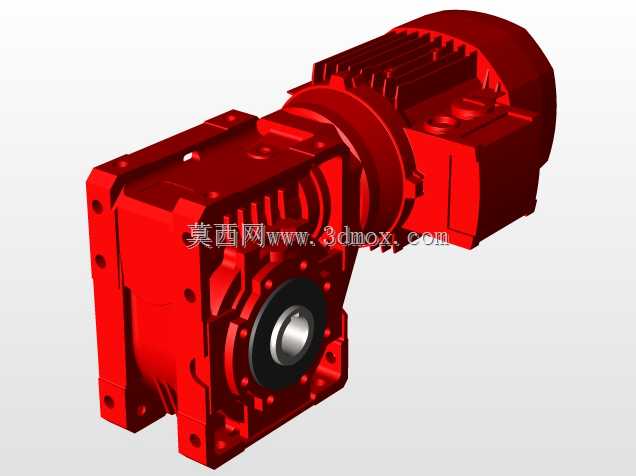

　　外形与安装边界方面，这类减速箱通常采用剖分式或整体式箱体，输入轴与输出轴的中心高、法兰安装孔位、轴伸直径和键槽尺寸是选型时的关键约束。箱体底面或法兰面需要预留足够的安装接触面，周边留出装配螺栓、注油、排油以及检修盖板的操作空间。与电机或执行机构连接时，还要校核轴伸长度、联轴器对中余量以及箱体与周边机架的安全间隙，防止运转中因热膨胀或装配偏差产生擦碰。

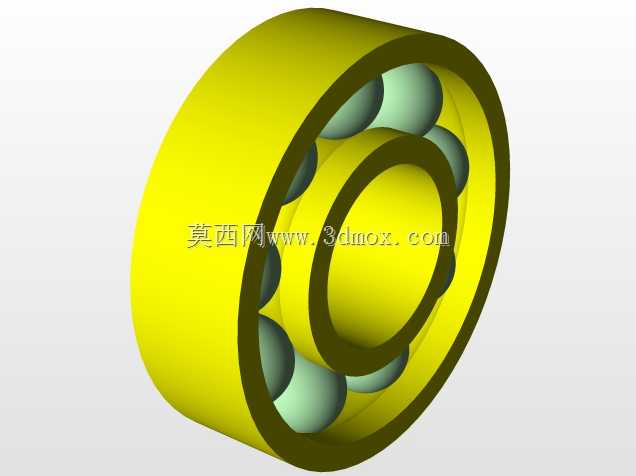

　　三维建模过程中，齿轮齿部、轴段、轴承、键连接、箱体螺栓孔之间的配合关系需要逐层检查。尤其伞齿轮与斜齿轮属于不同啮合形式，装配基准不能混用；轴系窜量、齿轮轴向定位和箱体加工基准应保持一致。对于结构设计与设备选型人员而言，这类模型的价值不在于外观展示，而在于通过完整装配关系判断传动路线是否顺畅、维护空间是否充足、安装接口是否能够直接落到实际机架上。
