手轮驱动小型手动压力机结构设计

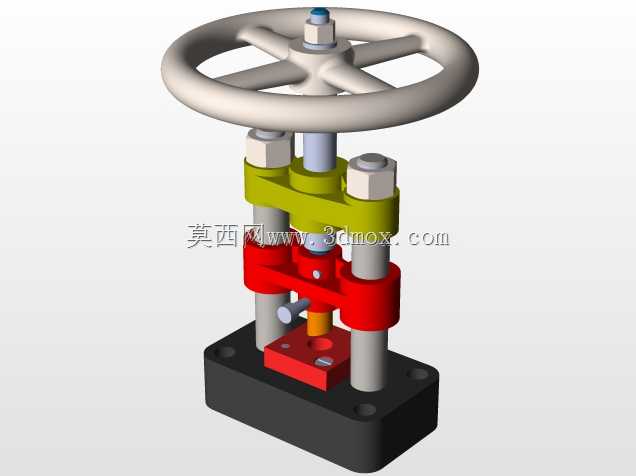

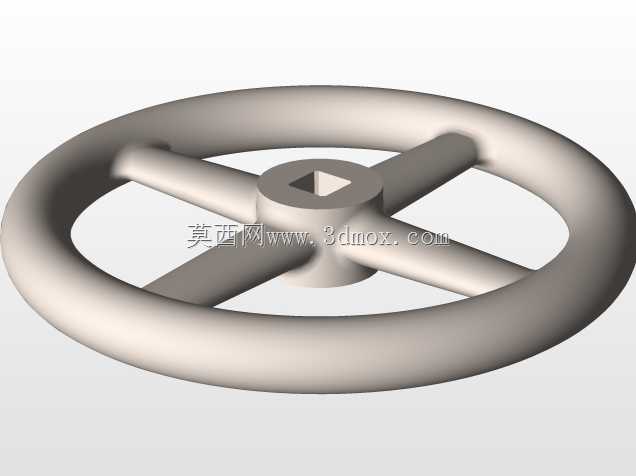

　　这款手动施压装置常被布置在小型机加工工位、电子装配产线旁的辅助作业区，也可作为维修班组的便携工装，用来完成小尺寸零件的压装、校直、简易冲压以及试样压合工序，不需要外接动力源，完全依靠人力输入完成施压动作，对作业场地的适配性极强，哪怕是没有气源、电源的临时作业点也能正常使用。从结构逻辑来看，顶部的轮辐式手轮是动力输入部件，大直径的手轮设计能够有效降低操作时的输入力矩，操作人员不需要施加过大的腕部力量就能获得足够的压紧力，手轮下方连接的传动螺杆采用梯形螺纹传动，具备良好的自锁性能，当施压到指定行程后，螺杆不会因为工件的反作用力自行回退，能够稳定保持施压状态，不需要额外设置锁紧机构。中部的导向立柱采用双柱对称布局，

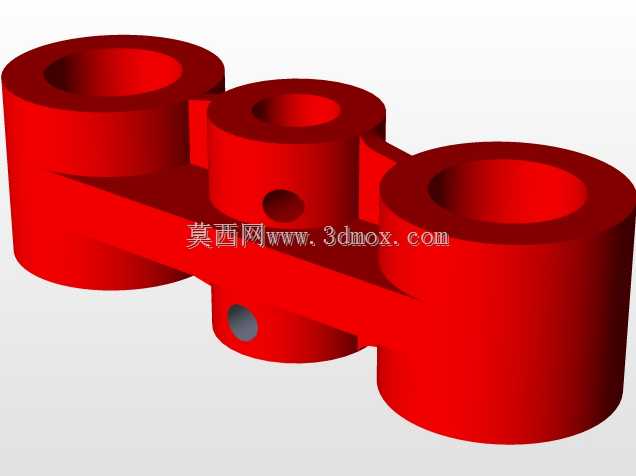

　　两根光轴立柱平行度经过严格控制，上下滑动的压头组件沿着立柱做直线运动，能够避免压合过程中出现偏载，保证施压面与工件基准面的平行度，减少压装错位、工件压伤的问题。压头部分设置了可调整的行程限位结构，能够根据不同工件的压装深度调整下行极限位置，适配不同厚度的加工件，底部的安装底座预留了螺栓安装孔，可以直接固定在木质或者钢制工作台面上，底座的上平面加工有定位槽，能够快速安装配套的工装夹具，实现不同形状工件的快速定位。设计过程中优先考虑了操作的安全性与结构的耐用性，所有受力部件的强度都按照最大施压载荷做了冗余校核，传动部位的间隙经过合理控制，既不会因为间隙过大出现晃动，也不会因为间隙过小出现卡滞。整机的安装边界紧凑，底座占地尺寸很小，

　　不会占用过多的工作台空间，立式的结构布局让操作人员可以站在设备正前方完成所有操作，作业视野无遮挡，能够清晰观察到工件压合的全过程，方便及时调整施压力度。这类手动压力机相比气动、液压压力机，结构更简单，维护成本极低，日常只需要定期给传动螺杆和导向立柱加注润滑脂就能保证长期顺畅运行，没有密封件老化、管路泄漏这类常见故障，非常适合小批量加工、试制车间以及教学实训场景使用，能够满足绝大多数小载荷的压力加工需求，在五金加工、塑料制品修边、小轴承压装、导线端子压接等场景都能发挥稳定的作用。
