角式法兰连接截止阀结构设计

　　这款角式截止阀的三维结构，在化工、热力、给排水等工业管路系统中承担介质截断与流量调节的核心作用，区别于直通式阀件的流道布局，其进出口呈90°夹角布置，能够直接适配管路转角位置，省去额外弯头配件，既压缩了管路安装占用空间，也减少了接头处的泄漏风险点。从实际工况选型角度看，这类阀件常被用在需要频繁启闭、对密封可靠性要求较高的管段，阀瓣沿阀座中心线做升降运动，启闭过程中密封面间摩擦量小，长期运行后密封面磨损程度低于闸板类阀件，维护周期更长。

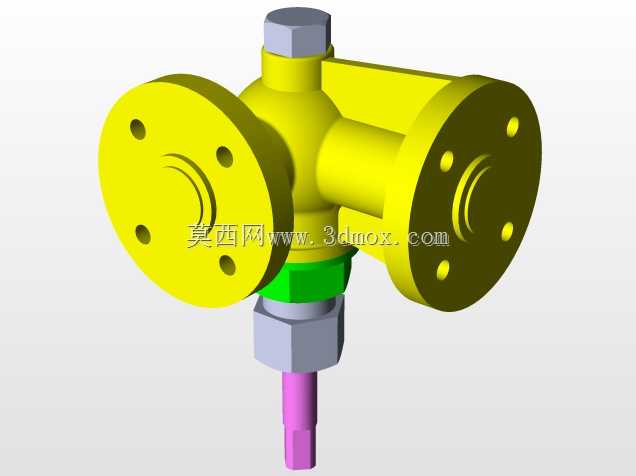

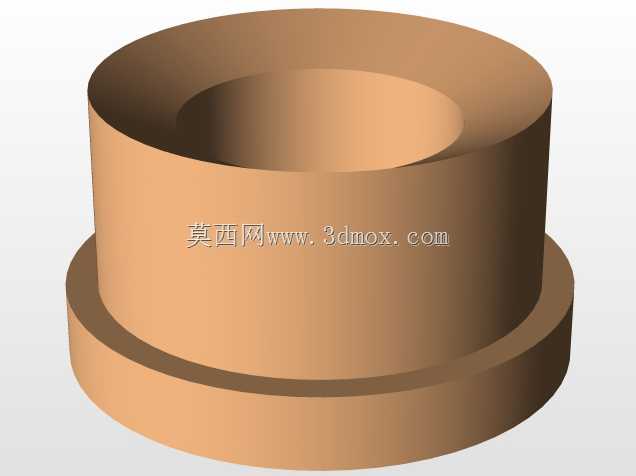

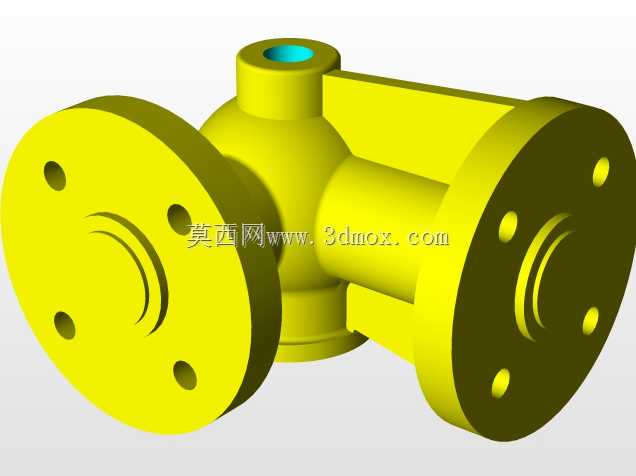

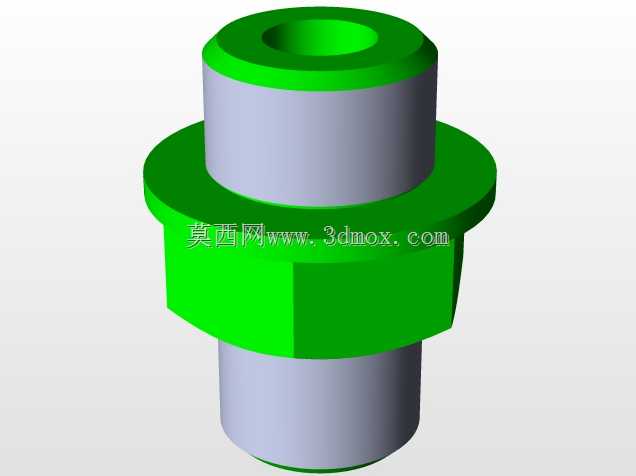

　　建模过程中优先还原了各零件的装配约束关系：阀体两端的法兰盘预留了标准螺栓孔位，孔位分布圆直径、法兰厚度与密封面凸台尺寸均参照对应压力等级的管路法兰规范设定，安装时可直接与同规格管道法兰配对，无需额外加工转接结构。阀盖与阀体的连接部位采用螺帽压紧结构，中部的绿色密封压套用于填充阀杆穿出位置的间隙，杜绝介质沿阀杆向外渗漏；下部延伸的阀杆端为操作受力部位，可适配手轮、气动执行机构或电动驱动装置，不同驱动方式只需更换末端连接结构，阀体主体无需改动。

　　设计思路上没有追求过度轻量化，阀体壁厚按照常规工业管路的承压标准预留，能够耐受管路中水、油品、低腐蚀性蒸汽等介质的常规工作压力，流道内部做了圆弧过渡处理，减少介质直角转向时的湍流阻力，降低运行过程中的管路振动与噪音。上部阀杆的导向段与阀盖内孔采用小间隙配合，保证阀瓣升降时始终与阀座密封面精准对中，避免启闭过程中阀瓣偏磨造成密封失效。

　　从安装边界来看，阀门的整体外轮廓尺寸由两端法兰的外接圆直径、阀杆升降行程与顶部压紧螺帽的高度共同决定，布置管路时需要在阀门顶部预留足够的操作空间，方便后期拧紧填料压盖、更换密封填料；侧面法兰的端面到阀体中心的距离为固定安装尺寸，现场配管时可直接参照该尺寸确定管道切口位置，降低现场安装的对位难度。
