码头建筑吊装用多轮起重滑车结构

　　在港口散货装卸、建筑施工现场重型构件垂直转运的作业场景里，起重滑车是配合卷扬机、手拉葫芦完成载荷分流的核心受力部件，这套多轮结构的滑车设计，核心是通过多组滑轮的绕绳倍率转换，降低单根钢丝绳的承载拉力，让小吨位牵引设备能够完成大重量载荷的提升作业，尤其适配码头固定吊点的散货吊装、建筑领域预制构件的近距离垂直转运工况，能有效减少牵引端的动力输出要求，适配不同规格的起重钢丝绳排布。从结构设计逻辑来看，这套滑车采用夹板式装配结构，两块对称的钢制侧板通过多组带防松螺母的销轴完成锁紧固定，每根销轴对应一组滑轮的安装位，滑轮内嵌滑动轴承，保证钢丝绳绕行过程中转动顺畅，减少绳体与轮槽的滑动磨损；侧板下端通过铰接销轴连接起重吊钩，

　　吊钩采用带防脱卡的锻造钩体结构，钩颈位置做了变径过渡处理，避免应力集中导致的受力断裂，上端的两根导向杆用于限定滑车在固定导轨内的运行轨迹，防止吊装过程中滑车出现横向摆转，保障载荷起升过程的稳定性。设计过程中需要重点把控几个安装边界尺寸：首先是滑轮的轮槽直径与深度，必须匹配常用起重钢丝绳的绳径范围，保证钢丝绳能够完全嵌入轮槽，不会出现脱槽、卡绳的问题；其次是侧板的开孔同轴度，多组滑轮销轴的安装孔必须保证同轴度公差在合理范围内，避免滑轮转动过程中出现偏磨，缩短部件使用寿命；吊钩的铰接间隙需要控制在合理区间，既要保证吊钩能够随载荷方向灵活转动，又不能因为间隙过大导致起吊过程中出现载荷窜动。实际应用中，这类滑车可以根据作业需求调整滑轮数量，

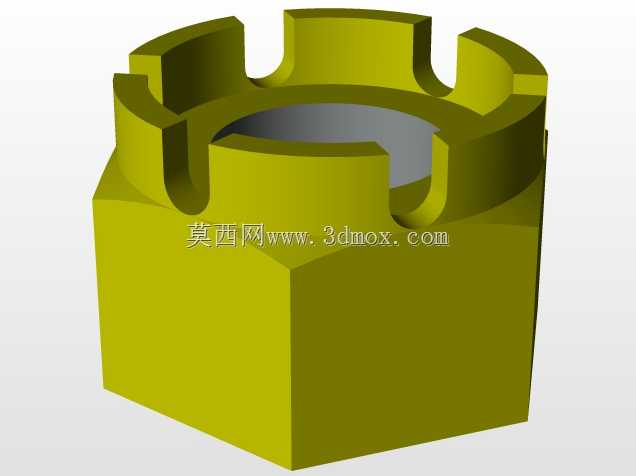

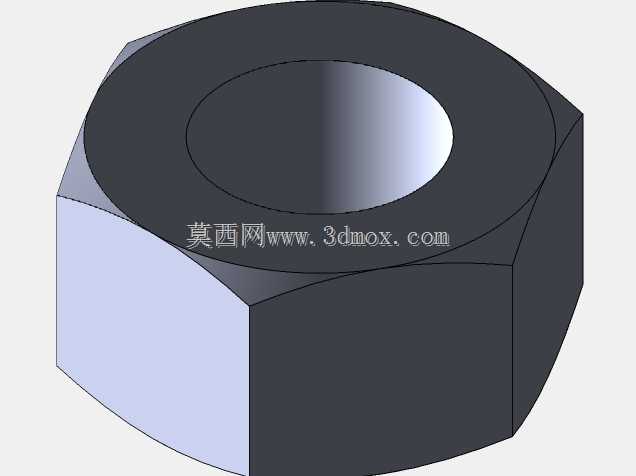

　　适配不同的起重量要求，多轮结构的滑车通常配合钢丝绳的多倍率绕法，能够将牵引端的拉力降低至载荷重量的数分之一，在没有大吨位起重设备的零散作业场景下，能够灵活完成重型物料的提升、牵引作业。结构上所有连接销轴都采用防松螺母锁紧，避免作业过程中受振动影响出现螺母脱落的安全隐患，滑轮轮槽边缘做了圆弧倒角处理，减少钢丝绳绕行时的硬摩擦，延长钢丝绳的使用寿命，整体结构没有冗余的复杂部件，拆装维护便捷，现场作业人员可以快速完成滑轮更换、销轴润滑等日常维保工作，适配工地、码头这类相对复杂的作业环境，能够承受一定的冲击载荷，满足常规起重作业的可靠性要求。
