教学用简易组装车床尾座结构设计

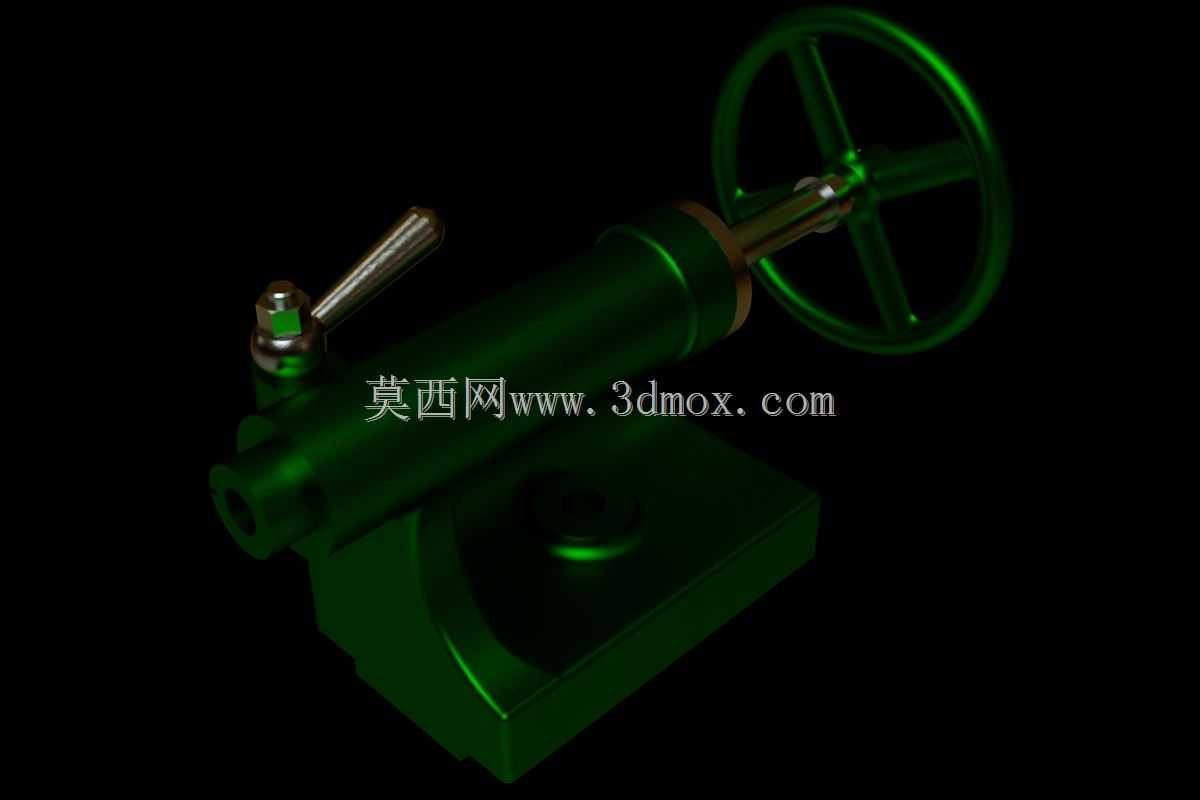

　　这款尾座结构是面向机械类教学场景开发的简化版车床配套组件，核心作用是在小型教学车床作业时，配合主轴卡盘完成轴类零件的顶紧支撑，也可适配装夹钻头、铰刀等孔加工刀具完成轻载钻孔、铰孔工序，完全贴合职业院校、技工类院校的金工实训、机械拆装课程的实操需求，不需要适配工业级重载切削工况，所有结构都做了简化处理，方便学员快速理解车床尾座的核心工作逻辑。从功能设计上看，该结构保留了工业车床尾座的核心动作逻辑：顶部的锁紧手柄可在套筒进给到位后完成位置锁定，避免加工过程中套筒移位导致顶紧力不足；侧边的手轮通过内部丝杆副带动套筒做轴向进给，手轮采用三辐条结构，握持施力时受力均匀，学员操作时不需要施加过大的力就能完成顶紧动作，

　　手轮与丝杆的连接位置做了轴肩定位，装配时不需要额外调整同轴度，降低了教学场景下的拆装难度。底座部分采用一体式铸造结构的简化设计，底部预留了与车床床身导轨配合的安装卡槽，安装时可沿导轨轴向滑动调整位置，适配不同长度的轴类工件装夹需求，底座与床身的锁紧结构做了外露设计，学员可以直观观察到锁紧机构的动作原理，不需要拆解外壳就能理解位置固定的实现方式。设计思路上完全围绕教学场景的易拆装、易观察需求做了取舍，省略了工业尾座上的复杂刻度机构、自动进给接口、快换刀具结构，所有零件的装配关系都做了可视化处理，装配时不需要专用工装，只用常规内六角扳手、活动扳手就能完成全部组装流程，学员可以在15到20分钟内完成完整的拆装练习，快速掌握尾座的丝杆传动、

　　锁紧定位、导轨配合的核心机械原理。外形尺寸上做了适配小型教学车床的缩小化处理，整体轴向长度控制在280mm以内，手轮最大回转直径160mm，底座宽度120mm，安装卡槽的宽度适配市面上主流的小型教学车床床身导轨，不需要额外做安装面的二次加工就能直接装配使用，套筒的最大进给行程设置为60mm，足够满足教学场景下的短轴类零件顶紧、浅孔加工需求，套筒内孔采用标准莫氏锥度设计，可以兼容教学场景下常用的标准顶尖、钻夹头配件，不需要单独定制特殊连接部件。整体结构没有冗余的装饰性设计，所有外部轮廓都采用圆弧过渡处理，避免学员实操拆装时被尖锐边角划伤，各运动部件的配合间隙都做了放大处理，即使学员装配时存在少量同轴度误差，也不会出现运动卡滞的问题，非常适合零基础的机械入门学员做结构认知、拆装练习使用。
