清扫机配套金属连接结构件设计

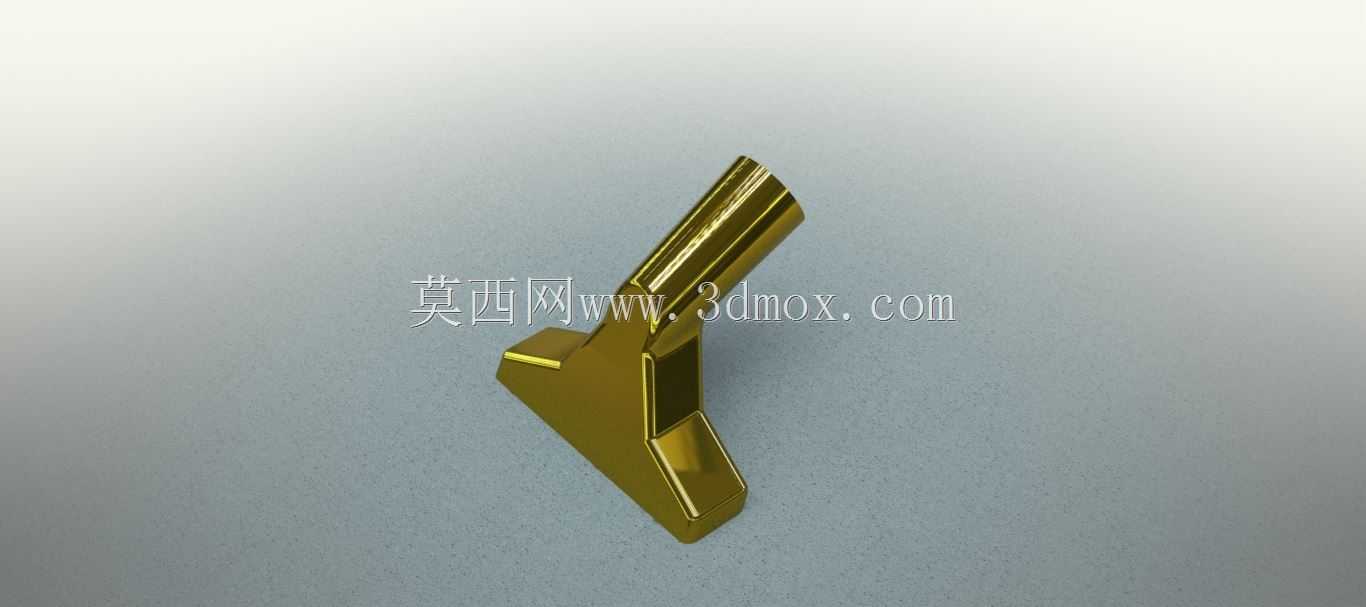

　　在商用及家用清洁设备的结构体系中，这类异形连接构件是清扫机执行端与主体机架衔接的核心受力零件，日常作业中需要承接刷辊组件、吸尘端拾器的动态载荷，同时要适配设备行进过程中遇到的路面起伏冲击，避免连接部位出现应力集中导致的断裂失效。从结构形态来看，该零件采用斜向支撑加双侧定位面的构型，倾斜的杆状主体用于匹配清扫机边刷的倾斜作业角度，让刷丝能够以最优接触角度贴合地面，既保证边角区域的清扫覆盖度，又不会因为角度偏差造成刷丝过度磨损。底部的分叉式支撑结构设置了两个平行的安装贴合面，能够通过紧固件直接固定在清扫机的底盘安装位上，安装面的平面度公差控制在0.1mm以内，保证装配后不会出现装配间隙带来的运行抖动。

　　设计过程中优先考虑了零件的受力传递路径，将作业过程中刷体受到的地面反作用力通过斜向杆身均匀传导到底部的两个安装支点，避免单点受力造成的连接座开裂，杆身与底部支撑的过渡位置采用大圆角过渡结构，消除应力集中风险，即使在设备频繁启停、越过小型障碍物的工况下，也能保证结构强度满足长期使用要求。零件的外形尺寸充分考虑了清扫机底盘的安装边界，整体外轮廓不会超出底盘侧边的防护范围，避免设备行进过程中剐蹭墙面或者路沿，杆身的长度经过匹配计算，装配后边刷的接地压力维持在合理区间，既不会因为压力过大增加行走电机的负载，也不会因为压力过小导致清扫漏灰。这类结构件的建模过程中，需要重点关注安装孔位的同轴度、贴合面的平面度参数，

　　同时要预留出紧固件的装配操作空间，保证产线装配时工人能够快速完成锁紧操作，不需要额外设计避让工装。对于清洁设备的结构迭代来说，这类连接构件的角度、支撑跨度参数可以根据不同型号清扫机的刷辊尺寸、底盘高度做参数化调整，不需要重新重构整体拓扑结构，能够大幅缩短同系列产品的开发周期，降低零部件的开模与制造成本。实际应用中，这类金属结构件通常采用压铸工艺成型，表面做防锈镀层处理，能够适应潮湿、多尘的作业环境，不会因为长期接触污水、灰尘出现锈蚀卡滞的问题，保证清扫机整个服役周期内连接部位的可靠性。
