带自由辊子的650mm带宽伸缩输送设备

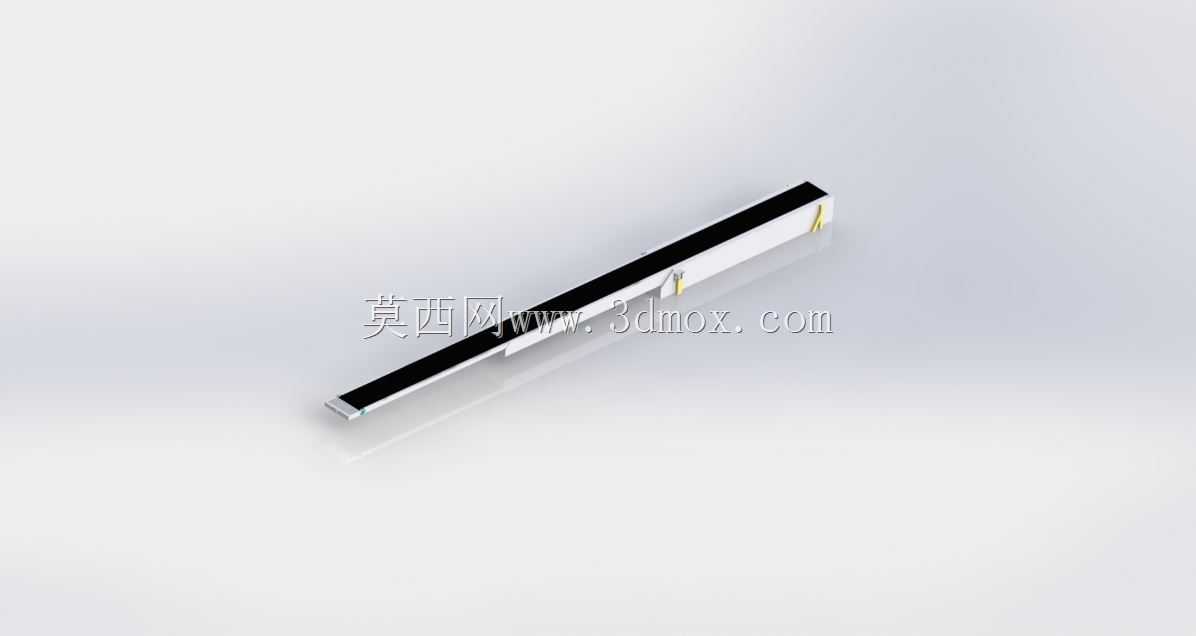

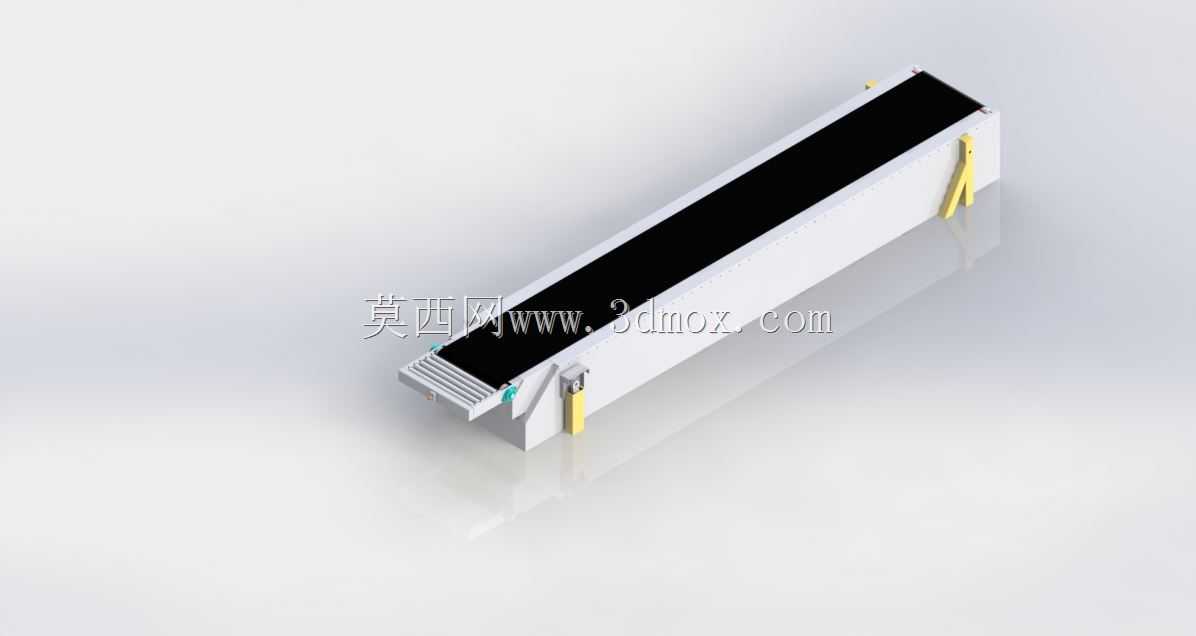

　　在电商仓储分拣、车间工序间物料转运、快递网点装卸货这类需要灵活调整输送距离的场景里，固定长度的皮带输送机往往难以适配多变的工位间距，尤其是装卸货环节，车辆停靠位置的偏差、不同货台的高度差，都需要输送设备具备一定的长度伸缩调节能力，这款末端带自由辊子的伸缩式皮带机，正是针对这类柔性输送需求设计的结构方案。从结构设计逻辑来看，设备主体采用分段式伸缩机架结构，固定段作为承载基座安装驱动辊与主传动组件，伸缩段通过嵌套式导轨实现长度方向的滑移调节，无需额外搭建过渡接驳台，就能根据实际作业需求调整输送线的有效作业长度，在非作业状态下可将伸缩段完全收回，大幅减少设备的占地空间，适合车间通道狭窄、作业场地临时调整的生产场景。

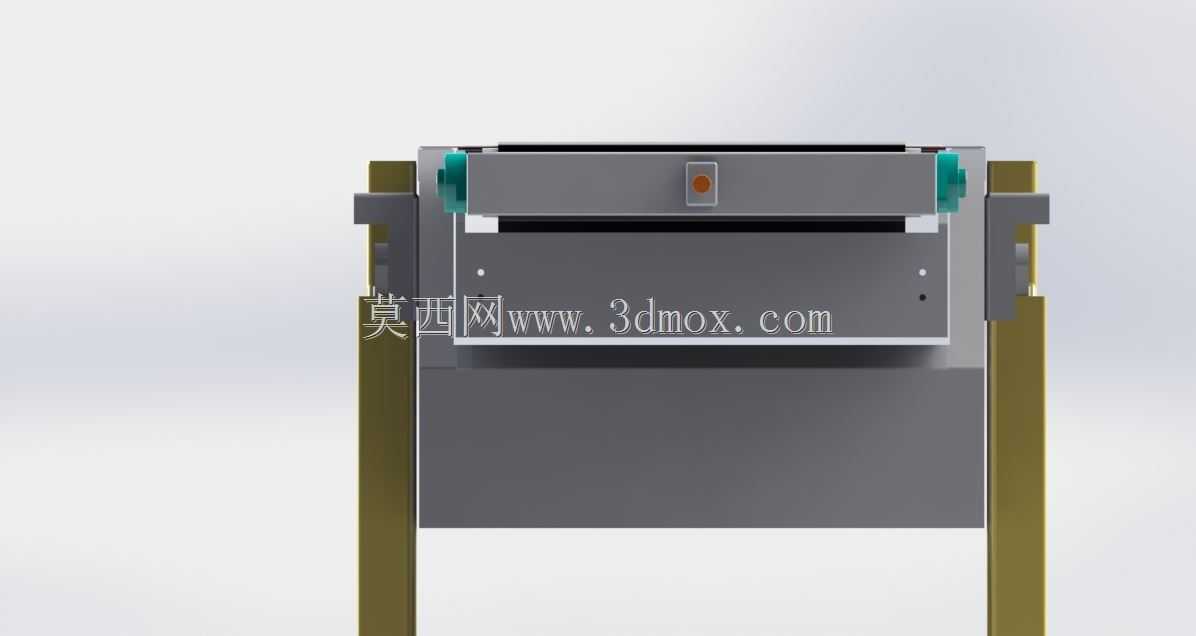

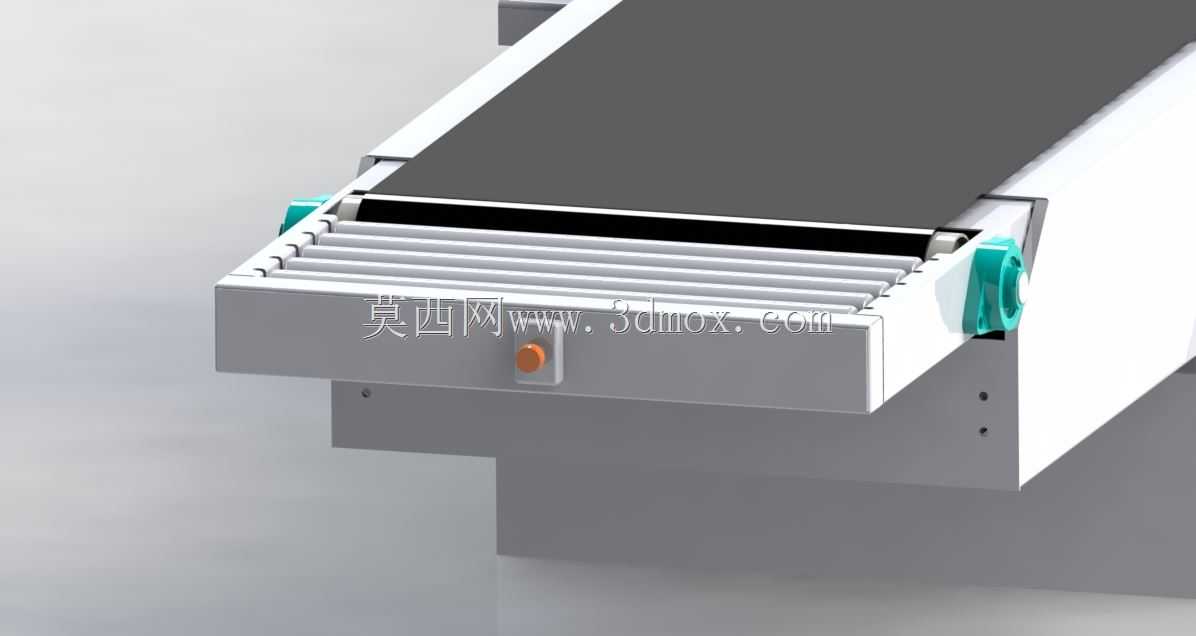

　　设备末端设置的自由辊子段，是区别于普通伸缩皮带机的核心设计，这段无动力辊子段不需要额外配置驱动组件，当输送的纸箱、周转箱、袋装物料抵达皮带末端时，可借助自身惯性在自由辊子上平稳滑移过渡，避免物料直接从皮带端面跌落造成包装破损，同时在人工取料工位，作业人员可以轻松在辊子段推移调整物料位置，降低搬抬作业的劳动强度，尤其适合包装线末端的人工码垛、分拣工位的作业需求。从安装边界来看，设备主体机架采用轻量化的型材焊接结构，整体重心偏低，安装时不需要做特殊的地基预埋处理，仅需将设备调平后固定底部脚座即可投入使用，固定段的驱动电机采用侧装式布局，不会额外占用设备上方与端部的作业空间，可直接对接生产流水线的出料端、仓储货架的出货口。

　　皮带工作面采用防滑耐磨的哑光黑色材质，表面摩擦系数适配常规纸箱、塑料周转箱、编织袋的输送需求，不会出现输送过程中物料打滑偏移的问题，两侧的机架侧边设置有可拆卸的防护挡板，避免小尺寸物料从皮带侧边掉落，同时挡板采用快拆结构，后期更换皮带、清理机架内部积尘时不需要拆解主体结构，大幅降低日常维护的工作量。伸缩段的锁止机构设置在机架侧面，调整到所需作业长度后可通过扳扣式锁止件快速固定，不需要额外工具辅助，单人即可完成长度调节操作，适配不同作业场景下的快速切换需求，在物流中转场的临时装卸货作业中，可配合移动脚轮实现设备的整体转场，不需要吊装设备辅助，进一步提升设备的场景适配能力。
