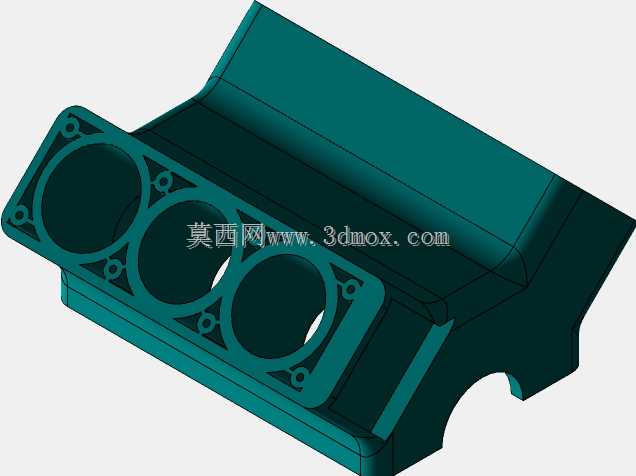

V型六缸发动机缸体核心结构设计

　　在乘用车动力总成的开发流程中，V6发动机缸体作为整台动力单元的承载基体，其结构设计直接决定了整机的刚性、NVH表现与长期运行可靠性。这款缸体采用经典的60度夹角V型布局，两列气缸呈对称排布，相比直列六缸结构大幅缩短了整机轴向长度，能够更好适配前置后驱、横置四驱等多种车型的机舱布置需求，在中高端轿车、性能SUV以及轻型商用车辆的动力配置中应用广泛。从功能实现角度看，缸体需要为曲柄连杆机构提供精准的安装定位基准，同时集成冷却水道、润滑油道的布设空间，还要承受活塞往复运动产生的交变冲击力、燃烧过程的爆发压力以及曲轴高速旋转带来的振动载荷，因此结构设计阶段对壁厚分布、加强筋布设的考量尤为关键。这款缸体的气缸孔采用直列三缸为一列的排布方式，

　　相邻气缸之间预留了足够的冷却水流道空间，能够保证高负荷工况下各缸工作温度均匀，避免出现局部热变形导致的气缸失圆、拉缸等故障。缸体上部的凸轮轴安装座区域做了加厚处理，同时在两列气缸的夹角内侧设计了贯通式加强筋结构，有效提升了缸体整体的弯曲刚度与扭转刚度，降低高转速运行下的结构形变。从安装边界来看，缸体下端预留了与油底壳连接的密封法兰面，前端面设置了正时机构、水泵、机油泵的安装定位止口，后端面则匹配飞轮壳与变速器的连接接口，侧面预留了发动机悬置、机油滤清器、各类传感器的安装凸台，所有安装孔位的位置度公差都严格按照动力总成装配要求设定，能够保证周边附件的装配精度。在建模过程中，对缸体的水道、油道做了等壁厚处理，既保证了流体流通效率，

　　也避免了局部壁厚差过大导致的铸造缺陷，气缸孔周围的螺栓凸台采用对称布局，保证缸盖压紧力均匀分布，防止密封失效。这类缸体结构在设计时还需要充分考虑铸造工艺的可行性，所有转角位置都设置了合理的铸造圆角，避免应力集中，同时在非受力区域做了适度的减重挖槽设计，在保证结构强度满足设计要求的前提下，尽可能降低缸体自重，帮助整车实现轻量化目标，提升燃油经济性与动力响应表现。
