200吨级压力机承载机架结构设计

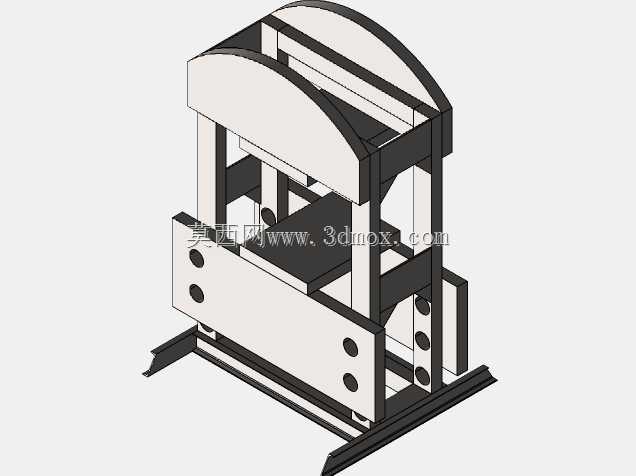

　　这套机架结构面向200吨级压榨工况设计，是压力加工设备的核心承载基体，主要应用于五金件冲压、非金属材料压制成型、小型工件压装装配等生产场景，在小型五金加工厂、橡塑制品车间、机修装配工段都能见到这类承载机架的应用。从结构设计逻辑来看，整体采用框架式对称布局，顶部设置弧形加强的上横梁结构，两侧为立式支撑立柱，底部搭配带延伸安装边的底梁，所有承力板件均采用厚钢板焊接成型，避免了铸件结构的铸造缺陷风险，同时缩短了生产制造周期，适合小批量定制化设备的生产需求。设计过程中重点考虑了偏载工况下的结构刚度，两侧立柱上预留的多组安装孔位，可适配不同行程的油缸安装、不同高度的模具装夹需求，无需额外加工转接板即可完成核心执行部件的固定。

　　底部延伸出的安装边带有定位缺口，可直接通过地脚螺栓固定在混凝土设备基础上，安装边界预留了足够的操作空间，前后方向无多余遮挡结构，方便操作人员上下料、更换模具以及日常设备维护。机架中部的工作台区域预留了标准的模具安装槽位，可适配不同规格的通用工装夹具，无需对机架本体进行二次加工即可完成不同压装作业的切换。上横梁的弧形加强结构并非外观装饰，而是通过圆弧过渡分散油缸输出压力带来的应力集中，避免直角焊接位置在长期交变载荷下出现焊缝开裂的问题，所有承力焊缝位置均设置了内藏式加强筋，从外部看不到冗余的加强结构，既保证了整体外观的规整性，又能在200吨满负荷工况下将整体形变量控制在合理范围内，保障压装作业的精度稳定性。两侧立柱的间距经过反复校核，

　　既满足最大加工件的放置空间需求，又不会因为跨距过大导致立柱刚度不足，在承受偏载载荷时，单侧立柱的弯曲形变量可控制在工艺允许范围内，不会出现卡模、工件压装精度超差的问题。整个机架的结构拆分完全符合焊接工艺要求，所有板件均可通过等离子切割下料，焊接位置均预留了合理的焊接收缩余量，后续加工仅需对安装面进行铣削加工即可满足装配精度要求，大幅降低了后续机加工的工作量与生产成本。
