手持激光测距装置三维结构设计

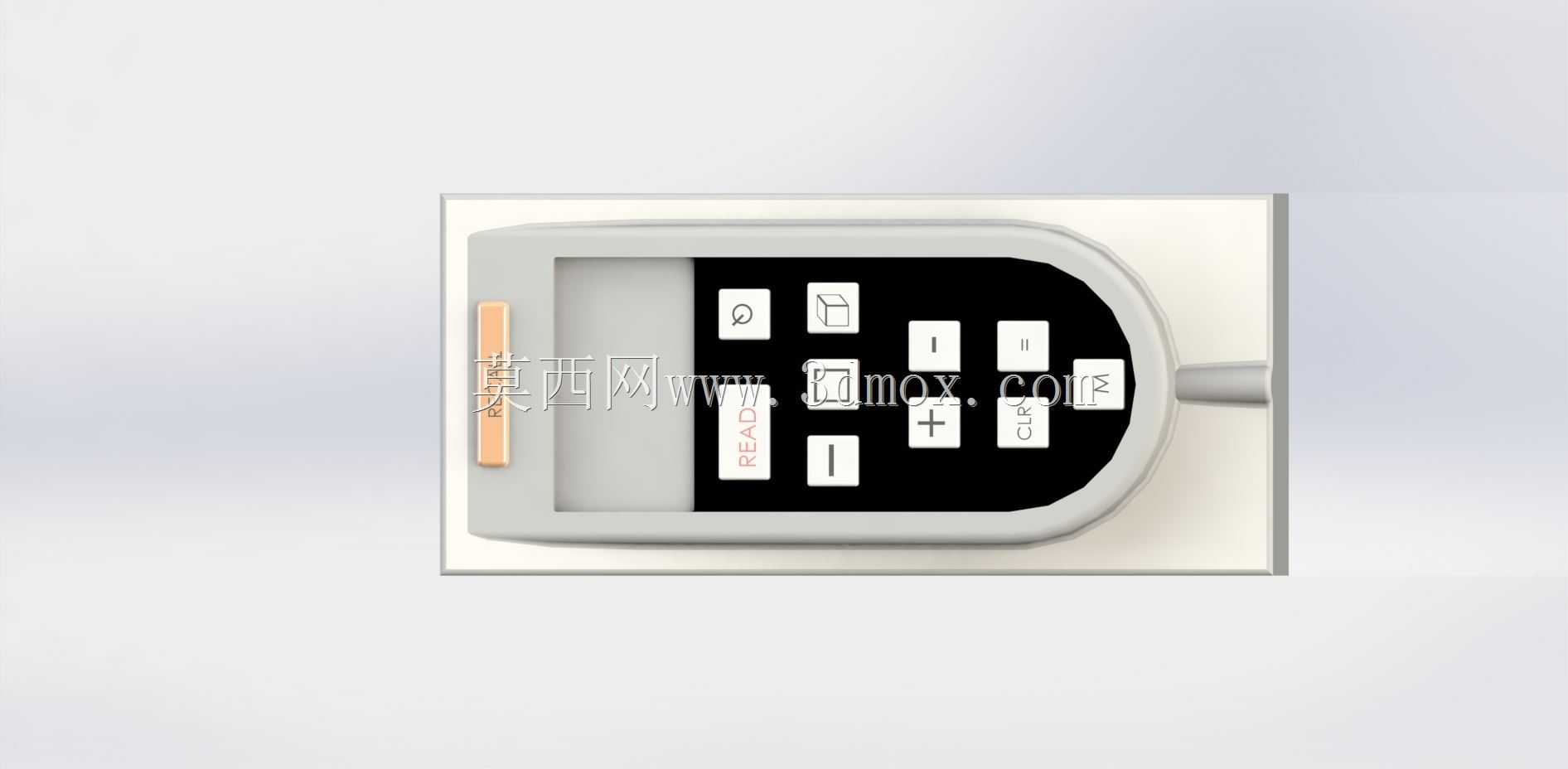

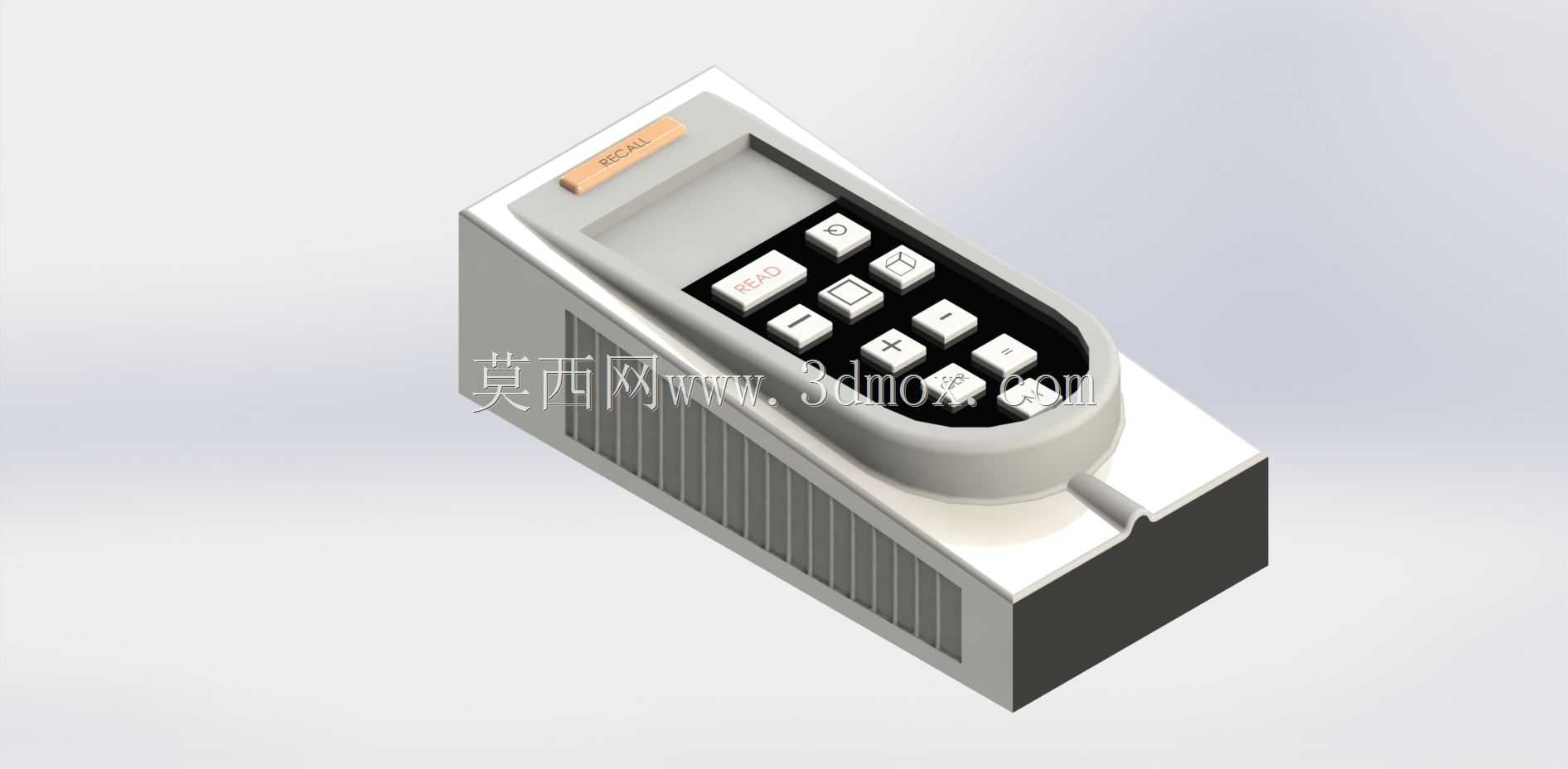

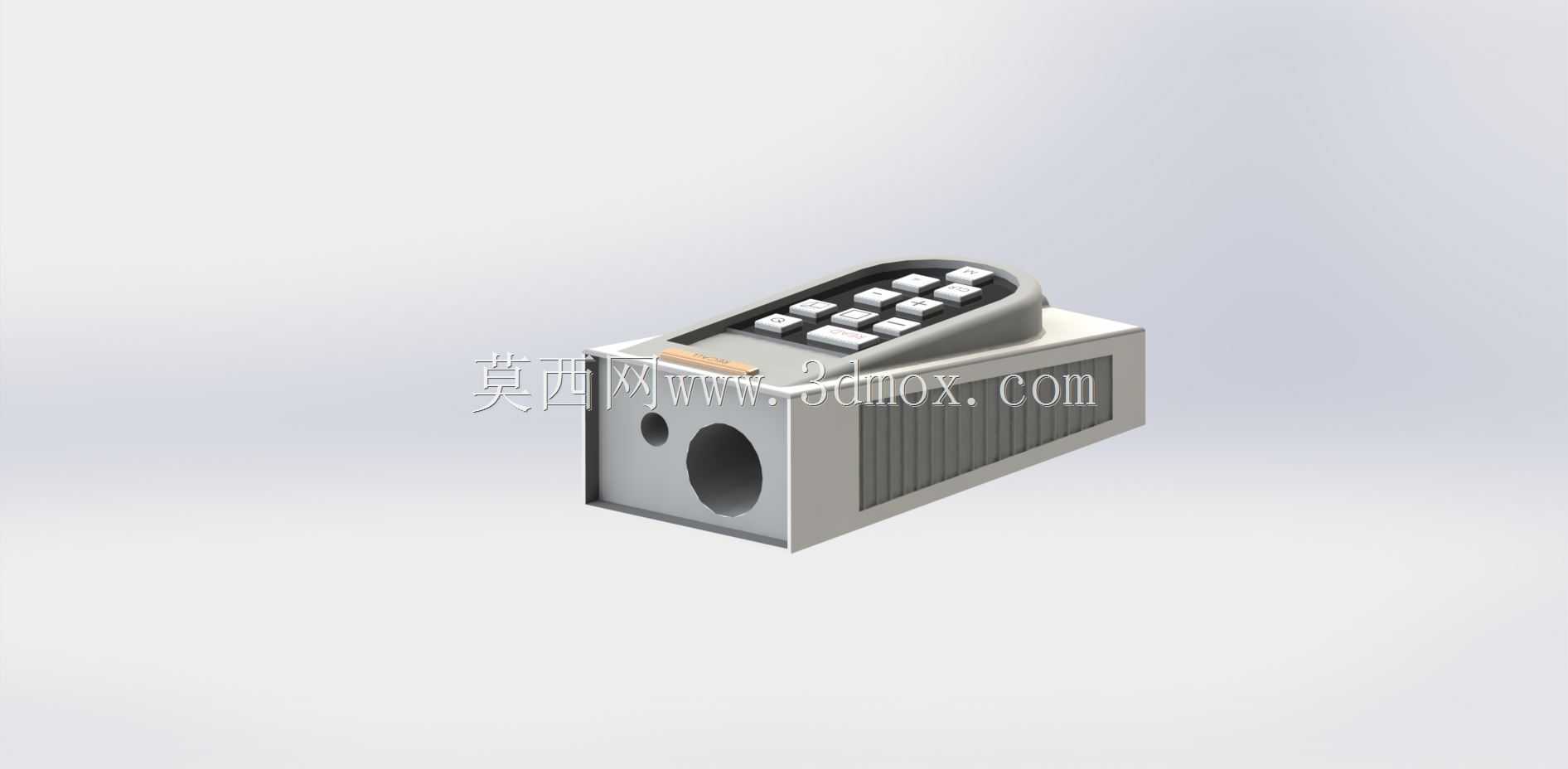

　　这款手持测量装置的结构设计，核心围绕现场快速测距的作业需求展开，在工业现场巡检、家装尺寸核验、仓储货位盘点、建筑施工初测等场景中，这类便携设备能大幅降低人工拉尺的作业强度，规避高位、跨障碍区域的测量风险。从结构布局来看，整机采用贴合单手握持的弧面包裹造型，外壳边缘做了圆弧过渡处理，避免长期握持硌手，机身侧面设置的防滑凸条，能在戴劳保手套操作时提供足够摩擦力，防止设备滑脱。正面操作区的按键采用凸起式分区布局，不同功能按键做了尺寸与位置区分，加减调节键纵向排列在操作区右侧，功能确认、读数存储、清零按键集中在中部区域，操作人员无需目视按键即可完成盲操作，适配户外强光、昏暗作业环境下的使用需求。设备前端预留了激光发射与接收模组的安装腔体，

　　腔体周边做了遮光挡边结构，减少环境杂光对信号接收的干扰，保证测量精度稳定。内部结构采用分层堆叠设计，最上层为按键PCB板与显示窗口安装位，中层为主控电路板与信号处理模块固定槽，下层为电池仓，各层之间设置定位柱与卡扣位，无需额外打胶即可完成组装，后期维护拆解也更便捷。机身尾部设计了挂绳安装孔，可搭配腕带使用，避免高空作业时设备坠落。从安装边界来看，整机厚度控制在单手握持的舒适区间，宽度不超过成年男性手掌宽度，按键的按压行程设置在1.2-1.8mm之间，既保证清晰的按压反馈，又避免误触触发。显示窗口采用内嵌式安装，窗口表面比外壳面低0.5mm，能减少日常放置时对透明视窗的刮擦磨损。设备侧面预留了数据接口的安装位，可扩展数据传输功能，

　　将测量数据同步至终端设备做记录归档。在结构强度设计上，外壳采用抗冲击的工程塑料材质，边角位置做了加厚处理，可承受1.2米高度自由跌落至水泥地面的冲击，不会出现壳体开裂、内部模组移位的问题。电池仓采用卡扣式仓盖，仓盖边缘设置橡胶密封圈，可阻挡日常使用中的灰尘、飞溅水渍侵入内部电路，适配多粉尘、潮湿的作业现场环境。这类测量设备同时整合了超声波与激光反射测量的信号处理结构，可根据不同测量场景切换测量模式，针对大跨度开阔区域采用激光测距保证精度，针对存在遮挡、粗糙表面的测量场景切换超声波模式提升适应性，结构设计上为两种测量模组预留了独立的信号通道，避免两种信号互相干扰，保证读数稳定可靠。
