辊轴配套可调式定位执行组件结构设计

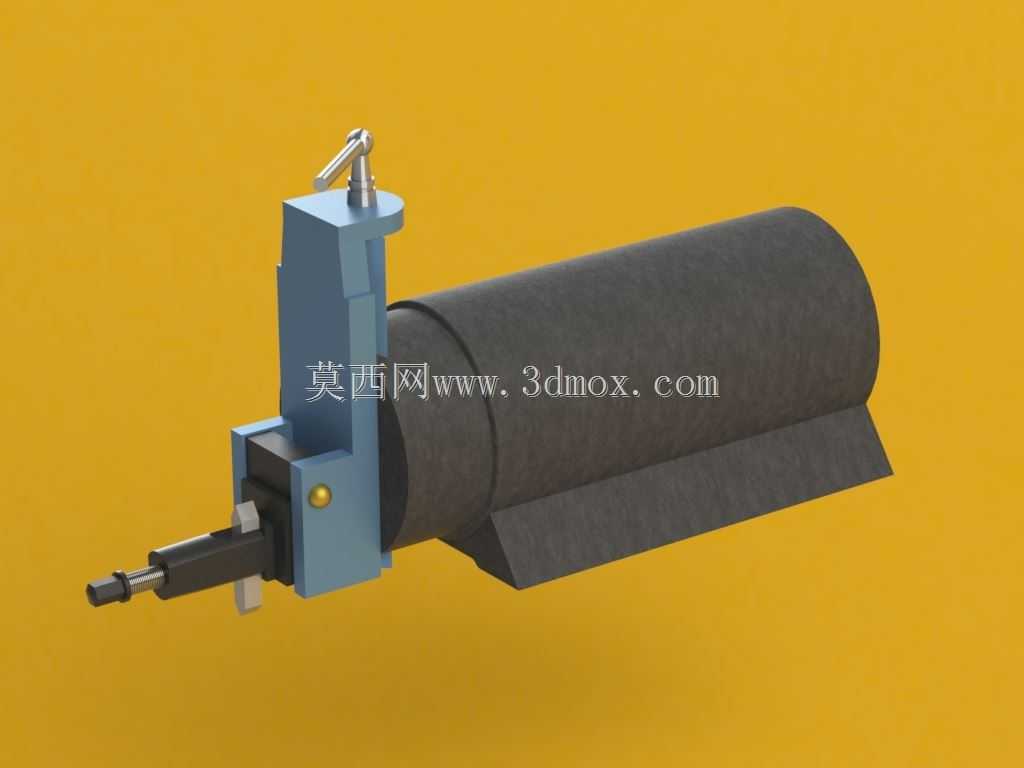

　　该组件主要适配圆柱辊轴类工件的端面加工、检测工位，常见于精密零部件加工线的工件定位环节，可在传感器触发信号后完成对辊轴的轴向顶紧与周向防转动作，避免工件在磨削、尺寸检测过程中出现窜动或偏转。从结构布局来看，组件采用侧装式安装基准，安装面预留两个沉头固定孔，可直接固定在工装台的T型槽或定制安装板上，整体安装边界控制在长180mm、宽70mm、高120mm范围内，不会占用过多工位空间，适配多数中小型加工检测设备的工装布局。核心执行部分采用拨杆式手动解锁与弹簧自动顶紧结合的结构，顶部的拨杆扳动后可带动内部夹块回缩，留出辊轴的上下料空间，松开拨杆后内部复位弹簧推动夹块贴合辊轴端面，前端的顶针可嵌入辊轴端面的中心定位孔，实现同轴度定位，

　　侧方的紧固旋钮可在定位完成后锁死顶紧行程，避免加工过程中受切削力影响出现位移。设计过程中优先考虑了工位换型的适配性，顶针的伸出行程可通过尾部的调节螺母进行0-15mm范围的微调，可适配直径在80mm-120mm区间、端面中心孔规格为B型中心孔的各类辊轴类工件，无需更换定位件即可完成小范围的产品换型，减少工装调整的辅助时间。夹块与辊轴接触的面做了圆弧适配处理，贴合面镶嵌铜质耐磨垫片，避免长期顶紧过程中刮伤辊轴的圆柱表面，同时铜垫片磨损后可单独更换，降低后期维护成本。组件的主体框架采用45号钢调质处理，表面做发黑防锈处理，运动配合面做磨削加工保证配合精度，整体定位重复精度可控制在0.02mm以内，满足精加工工序的定位要求。

　　在实际产线应用中，该组件可搭配位移传感器使用，当辊轴上料到位后传感器触发信号，提示操作人员扳动拨杆完成定位锁紧，也可加装小型气缸替换手动拨杆结构，改造为全自动定位执行机构，适配自动化加工单元的使用需求。结构设计上规避了突出的尖锐边角，所有操作件的位置都设置在操作人员顺手的侧上方，减少操作过程中的磕碰风险，内部的弹簧腔做了密封处理，避免加工过程中的切削液、铁屑进入配合腔造成卡滞，提升组件在复杂车间环境下的使用寿命。
