双轴啮合传动锥齿轮结构设计

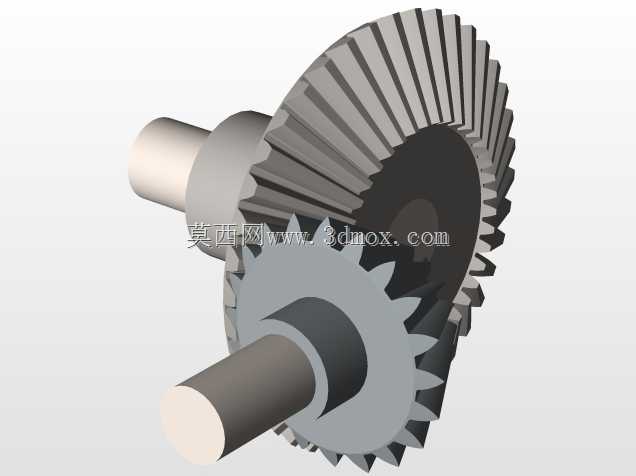

　　在相交轴动力传递的工况场景里，锥齿轮是实现垂直轴或任意夹角轴间扭矩换向传输的核心零件，这套带轴锥齿轮副的设计，完全围绕实际装配场景的安装边界做了适配，两个齿轮的轴段长度、轴径公差带都匹配常规深沟球轴承的内孔安装尺寸，安装时不需要额外加工定制转接轴，直接将轴段穿入对应轴承座孔即可完成定位，能大幅缩减装配环节的加工适配工作量。从功能特性来看，这套锥齿轮副采用等顶隙收缩齿设计，啮合过程中齿面接触印痕会沿齿长方向均匀分布，不会出现局部应力集中导致的齿面过早磨损，相比直齿锥齿轮的瞬时冲击特性，这套齿形的重合度更高，中低速传动场景下的运行噪音更低，传递扭矩的稳定性更强，能适配仪器仪表内部的精密传动、小型自动化设备的换向动力输出等多种场景。

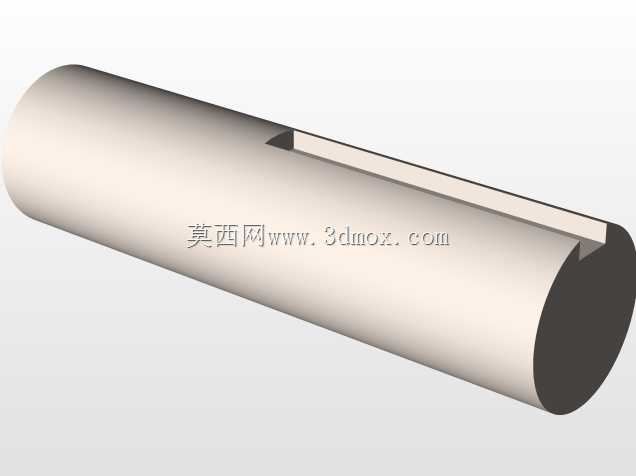

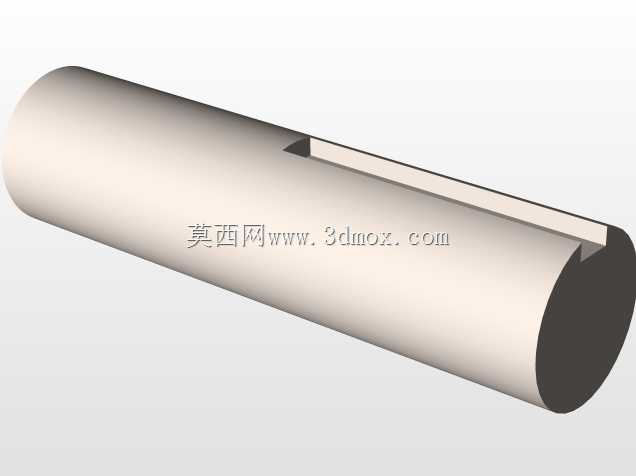

　　设计过程中首先敲定的是两轴的垂直相交安装距，这是锥齿轮啮合精度的核心基准，安装距的公差控制在0.02mm以内，避免出现啮合间隙过大导致的传动回差，或是间隙过小引发的卡滞、齿面咬伤问题；齿部参数的匹配经过反复校核，两个齿轮的齿数比对应固定的传动比，能满足固定减速比的动力传输需求，轴段上预留的卡簧槽位置，刚好对应轴承内圈的定位端面，装配时用轴用卡簧就能完成轴承的轴向限位，不需要额外加工轴肩定位结构，简化了轴段的加工工序。齿坯的建模过程中，先通过渐开线齿形方程生成单个齿的轮廓，再沿分度圆锥母线方向阵列生成全部轮齿，保证每个轮齿的齿形误差控制在建模精度范围内，后续做啮合干涉检查时，能清晰看到全齿宽啮合过程中没有出现齿顶与齿根的干涉，

　　侧隙值预留符合精密传动的间隙要求，不会出现正反转切换时的空程过大问题。轴端的倒角设计符合装配工艺要求，穿入轴承内孔时不会刮伤轴承的密封件，轴段的表面粗糙度建模时也做了对应标注参考，配合面的粗糙度要求能满足轴承压装后的配合精度，不会出现跑圈问题。这套锥齿轮副不需要额外的转接连接件，自身集成的传动轴结构能直接作为动力输入输出端，对接联轴器或是带轮等传动件都很方便，在小型输送线的换向传动机构、精密检测设备的进给传动单元里都能直接选用，不需要再对齿轮结构做二次修改，适配性很强。
